Zynq7000 Ps&PL i2c驱动OLED

前言

主要想做点东西，先把i2c在裸机下调通，确保硬件逻辑没问题，然后再到Linux下开发。

开始

PS下I2c使用

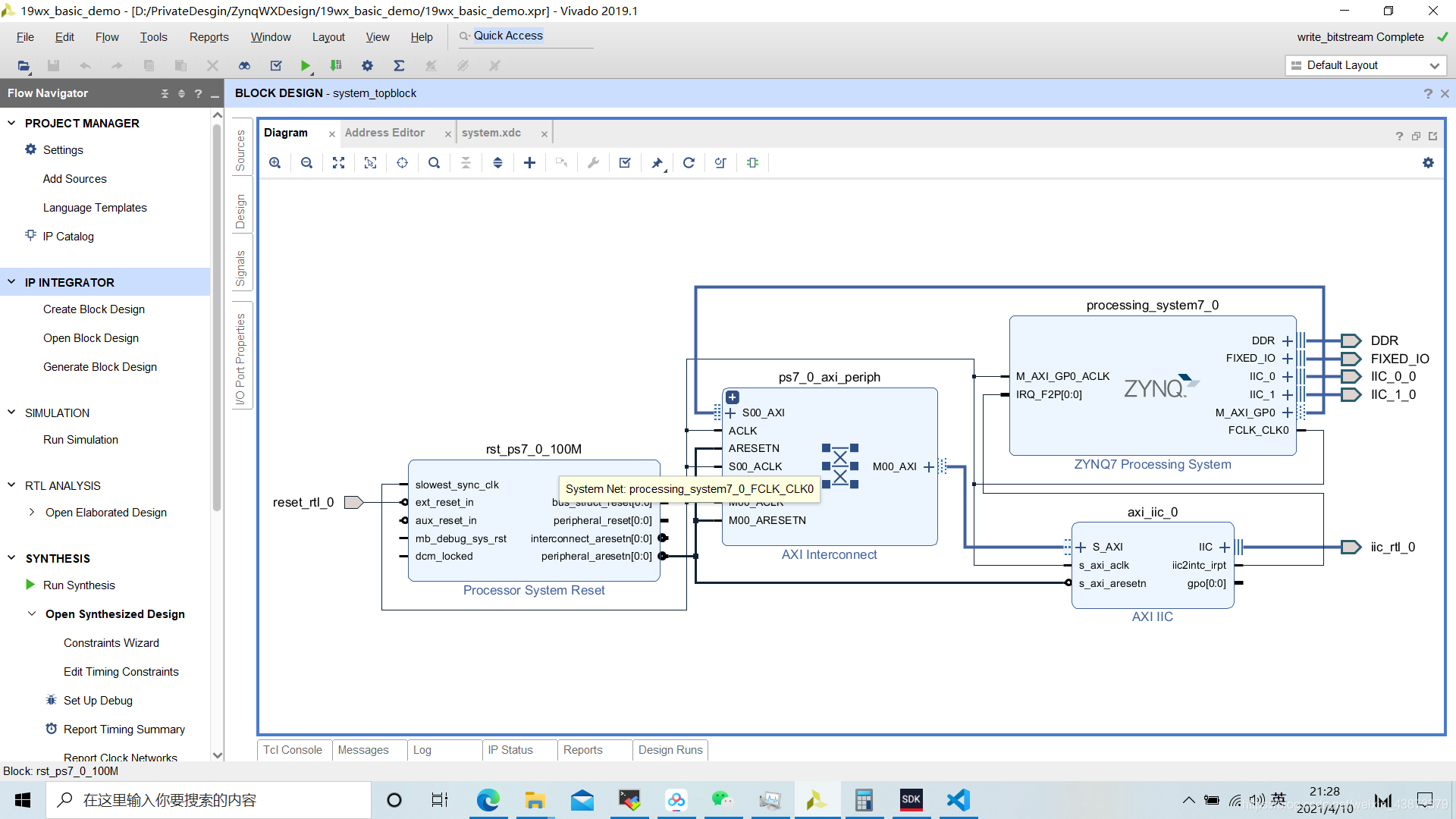

Block design如上，这里我把emio用来扩展i2c，并且还搞了一个axi i2c
然后sdk demo如下：

#define IIC_DEVICE_ID		XPAR_PS7_I2C_0_DEVICE_ID
/*
 * The slave address to send to and receive from.
 */
#define IIC_SLAVE_ADDR		0x3c
#define IIC_SCLK_RATE		200000

int oledWriteReg(u8 data, u8 cmd)
{
	u8 sBuff[2] = {0, data};
	if (!cmd) sBuff[0] = 0x40;
	int Status = XIicPs_MasterSendPolled(&Iic, sBuff,
			 2, IIC_SLAVE_ADDR);
	if (Status != XST_SUCCESS) {
		xil_printf("Ps i2c send failed!!!");
		return XST_FAILURE;
	}

	while (XIicPs_BusIsBusy(&Iic)) {
		xil_printf("Ps i2c is busy!!");
	}

	return Status;
}

void OLED_WR_Byte(unsigned dat,unsigned cmd)
{
	oledWriteReg(dat, cmd);
}
