DSP复习笔记（6）——ePWM模块

注意

1. 芯片型号：TMS320F28335
2. 参考资料：《TMS320F28335 DSP原理、开发及应用》
3. 对应PPT第二章80页
4. 本章内容较多而且较为重要，请结合PPT一起复习
5. 为了考试复习的同学请谨慎参考，本笔记的大部分都没考到

1 概述

• ePWM模块可以分为7个子模块，本章仅讲述前两个子模块：时间基准（TB）子模块、事件触发（ET）子模块


2 时间基准（TB）模块

2.1 TB计数模式

• 计数模式分为3种，增计数、减计数和增/减计数。
• 个人认为数据手册上的图和PPT上的图可以在一起看

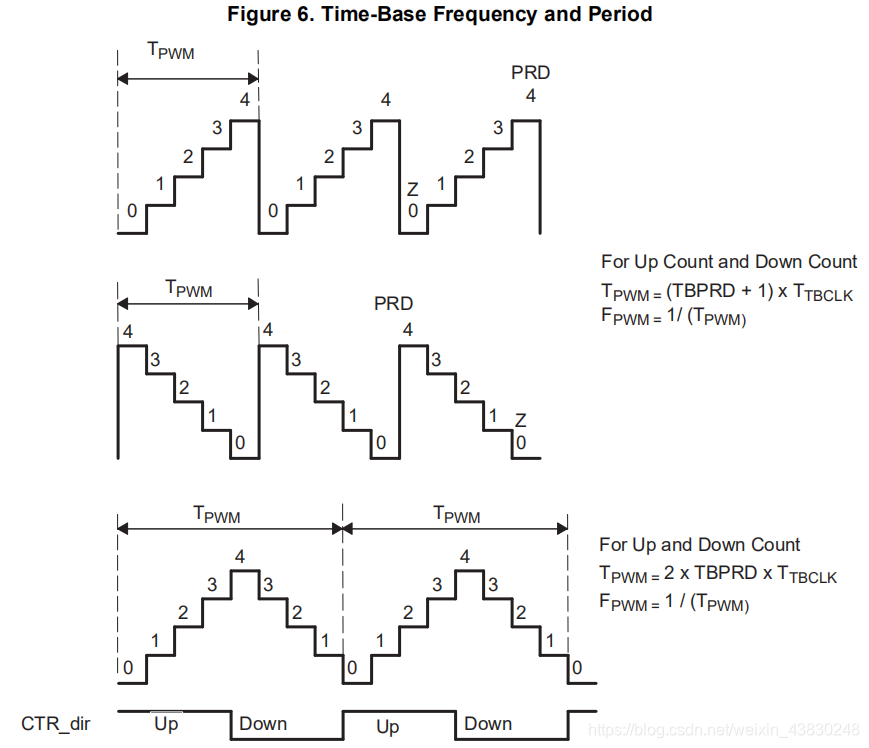

• 本章比较重要的地方在于计算各种计数模式的周期和频率，数据手册的图中给出了比较详细的计算公式。
