DSP复习笔记（7）——TMS320F28335模数转换模块

注意

1. 芯片型号：TMS320F28335
2. 参考资料：《TMS320F28335 DSP原理、开发及应用》
3. 对应PPT第二章98页
4. 本章内容较多而且较为重要，请结合PPT一起复习
5. 为了考试复习的同学请谨慎参考，本笔记的大部分都没考到

1 概述

1. 具有双采样保持器的12位转换内核；
2. 同步采样模式或顺序采样模式；
3. 模拟输入电压范围0~3V
4. 快速采样功能，最高6.25MSPS；
5. 16通道输入，多路时分复用；
6. 自动定序功能，在一个采样序列内支持16次“自动转换”；
7. 序列发生器可配置成两个独立8通道或者一个16通道；
8. 有多种触发源启动模数转换；
9. 灵活的中断控制；

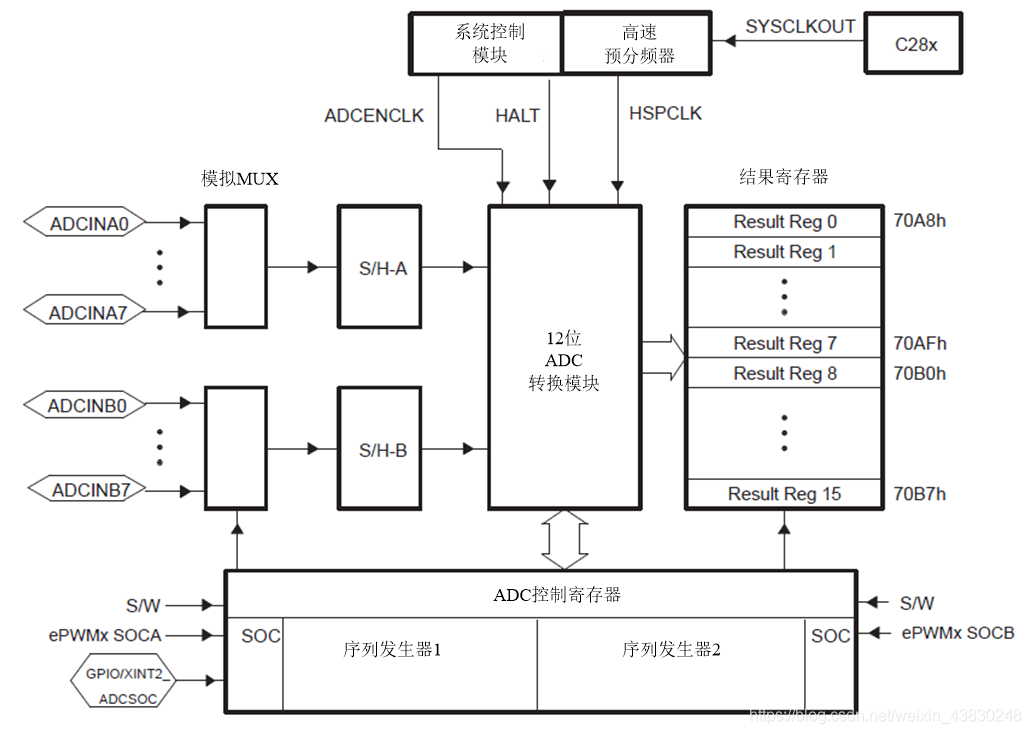

• 16个采样通道采用分时复用模式进行采样
• 序列发生器决定采样对象，是一个存储地址的寄存器
• S/H-A和S/H-B是两个采样保持器

2 序列发生器工作模式

• 无论是级联工作模式还是双序列工作模式，其本质都是通过设定通道的读取顺序来进行通道的读取选择。

2.1 级联序列工作模式

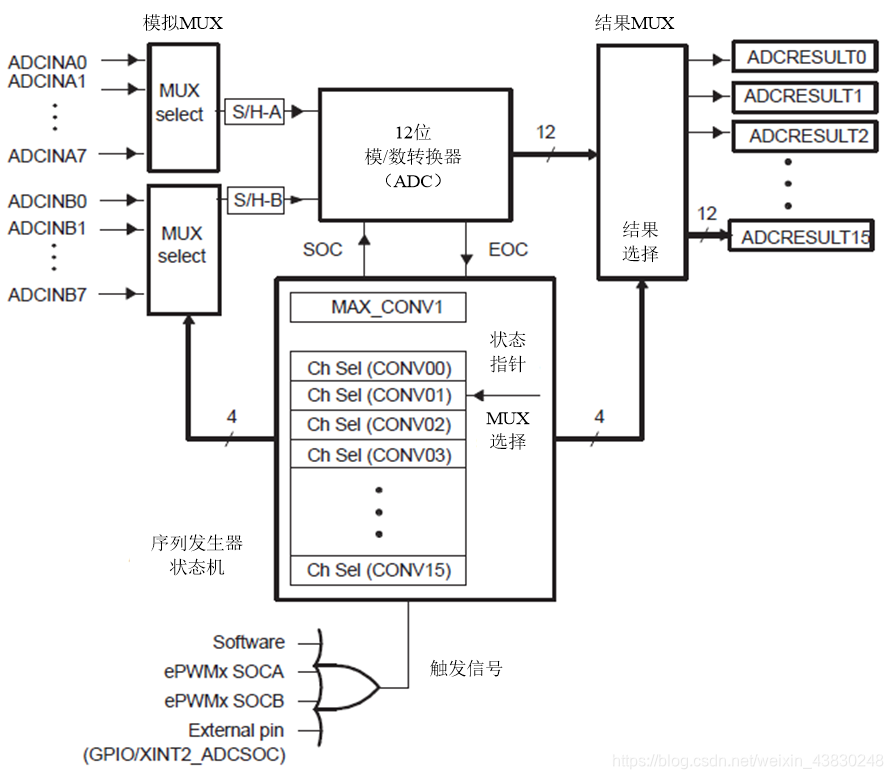

• 一个16通道序列发生器

2.2 双序列工作模式

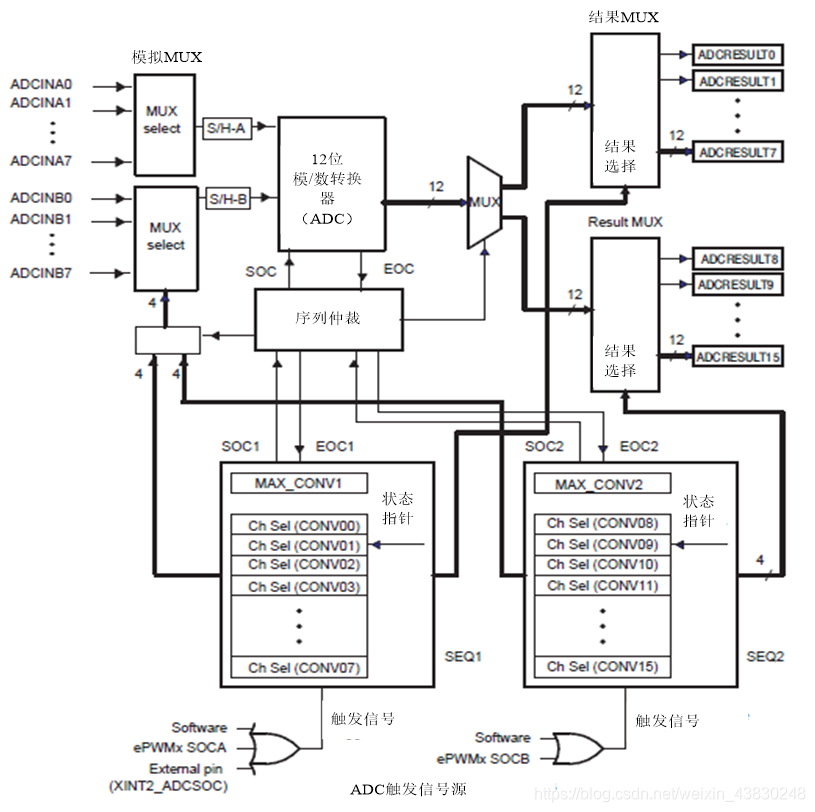

• 两个8通道序列发生器


3 ADC工作模式

  ADC还可以工作于同时采样模式或顺序采样模式。对于每个转换（或同时采样模式下的转换对），当前的CONVxx位字段定义要采样和转换的引脚（或一对引脚）。
  在顺序采样模式下，CONVxx的所有四个位定义输入引脚。 最高位定义了输入引脚与哪个采样保持缓冲器
