7.100ASK_T113-PRO 使用GPIO口点亮LED灯(sys/class/gpio)



目录



前言

1.原理图

2.查看是否有/sys/class/gpio这个目录

3.重新配置内核

4./sys/class/gpio目录介绍

5.测试

  导出GPIO口：

配置IO的方向为输出

输出IO的值

实际效果图

---

前言

1.通过GPIO子系统驱动LED灯.

2.配置LINUX内核打开GPIO子系统功能.

3. 通过不用编写代码的方法实验灯亮LED的实验.

4.对GPIO系统初始了解的目的.

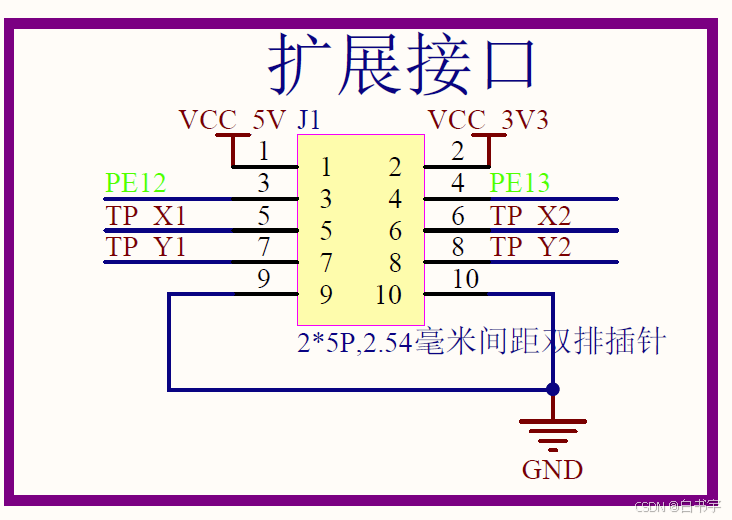

1.原理图

使用的是PE12这个IO口,计算一个IO编号:   PE=4*32,   IO编号 = 4*32 +12= 140.

注解一下:

PAX =  0*32 + X

PBX =  1*32 + X

PCX =  2*32 + X

PDX =  3*32 + X

PEX =  4*32 + X

看上面大家一定都会了.不会的话,自己看文档吧.

2.查看是否有/sys/class/gpio这个目录

ls /sys/class

我已经有这个内核驱动程序.

3.重新配置内核

如果没有 gpio 这个项驱动,我们需要重新配置内核

 首先cd到buildroot目录下，对kernel单独进行编译，输入的命令如下：

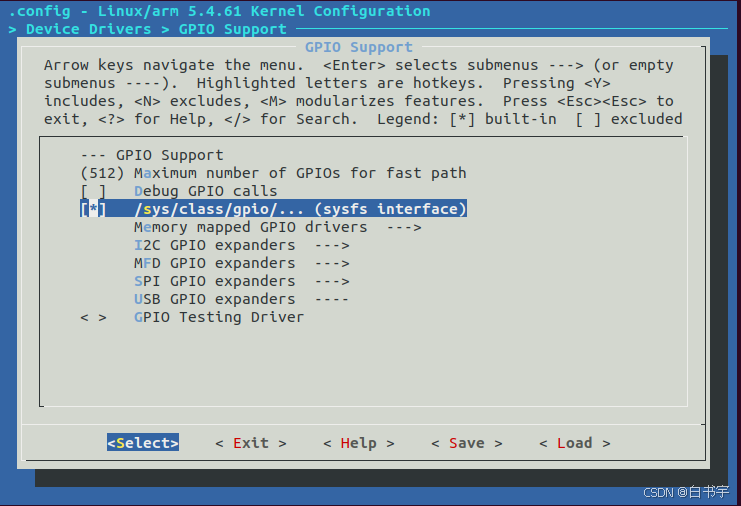

make linux-menuconfig

选中它并保存，退出menuconfig，编译它

补充一下buildroot常用操作：

  1、单独编译 uboot
  make uboot-menuconfig
  make uboot-rebuild V=1

  2、单独编译 kernel
  make linux-menuconfig
  make linux-rebuild V=1

  3、单独编译配置busybox
  make  busybox-menuconfig
  清理无效缓存 重新打包
  rm -rf  output/target;    find output/build/ -name .stamp_target_installed | xargs rm ; make

  4、编译sdcard 最小系统镜像
  下面配置一般只需要第一次执行
  make  BR2_EXTERNAL="../br2t113pro ../br2lvgl "  100ask_t113-pro_sdcard_core_defconfig

  uboot、kernel、rootfs 改动都需要执行make V=1
  make  V=1

编译完便开始烧录，这里略过。

4./sys/class/gpio目录介绍

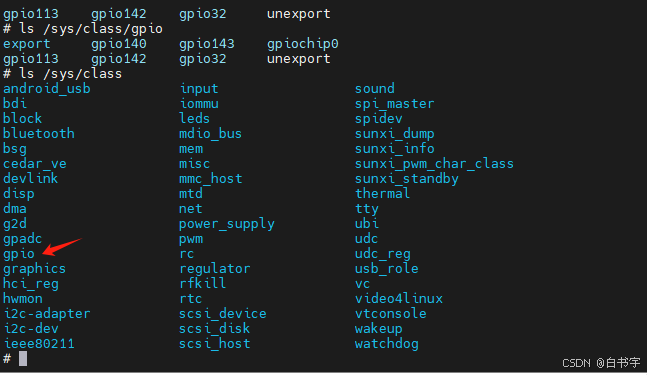

    再次cd到刚刚那个文件夹，可以看到刚刚没有的gpio目录已经出现：

 gpio目录下各个目录的作用：

以后再补上,这个自己要学习一下吧.

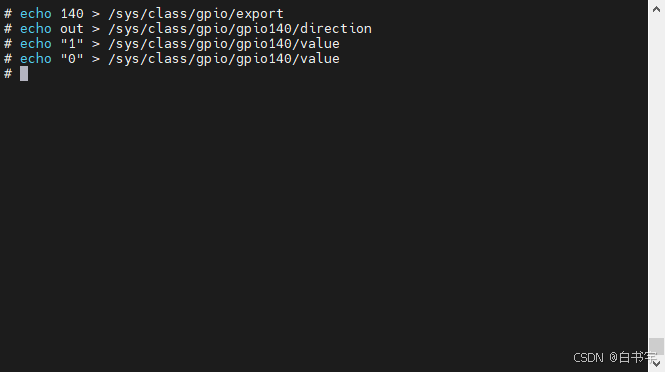

5.测试

# echo out > /sys/class/gpio/gpio140/direction
# echo "1" > /sys/class/gpio/gpio140/value
# echo "0" > /sys/class/gpio/gpio140/value

  导出GPIO口：

  echo 引脚编号 > export



echo 140 > /sys/class/gpio/export

配置IO的方向为输出

echo out > /sys/class/gpio/gpio140/direction

输出IO的值

echo "1" > /sys/class/gpio/gpio140/value
echo "0" > /sys/class/gpio/gpio140/value

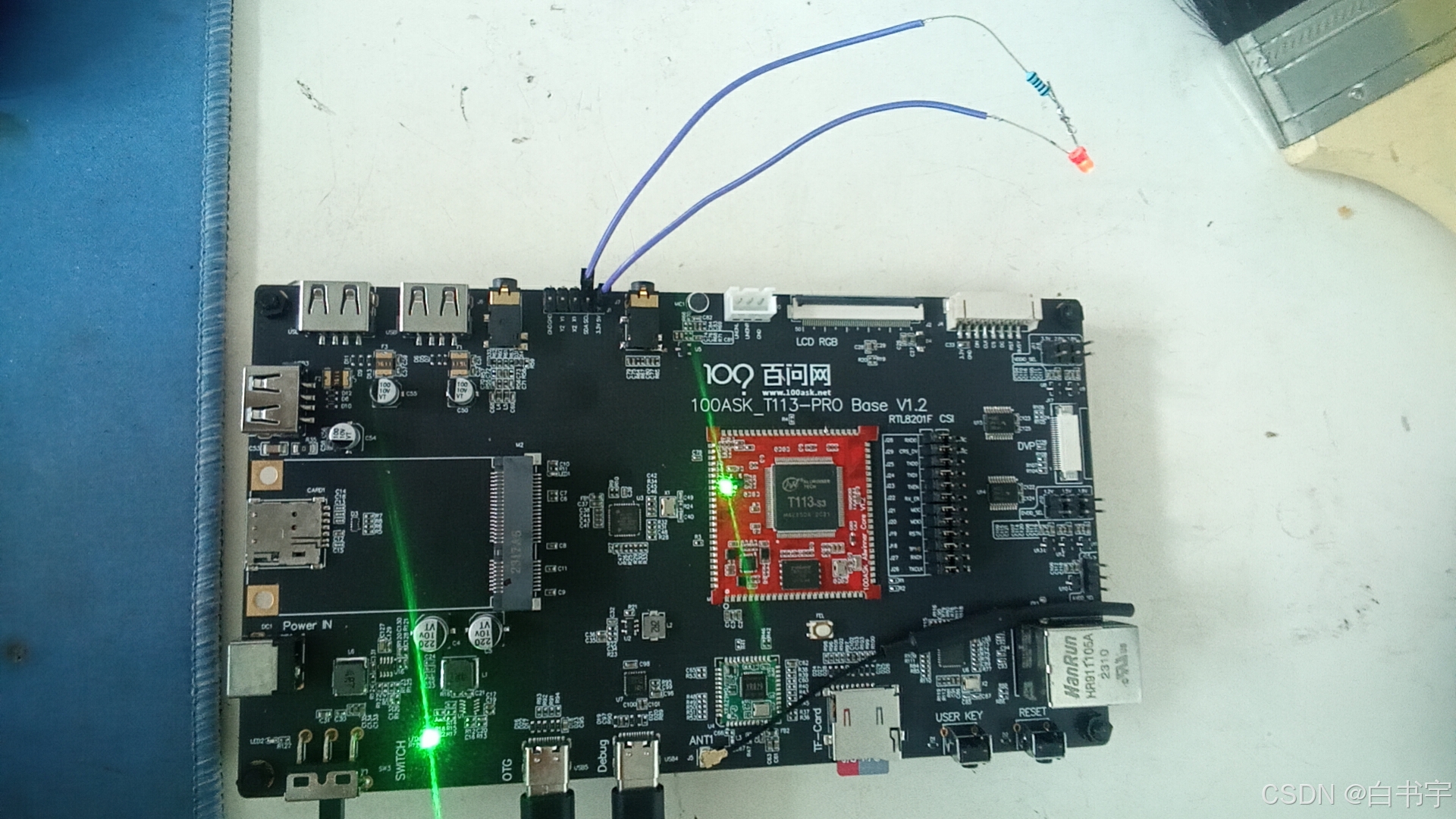

实际效果图
