T113S3-通过GPIO控制输出(LED灯)的两种方法-Tina环境

T113S3-通过GPIO控制输出(LED灯)的两种方法-Tina环境

电路分析

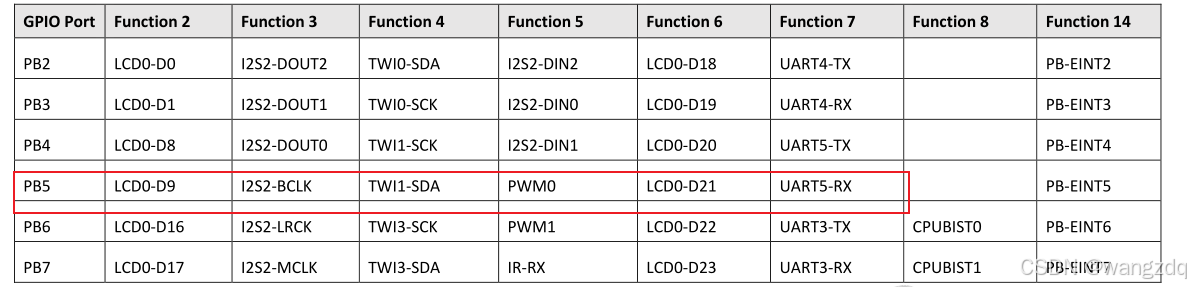

引脚使用PB4，低电平led灯亮

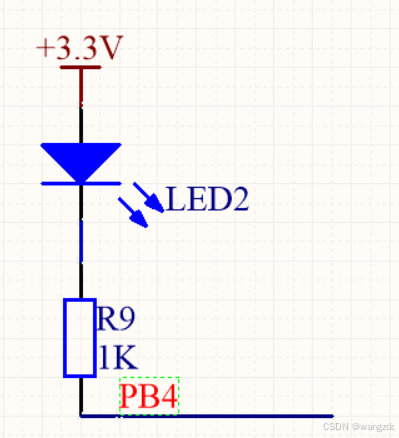

电路图如下

方法一 、使用leds-gpio驱动

第一步，修改文件board.dts

参考文档/tina-d1-h/out/t113-100ask/compile_dir/target/linux-t113-100ask/linux-5.4.61/Documentation/devicetree/bindings/leds/leds-gpio.txt，如下。

注意驱动是leds-gpio，但是名字是gpio-leds

#include <dt-bindings/gpio/gpio.h>
#include <dt-bindings/leds/common.h>

leds {
	compatible = "gpio-leds";
	led0 {
		gpios = <&mcu_pio 0 GPIO_ACTIVE_LOW>;
		linux,default-trigger = "disk-activity";
		function = LED_FUNCTION_DISK;
	}
