作者：罗辑

MLA（Multi-head Latent Attention多头潜空间注意力）的缘起

MHA（Multi-Head Attention）

瓶颈：为什么降低KV Cache的大小如此重要？

MQA（Multi-Query Attention）

GQA（Grouped-Query Attention）

MLA（Multi-head Latent Attention）

摘要：最近DeepSeek在国际很火，甚至引起了美国总统的关注，一方面效果比肩闭源模型ChatGPT/O1，另外它开启了除openAI的pretrain+SFT+RLHF之外的新范式，同时训练和运行成本极低，引起国内讨论DeepSeek是否是国运级的创新。网上文章很多，但是真正能讲清楚原理的却少有。本博客的特点是结合图示，去深刻理解论文中的各种数学公式，极大的加深对模型原理的理解。

关于DeepSeek在网上文章很多，但是愿意讲清楚算法细节原理和设计思路的的却少有。本博客的特点是结合大量的示意图图示，去深刻理解算法的设计原理和设计思路，极大的加深对模型原理的理解。特别感谢苏建林老师的博客引导。

Deepseek技术创新分为3大块，分别为：模型结构、训练方法、工程优化3个方面，难以一次性讲解清楚。慢工出细活，本人计划分3个博客进行讲解。本次重点讲解deepseek模型结构方面的创新。deepseek模型结构方面创新有MLA和MOE结构优化。本次说MLA

MLA（Multi-head Latent Attention多头潜空间注意力）的缘起

一切要从transformer架构说起，transformer架构创新的使用3个向量，来表征一个词（token），通过向量之间的相关性，来表征两个词与词之间的相关性。当然，词语意思还会结合在句子中的语境，有多个含义。比如“苹果”，可以表示手机，也可以是水果。通过词与词的相关性，通过transformer block逐层调整，也能间接的表示整个句子的含义。

这3个向量就是Q、K、V向量。他们都是需要存储在GPU显存中的，非常占显存，显存是非常昂贵的。所以MLA目标就是想办法减少QKV向量的存储空间。

MHA（Multi-Head Attention）

要彻底理解MLA，就必须得从祖先MHA说起。MHA（Multi-Head Attention），也就是多头注意力，是LLM开山之作《Attention is all you need》所提出的一种Attention形式，是当前主流LLM的基础。

图示和对应的公式如下，这样就能看懂公式的含义了。简单起见，这里省略了Attention矩阵的缩放因子。h是多头注意力的头，d为输入x经过embeding之后的维度，常见的设置是

，对于LLAMA2-7b有

主流的自回归LLM所用的Causal 因果Attention，也就是预测出1个新token时，前面已经输入的token和计算的K和V不会变。

比如预测：“跟着罗辑学大模型”。

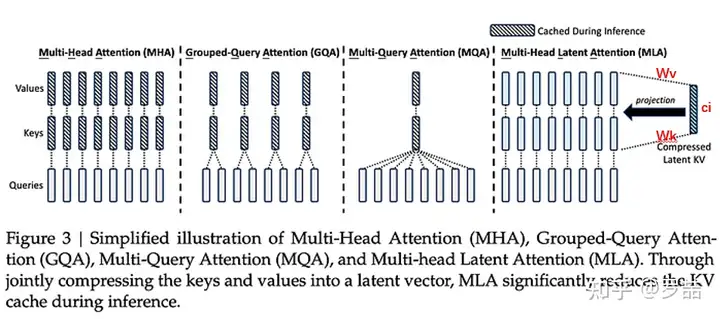

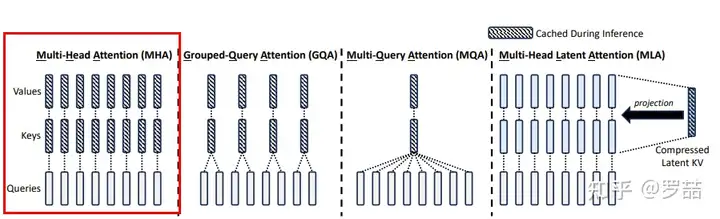

当预测到“学”时，前面的“跟着罗辑”已经之前算好了KV，当接下来预测“大”时，前面“跟着罗辑”的KV不会改变，因此，这部分KV结果我们可以缓存下来供后续生成调用，避免不必要的重复计算，这就是所谓的KV Cache。这样就能看懂论文中的第一个图了。斜杠表示需要缓存的向量。

瓶颈：为什么降低KV Cache的大小如此重要？

一般情况下LLM的推理都是在GPU上进行，单张GPU的显存是有限的，一部分我们要用来存放模型的参数和前向计算的激活值，这部分依赖于模型的体量，选定模型后它就是个常数；另外一部分我们要用来存放模型的KV Cache，这部分不仅依赖于模型的体量，还依赖于模型的输入长度，也就是在推理过程中是动态增长的，当Context长度足够长时，它的大小就会占主导地位，可能超出一张卡甚至一台机（8张卡）的总显存量。

在GPU上部署模型的原则是：能一张显卡部署的，就不要跨多张卡；能一台服务器机器能部署的，就不要跨多台机。这是因为“卡内通信带宽 > 卡间通信带宽 > 机间通信带宽”，由于“木桶效应”，模型部署时跨的设备越多，受设备间通信带宽的的“拖累”就越大，模型推理就越慢。所以美国限制高端英伟达GPU出口中国，除了限制GPU运算量，卡的通信带宽也是限制得死死的。

MQA（Multi-Query Attention）

MQA，是减少KV Cache的一次非常朴素的尝试，首次提出自2019年《Fast Transformer Decoding: One Write-Head is All You Need》。思路很简单，直接让所有Attention Head共享同一个K、V。因为KV本来也是可训练矩阵Wk、Wv通过和X相乘得到的，相当于神经元的个数，可多可少，因此相当于减少了神经元的个数，模型的正向传播和反向传播还是能正常走得通。

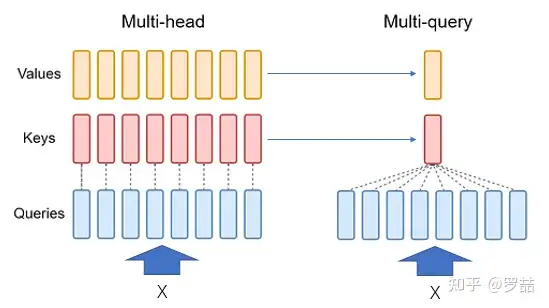

这里重点解释一下图示表示的是8个注意力头head，这里的QKV都是对应一个token的，部分人认为是输入x不同的token共享一个K/V是理解错误的。不同的token，KV是不一样的，仅仅是同一个token的不同注意力头共享一个KV。因此MQA直接将KV Cache减少到了原来的1/h，这是非常可观的，单从节省显存角度看已经是天花板了。

使用MQA的模型包括PaLM、StarCoder、Gemini等。效果方面，目前看来大部分任务的损失都比较有限，且MQA的支持者相信这部分损失可以通过进一步训练来弥补回。此外，注意到MQA由于共享了K、V，将会导致Attention的参数量减少了将近一半，而为了模型总参数量的不变，通常会相应地增大FFN/GLU的规模，这也能弥补一部分效果损失。本身原理没有问题。

GQA（Grouped-Query Attention）

当然有人担心MQA对KV Cache的压缩太严重，以至于会影响模型的学习效率以及最终效果。事情做太绝，未来不相见。

为此，一个MHA与MQA之间的过渡版本GQA（Grouped-Query Attention）应运而生，出自23年论文《GQA: Training Generalized Multi-Query Transformer Models from Multi-Head Checkpoints》。

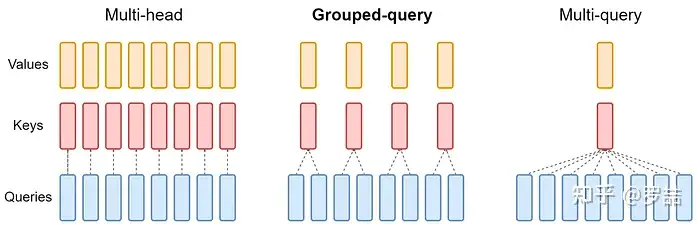

整体思想就是：不要所有的head共享一个KV，分个组，比如第1-2个head共享一个KV，第3-4个head共享一个KV。这样就形成了如下的图。

DeepSeek-V1用的就是GQA，还包括llama2/3-70B、StarCoder2、Yi、ChatGLM2、ChatGLM3等，比使用MQA的模型更多。

MLA（Multi-head Latent Attention）

有了MHA、MQA、GQA的铺垫，理解MLA（Multi-head Latent Attention）就相对容易了。

可以从两个方面去理解MLA，第一，不管是GQA还是MQA，都需要缓存K、V两个值，两个值不一样，能不能进一步压缩，只缓存一个值，然后通过两个矩阵反向生成两个不同的向量，当成KV，这样就仅仅缓存一个字就好了。比如以下公式，缓存ci就好了。

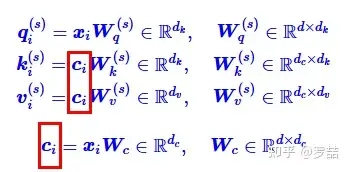

可以通过矩阵Wk和Wv生成kv,其中的Wk和Wv作为模型参数的一部分。有了这样想法，之前MHA的公式就可以改写一下，变成如下的公式：

ci怎么来的？通过输入X乘以一个矩阵Wc变换得来的。

于是就能深刻理解论文里面画的这个示意图。

另一个方面，如果把MQA中的KV，强制让它合并成一个C向量，理论上也是可行的，貌似就变成和MLA大同小异的模型结构了。但是在GPU计算时，都是通过矩阵批量运算的，为了保持运算的矩阵维度，我们会把C向量复制多份，可以理解为MLA实际上是把C向量单纯复制动作，变成了两个矩阵的投影，从而等同增加了神经元个数，提升了模型容量。

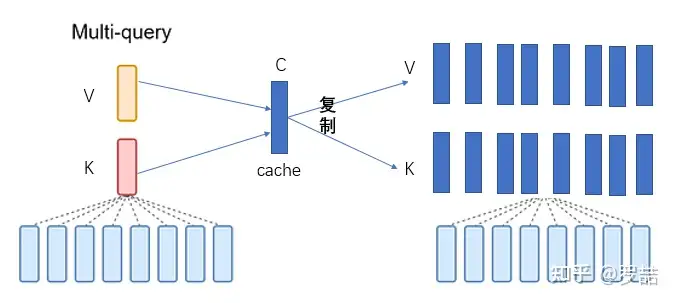

图示为MQA共用KV时计算时的复制示意图。

晴天霹雳

一切似乎都很完美，看上去一个又好又省的理想模型设计就要出炉了。但我们一直没有考虑token的位置信息，考虑文本的位置编码，用的最多的是苏神发明的RoPE（旋转位置编码），基本上绝大部分开源LLM都用它，也充分证明了其有效性。但是很遗憾，刚开始设想那种MLA并不兼容RoPE，准确来说MLA不是不能加RoPE，而是加了RoPE之后无法用恒等变换技巧来减少KV Cache。为此，DeepSeek团队还特地邀请苏神去讨论过这个问题寻求建议。当时苏神坦言他实际上也没能提出什么有效的建议，最简单的方式是放弃RoPE，换用其他基于Attention Bias的位置编码，如ALIBI，但DeepSeek的实验显示它明显不如RoPE好。

算法的折中

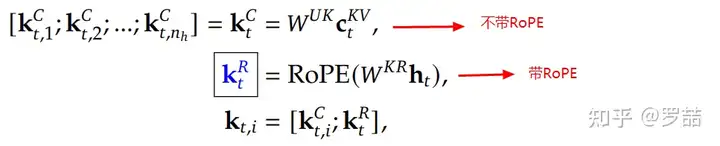

算法似乎走进了死胡同，但是deepseek采用了一种折中的方法，那就是向量的前一半使用不带RoPE，后一半带RoPE,折中的方式也能减少KV Cache。

于是才有了论文公式中的这个等式，

同理，Q也是同样的操作。

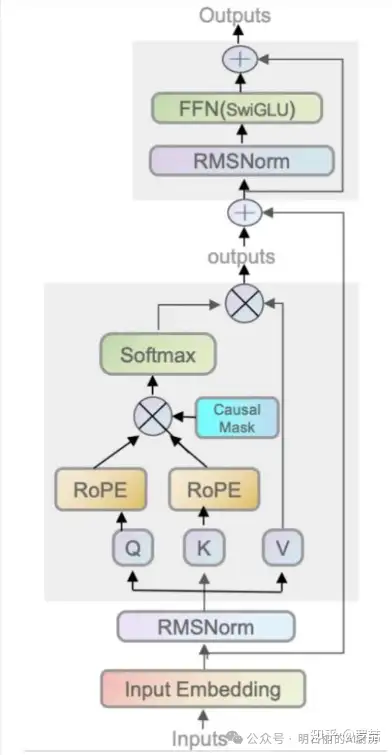

以下是Llama运用RoPE的架构图，可以作为对比。RoPE是作用在Q和K中添加。

神来之笔

算法似乎设计完了，缓存一个ci给KV使用就好了，但是deepseek V3最终采用的模型结构貌似又有不同，颇有种“说好一起穿开裆裤，你却包上了尿不湿”的感觉，论文中还没有特别的解释。

是什么呢？就是MLA的最终版本，还将Q的输入也改为了低秩投影形式，这与减少KV Cache无关。单纯是为了降低过度压缩向量维度带来的对模型伤害。在deepseek公布的模型配置文件可看到。"hidden_size": 7168, "num_attention_heads": 128,如果按照MHA的设定，我们会缓存128个维度为7168/128=56维的向量，等同拼在一起就是缓存了个7168维的长向量，但是deepseek最后将KV缓存的ci向量维度设为512，也就是参数"kv_lora_rank": 512，相当于把缓存7168维的向量降低到了缓存512维。一般情况下，我们会设计q的输入向量维度和kv的输入向量维度相同，也是512维，但是Q向量我们并不需要缓存啊，为何不把输入搞大点，不需要将7168维的向量也降低到了缓存512维，deepseek设置的"q_lora_rank": 1536,也就是1536维是512维的3倍。这里没什么算法将就，单纯人为设定去平衡模型参数大小和训练高效性而设定。只要最终经过矩阵映射后的qkv维度一致就行。也即是说，q的投影矩阵会比kv的投影矩阵大3倍。

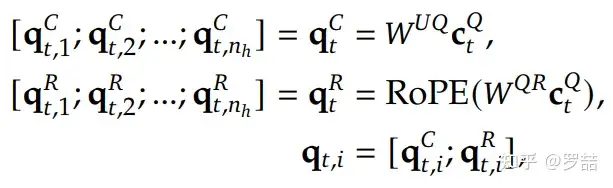

分拆成公式，q就

如下：

而KV如下：

也可以认为这个是一个神来之笔，不需要缓存的向量，可以搞大点，大不了增加一点计算量，但是并不增加显存占用，可以提升模型容量和能力。

彩蛋

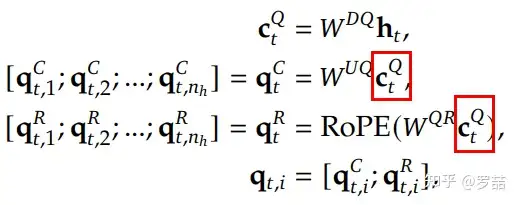

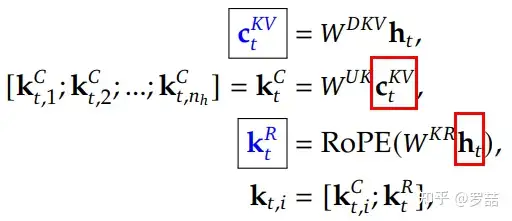

还有个小细节一般人注意不到，就是K矩阵，说好后半段运用RoPE，咋公式还变了呢？仔细看论文。对比看K和Q的计算公式。

对比Q，可以看到，q用的都是ct，而K不是。

对比写成更直观的公式更明显。

K的后半部分，也就是带RoPE的部分，其输入还是xi而不是ci。这里苏神都不知道原因。从算法理论上这里用ci也没有问题，可能是deepseek试验后发现输入xi更好？有机会更deepseek交流询问一下。

模型架构

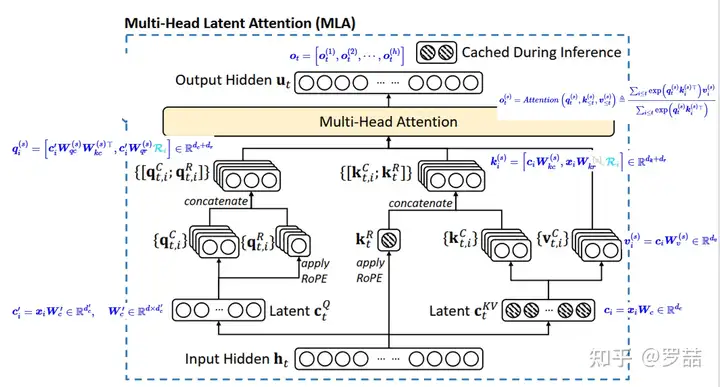

通过这样的讲解，就能看懂论文中的如下模型结构示意图。对应的计算公式也能更模型结构对应上。

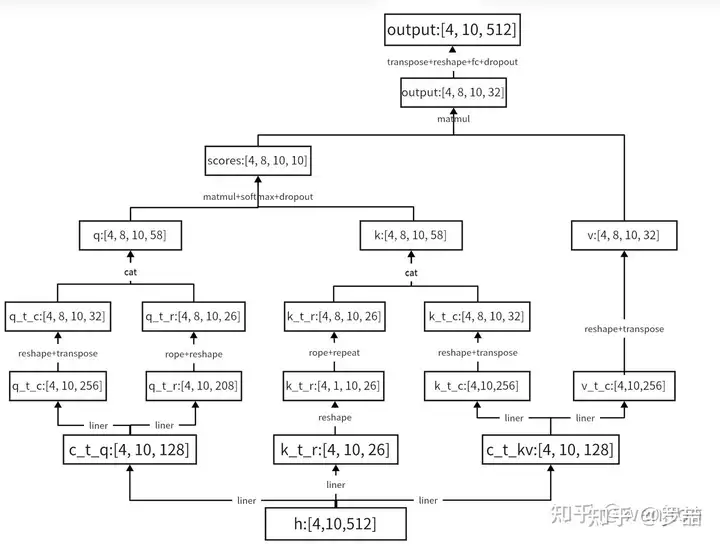

用一个模型实例去看模型参数量更直观。如下：

能理清楚此图中的维度时，就表示看懂了。

总结

洋洋洒洒已经3千字，本文详细描述了多头注意力的演变历程，从MHA向MQA、GQA，最终到MLA的变化理念，详细展开MLA的介绍。在本文中，MLA被视为GQA/MQA的一般化，它用投影矩阵的方式替代了MQA的分割、重复，并引入了一个恒等变换技巧来可以进一步压缩KV Cache，同时采用了一种向量混合方法来兼容RoPE。总的来说，MLA称得上是一种非常实用、高效的注意力变体，但整体还是transform框架，单纯的MLA并非是从0到1打破传统的国运级的创新。

下回讲模型MTP多词预测原理和设计思路。请持续关注我。
