本文详细介绍了如何在Vivado中配置环境变量，建立标准的工程目录结构，包括WORK、RTL、IP和cons文件夹。此外，还介绍了如何通过ipcontainer整理IP文件，以及将IP压缩包导入新工程的方法。最后，通过生成并使用tcl文件，实现工程的自动化创建。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

step1：添加环境变量

如我的vivado安装目录在：D:\My_Sofewave\Xilinx\Vivado\2017.4\bin
如何添加环境变量

step2：

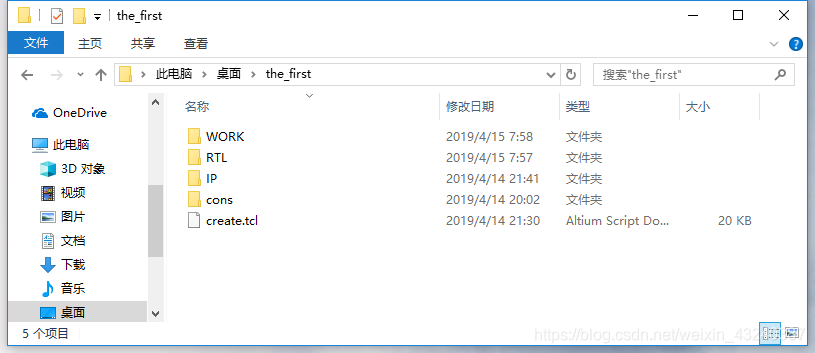

  • 在一个新的文件夹下建立如下图的四个文件夹，WORK用于创建新的工程，RTL对应工程源代码，IP是生成的IP信息，一个IP对应一个xcix文件，cons对应约束文件。最后在工程里面生成一个creta.tcl的引导文件，WORK工作目录就可以删除了。
    关于ip系数文件， 可以通过ip container对ip进行文件进行整理，能够使文件更加清晰明了。
    第一个文件
    如何生成IP核的文件

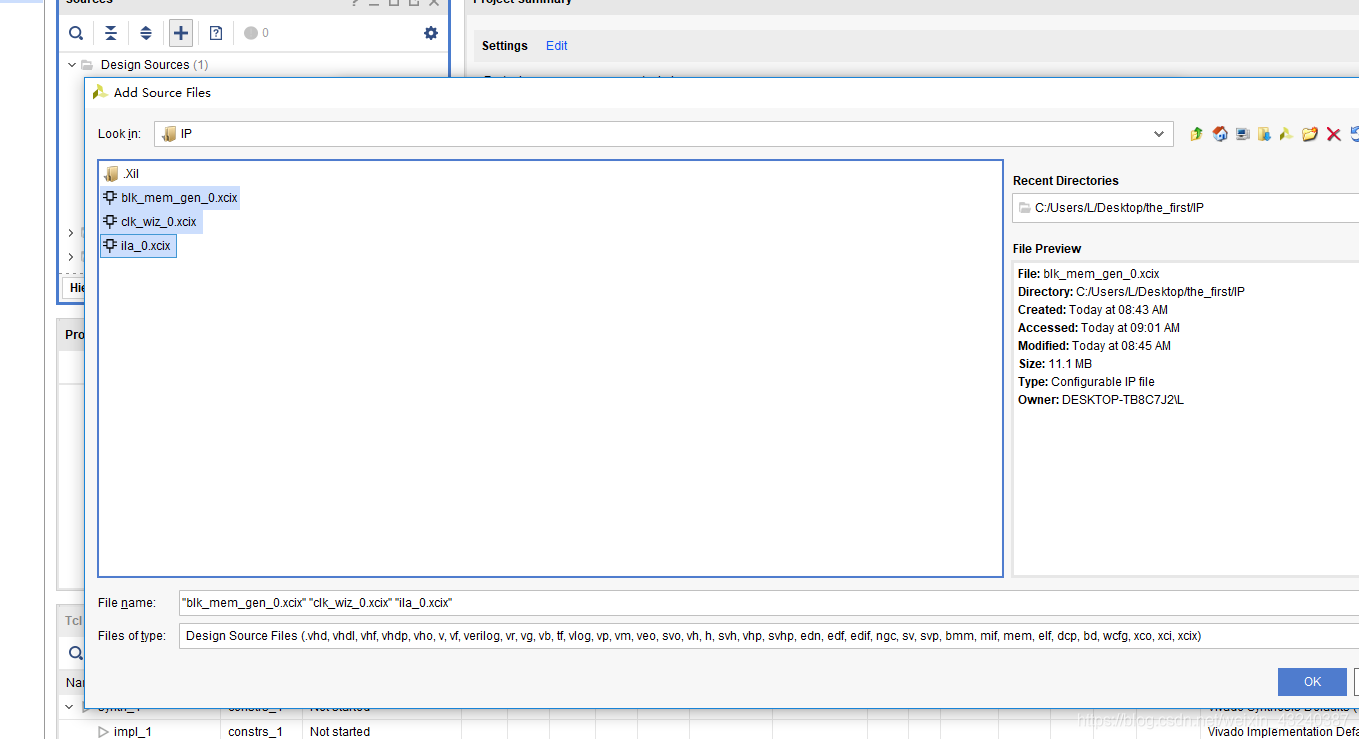

  • 将生成的IP压缩包像导入源文件一样导入新工程里面
    导入IP

step3：在工程下可以导出tcl文件，可以利用tcl文件，在对应文件下启动终端命令行

  • 完成工程创建，这里生成的tcl文件名称为create.tcl
upgrade [get_ips] //更新IP

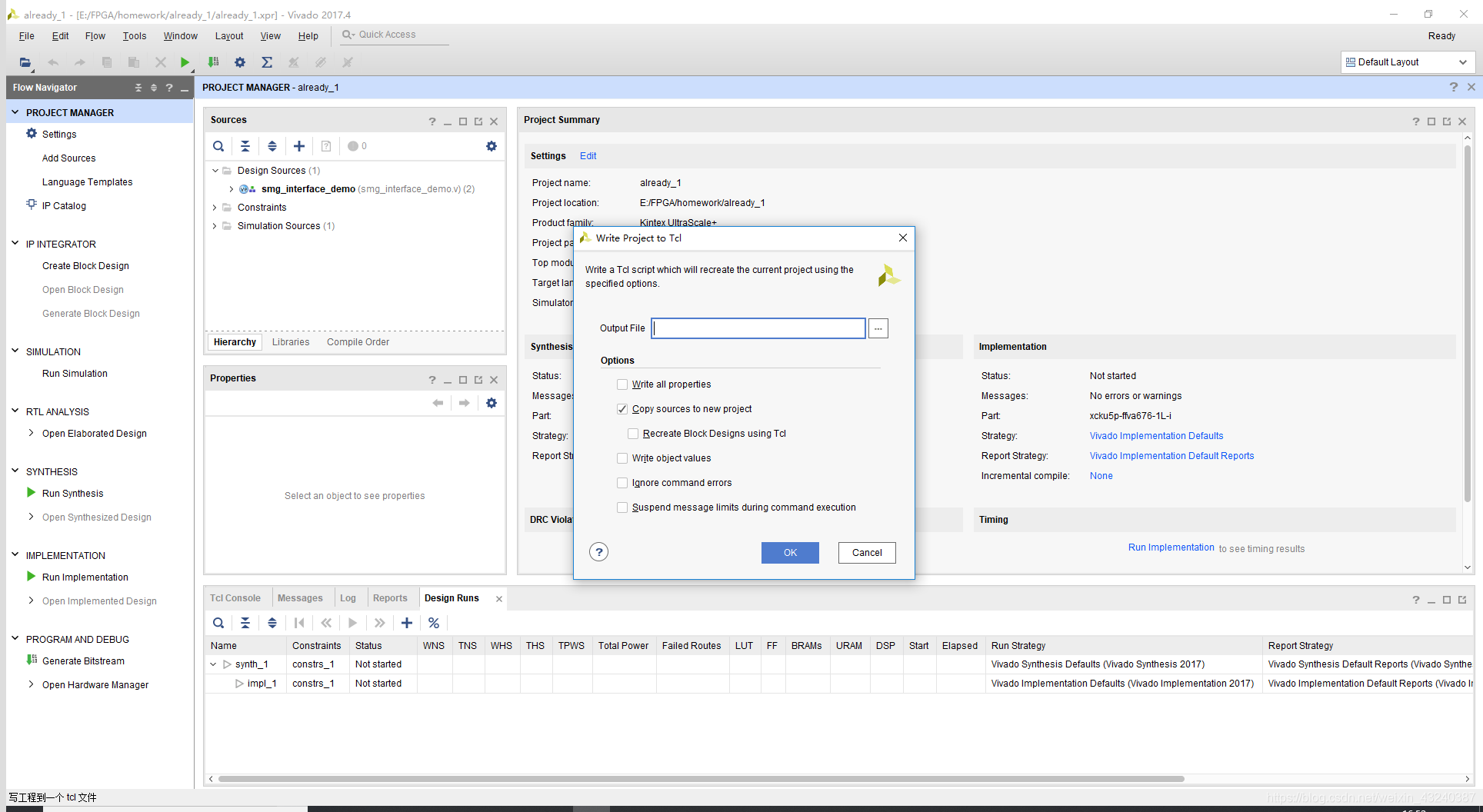

导出tcl文件

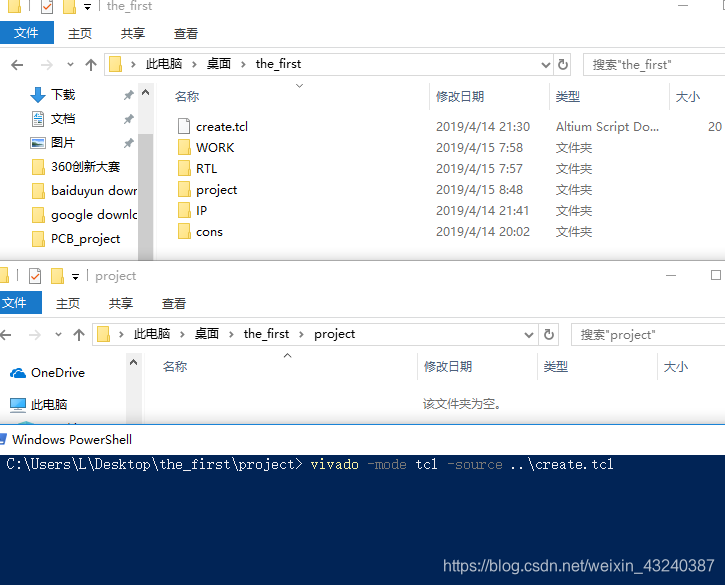

vivado -mode tcl -source ..\create.tcl
  • 调用终端命令在对应的文件目录下打开终端，这里是在create.tcl 的上一级目录，.. 表示返回上一级目录，\create.tcl，表示找到这个文件夹下的tcl文件
    打开powershell

bilibil链接
