蓝桥杯之DS18B20

本文详细介绍了DS18B20温度传感器的程序编写方法,包括初始化指令、ROM操作指令和功能指令的具体实现。通过具体代码示例,展示了如何进行温度转换及读取温度数据。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >



声明:代码确实写的不好,用的都是最笨的方法实现功能,不喜勿喷

DS18B20的程序编写主要是看自己用到的那些指令,将我们需要的指令写进去就好了。

执行序列:

通过单线总线端口访问的协议如下:

步骤1.初始化

步骤2.ROM操作指令

步骤3.DS18B20功能指令

每一次18B20的操作都必须满足上面的步骤,若是缺少步骤或者顺序混乱,器件将不会返回值。

初始化指令:

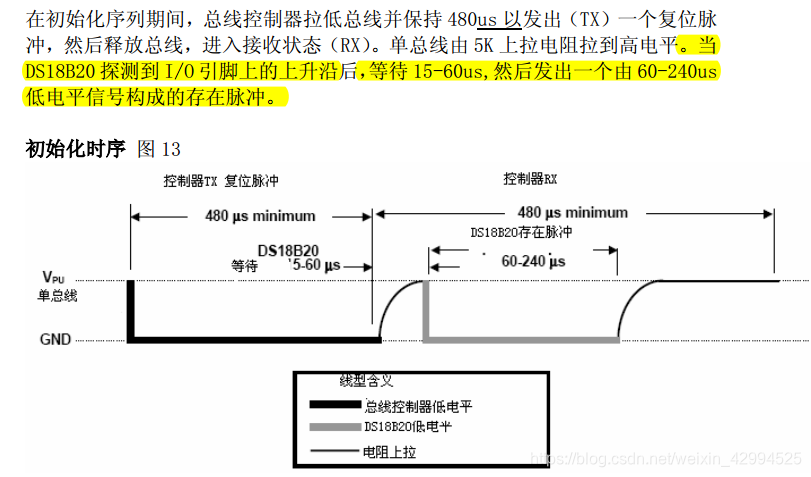

初始化指令主要是看初始化的时序图来写的。

ROM指令:

我只是写一下我们用到的指令,其他的指令大家可以到数据手册中自己查阅。

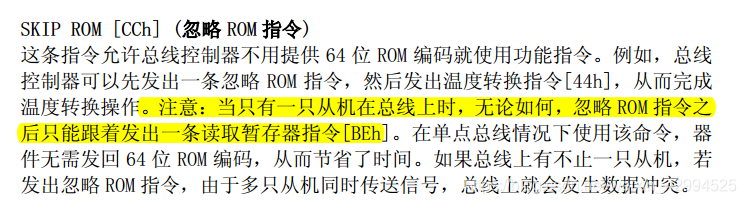

这条指令用来忽略ROM编码。

DS18B20功能指令:

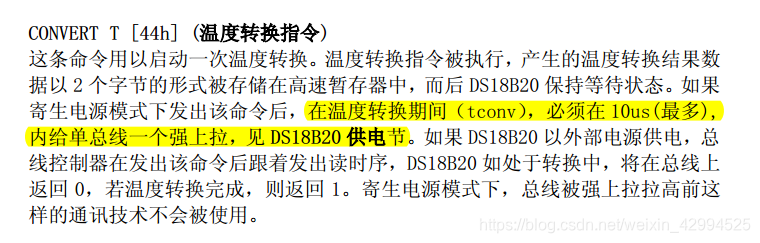

写这条指令是用于开启温度转换。

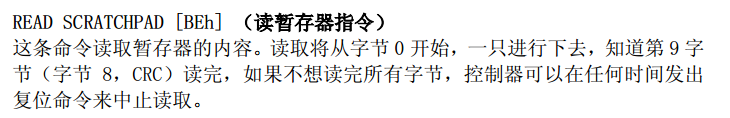

这条指令是允许读取温度暂存器的数据(就是我们将温度转化完之后暂时存储的一个存储器)。

下面看一下DS18B20的驱动代码:

#include "DS18B20.h"
//DS18B20初始化
void DS18Init()
{
	DQ=0;
	Delay500us();
	DQ=1;
	Delay500us();
}
//温度处理函数
uchar Date_Handing()
{
	uchar high,low;
	uchar temp;
	DS18Init();
	write(0xcc);
	write(0x44);
	//Delay500us();//Delay500us();
	DS18Init();
	write(0xcc);
	write(0xbe);
	low=read();
	high=read();
	temp=high<<4;
	temp|=(low>>4);
	return temp;
}
//向DS写控制字
void write(uchar dat)
{
	uchar i;
	for(i=0;i<8;i++)
	{
		DQ=0;
		DQ=dat&0x01;
		Delay100us();
		DQ=1;
		dat>>=1;

	}
}
//读取温度存储器的数据
uchar read()
{
	uchar i,dat;
	for(i=0;i<8;i++)
	{
		DQ=0;
		_nop_();
		dat>>=1;
		DQ=1;
		if(DQ==1)
		{
			dat|=0x80;
		}
		Delay100us();
	}
	return dat;
}
void Delay500us()		//@11.0592MHz
{
	unsigned char i, j;

	_nop_();
	_nop_();
	i = 6;
	j = 93;
	do
	{
		while (--j);
	} while (--i);
}
void Delay100us()		//@11.0592MHz
{
	unsigned char i, j;

	_nop_();
	_nop_();
	i = 2;
	j = 15;
	do
	{
		while (--j);
	} while (--i);
}
