蓝桥杯杯板子上的DS18B20温度传感器，通信方式为单总线通信。

测量范围：+125~-55

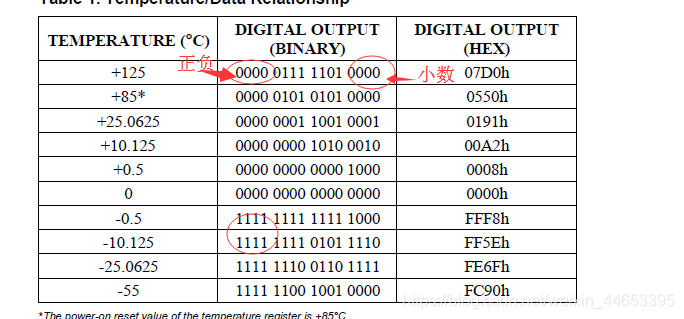

代表意义：看芯片手册

在这里插入图片描述

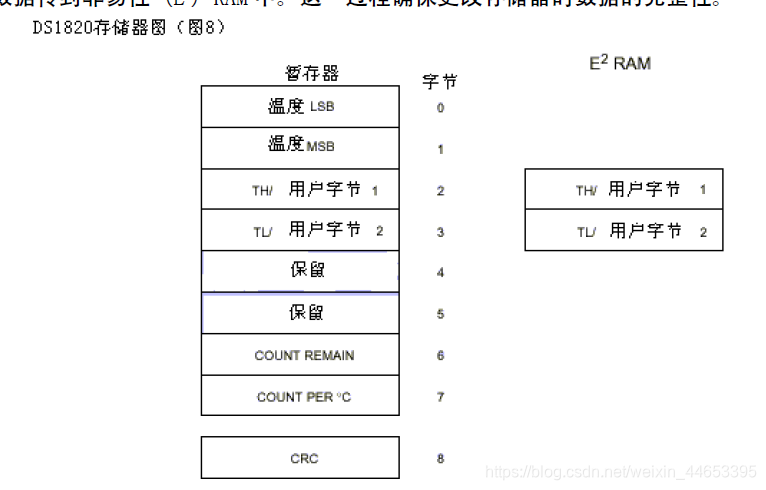

存储温度的暂存区总共有16位，其中12~16位代表是正负极
低四位代表是小数部分。
读温度分两次读，一次读八位，

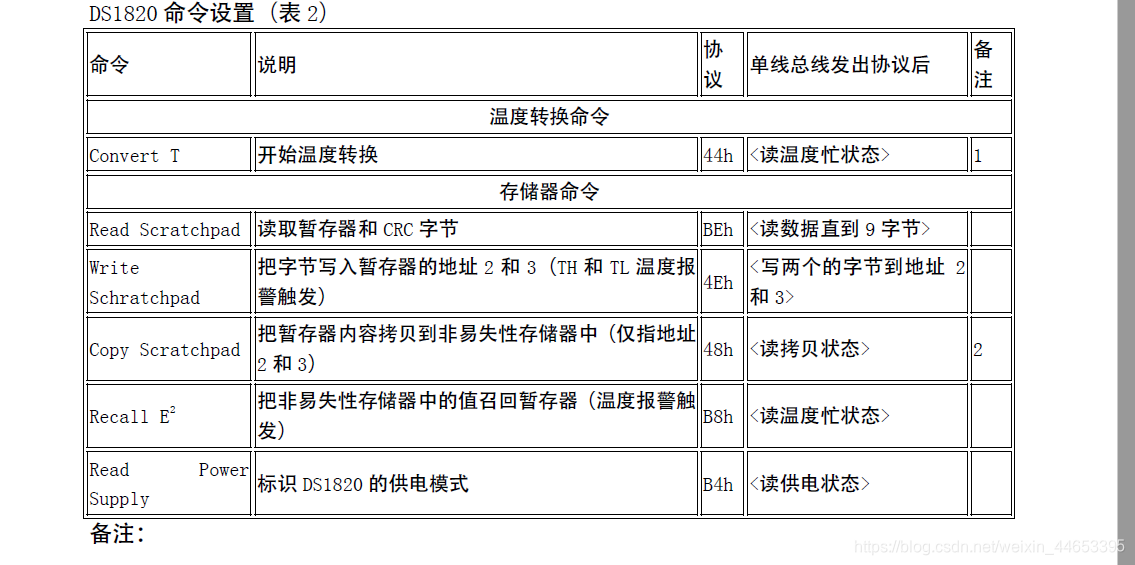

命令说明：只说明我们用的到的，如果需要深入了解请查阅手册
0x44 :温度转换，
0xbe:读取暂存器和CRC字节
0xcc:忽略

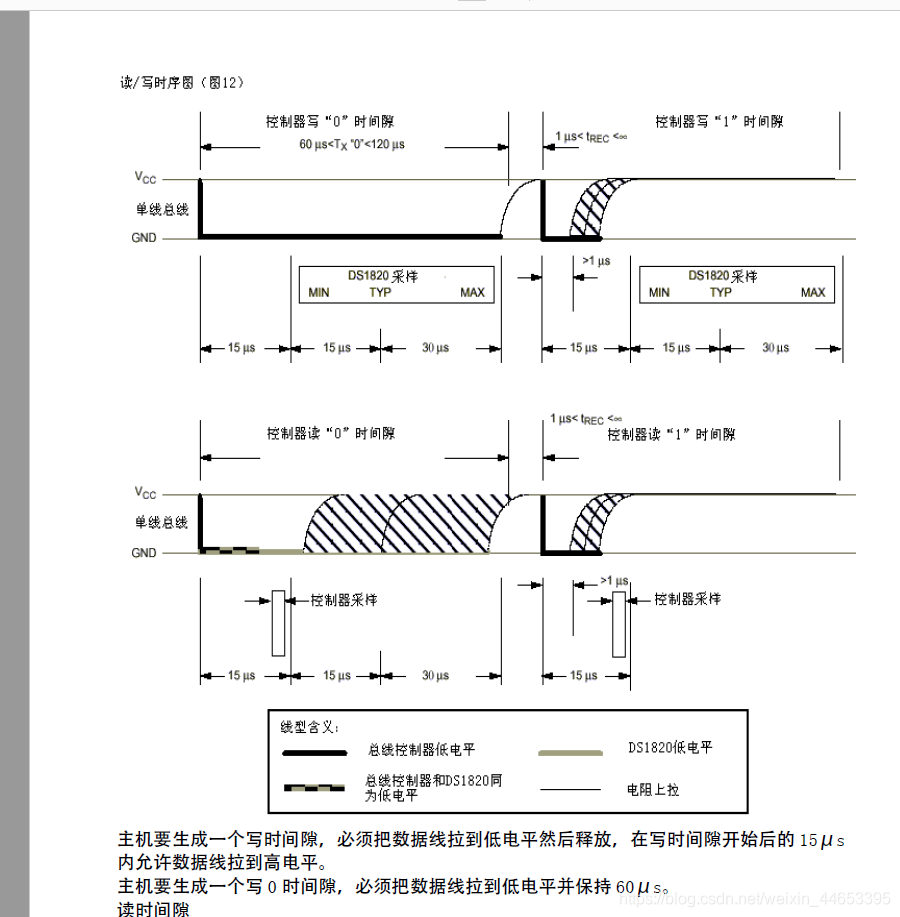

时序图

#include <stc15f2k60s2.h>
#include <intrins.h>

#define uchar unsigned char
#define uint unsigned int



//sbit DQ = P1^4;  //单总线接口
sbit DQ = P4^1;  //单总线接口
uchar code tab[]={0xc0,0xf9,0xa4,0xb0,0x99,
									0x92,0x82,0xf8,0x80,0x90,
									0xbf,0xff};//0123456789-灭
int tt=0;
uchar wendu;
uchar min=20,max=30;
uchar yi,er,san,si,wu,liu,qi,ba;
uchar shezhi,jia,jian,qingchu,flag;

/*DS18B20*/
//单总线延时函数
void Delay_OneWire(unsigned int t) ; //STC89C52RC
//通过单总线向DS18B20写一个字节
void Write_DS18B20(unsigned char dat);
//从DS18B20读取一个字节
unsigned char Read_DS18B20(void);
//DS18B20设备初始化
bit init_ds18b20(void);

uchar temget(); //用ds18b20获取温度
