博途之S7通讯（同一编程环境同一项目下）

前言：博途的S7通讯是可以通过S7-PLCSIM（没有advanced）进行访真的。这对于手上没有PLC的朋友来说，是一个福音。本文将采用访真的方式来演示这种通讯。

1、硬件准备：

安装有博途V18-V20任一版本软件的PC一台，要求安装有配套安装的S7-PLCSIM进行仿真。

2、关于指令：

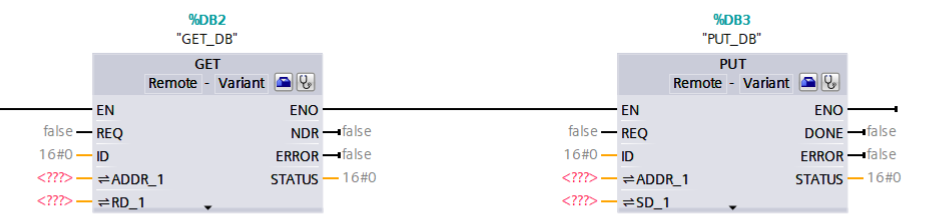

S7是西门子PLC专用的通讯协议，其指令有两个：PUT/GET。单边编程，只有主站侧进行编程，从站侧不进行编程。具体如下：

上图中指令右上角的小衣服图标是组态按钮，听诊器图标是诊断按钮。

从上图中可知，指令相对来说比较简单，管脚不多。

EN：指令有效；REQ：是指令触发所用。

ID是连接的ID标签，在组态时会显示。

ADDR_1:指的是从站的地址的指针。RD_1/SD_1:是本PLC的地址指针。

当使用GET指令时，ADDR_1，即读取从站的地址。RD_1即将读取来的数据存储在本PLC的地址。

当使用PUT指令时，ADDR_1，即写入从站的地址。SD_1即本PLC的地址中数据。

不管是RD_1还是SD_1，从站中访问的地址，其所在数据块必须取消"优化的块访问"。具体如下：
