西门子200smart之Profinet通讯（200smart做智能设备）

1、关于版本

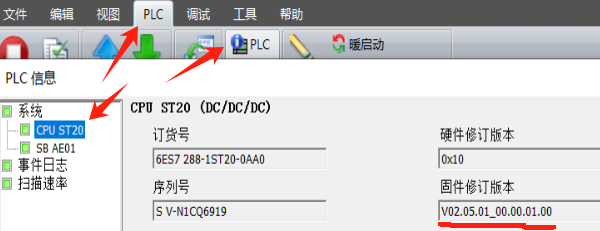

PLC的固定版本在2.5.1及以上的版本支持200smart做智能设备，以下的版本是不支持的。关于版本信息如下：

关于200smart做智能设备的PN文件，文件不能在官方下载，需要在配置过程中生成。

2.PLC的组态

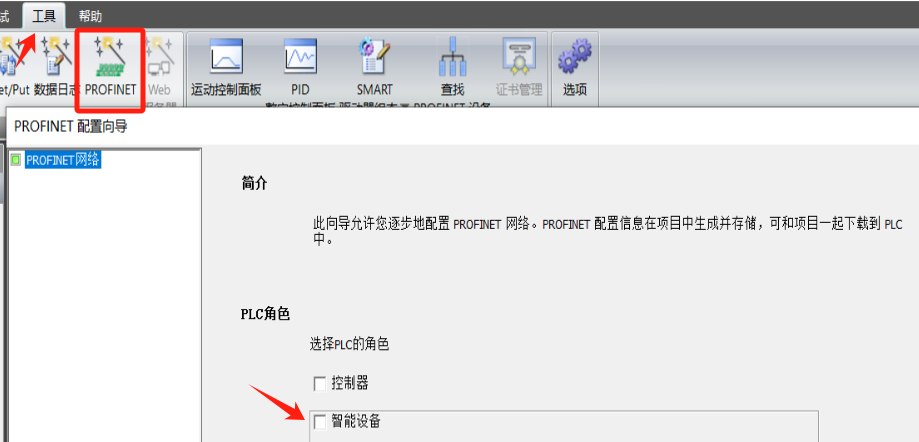

2.1PLC做为“智能设备”

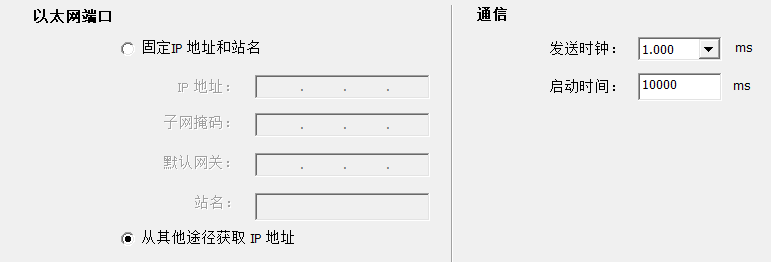

不建议固定IP地址并下一步和站名；此处选择“从其它途径获取IP地址”，否则上位机可能无法通讯。但是可以提前设置IP地址和站名，这样上位机做分配PN IO设备地址时也不会更改。

2.2 设置传输区

下图中传送区的数量共有8个；注意按需设置每个区的起始地址和传送长度

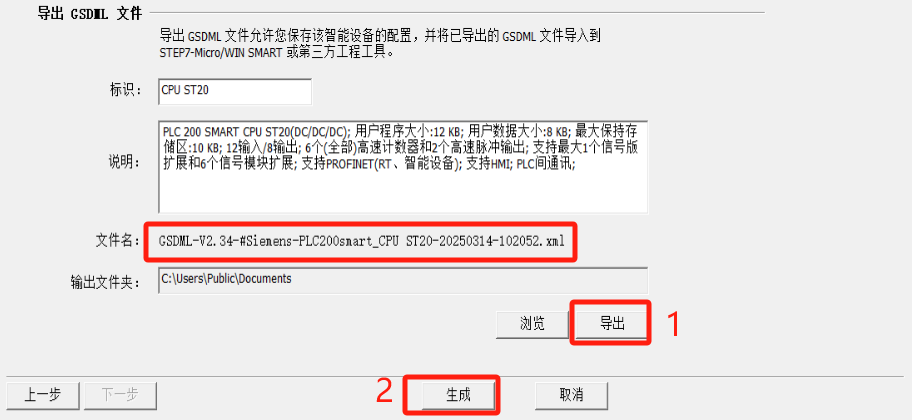

2.3导出GSDML的PN文件，以便在主站设备中导入。生成设备。

此处需要注意的是，文件名和保存的位置，这个需要主站那边导入的，如果不记得了名称和位置，导入时会找不到的。

2.4下载程序

项2.1中输入的IP地址如果不是原PLC的IP地址，需要在编程软件中重新“查找PLC”并连接。

3、在主站中引用并编程。

结束语，PN智能设备与PN IO设备的区别是，PN的IO设备必须是其硬件的物理接口，而PN 智能设备的IO点仅占用其存储区。
