步进电机驱动器上细分数标注16与1600有何不同

最新推荐文章于 2025-04-26 18:41:20 发布
最新推荐文章于 2025-04-26 18:41:20 发布
阅读量2.1k 收藏 1
点赞数
文章标签： 驱动开发
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/weixin_42943541/article/details/131719893
版权

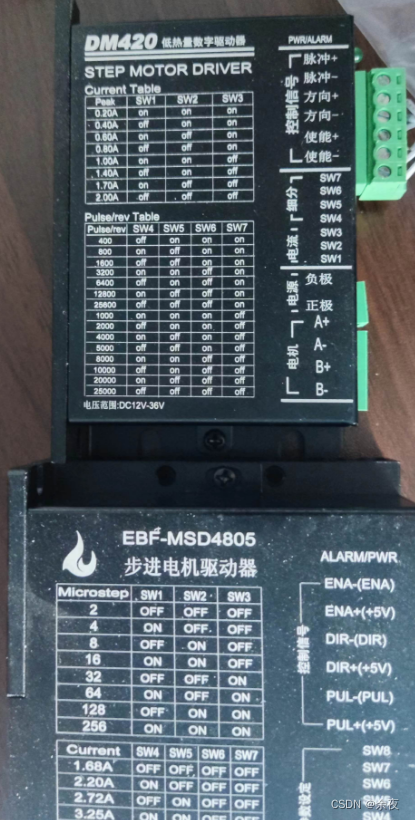

16细分是16细分，1600细分是8细分，因为一般步进电机不做细分处理时一圈是200个脉冲（一个脉冲1.8°）
在这里插入图片描述
