ds2502的stm32程序及分析

ds2502在一次性器件上应用较多，通过写入时间或特定的信息做限时使用（一次性）保证，
因为ds2502 每位只能由逻辑 1 编程为逻辑 0，但永远不能从逻辑 0 改为逻辑 1（Individual bits can be changed only from alogical 1 to a logical 0, never from a logical 0 to a logical 1.）

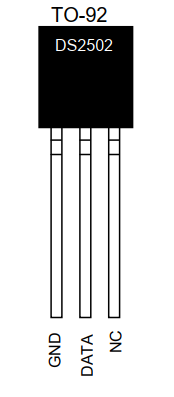

ds2502只需要两个脚接入即可工作，data数据脚和gnd地脚，数据的写入和读出及芯片供电均通过data脚进行

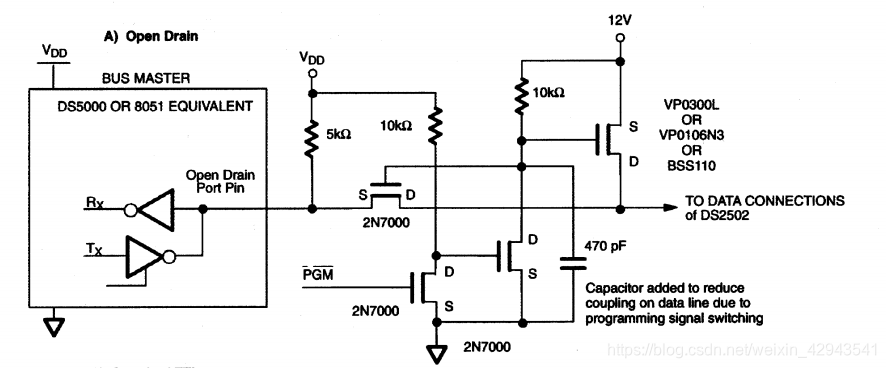

ds2502的硬件电路是这样的

2n7000可用2n7002替代（PNP型mos管）
bss110可用bss84替代（NPN型mos管）

从图中可以看出ds2502的输出都在一个脚，而且写了（open drain），所以我们需要把单片机的引脚设为开漏输出状态，

PGM脚是编程脚（低电平有效），设成推挽输出，

void DQ_Init (void)
{
	 	GPIO_InitTypeDef GPIO_InitStructure;

 	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB, ENABLE);

	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_8;
 GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_OD;
 GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;

 GPIO_Init(GPIOB, &GPIO_InitStructure);
}
void PGM_Init (void)
{
	GPIO_InitTypeDef  GPIO_InitStructure;
 RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB, ENABLE);

	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_9;
 GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;
 GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;

 GPIO_Init(GPIOB, &GPIO_InitStructure);

}

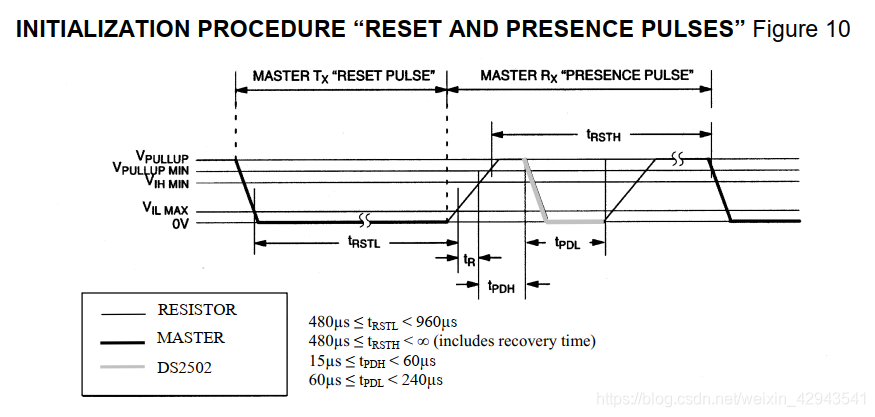

“复位和在线应答脉冲”初始化时序

int DS_Init(void)
{
	int flag=0;			//初始化标志：0不成功，1成功
	unsigned int t=0;
	DQ_OUT=0;
	delay_us(800);//拉低480~960us均可
	DQ_OUT=1;
	delay_us(30);//置高15~60us

	while(t<1600)
	  {
		if(DQ_IN==0)
		  {
			flag=1;
			break;
		  }
		t++;
	  }
	delay_us(100);				//
	return flag;
}

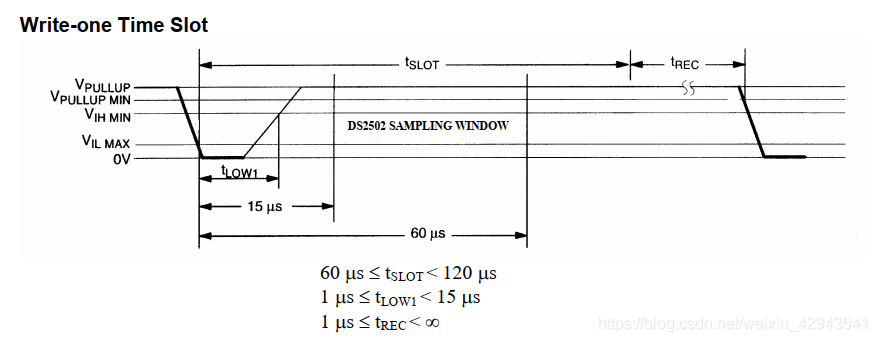

写1时序

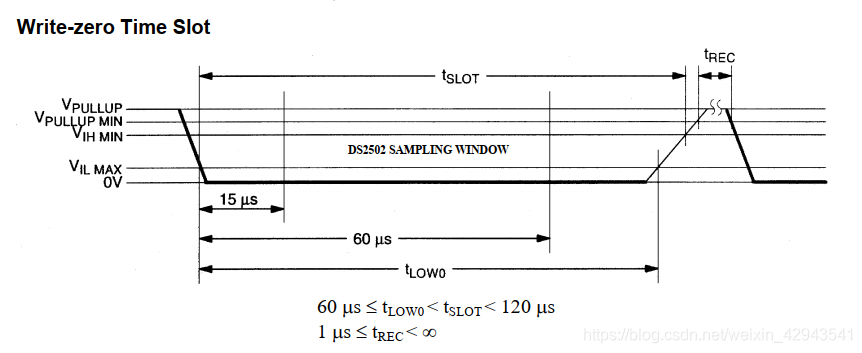

写0时序

void DS_Write(unsigned char command)
{
	unsigned char i,temp;
	for(i=0;i<8;i++)
	  {
	   	temp=command&0x01;
	   	command=command>>1;

	   	DQ_OUT=0;
		delay_us(2);
	   	if(temp)
		  	DQ_OUT=1;
	   	else
			DQ_OUT=0;
	    delay_us(60); //    delay(80); //>60
		DQ_OUT=1;
	    delay_us(10); //    delay(80); //>60
	  }
//	delay_us(10);
}

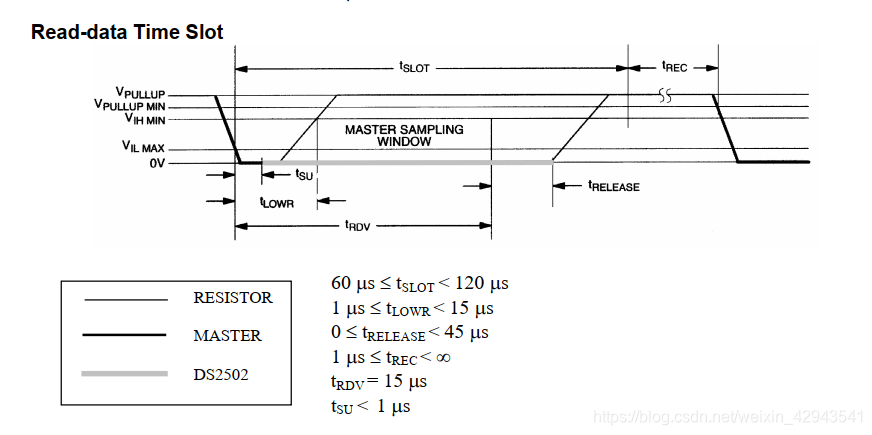

读数据时序

unsigned char DS_Read(void)
{
	unsigned char i,j;
	unsigned char dat = 0;
	for (i=8;i>0;i--)
	  {
		for(j=0;j<5;j++);
	 	DQ_OUT = 0; 			//
		dat=dat>>1;       //
		delay_us(2);
		DQ_OUT = 1; 			//
		delay_us(15);
		if(DQ_IN==1)
		   	dat|=0x80;
		delay_us(50);
	   }
	return(dat);
}

校验

unsigned char getcrc(unsigned char *p,unsigned char len)
{
	unsigned crc,i,n,cbit,bit0,byte,r;
	crc=0;
	for(i=0;i<len;i++)
	  {
		byte=*p;
	   	for(n=0;n<8;n++)
	   	  {
		    cbit=crc&0x01;
		    bit0=byte&0x01;
		    crc=crc>>1;
		    r=cbit^bit0;
		    if(r==1) crc=crc^0x8c;
		    byte=byte>>1;
	   	  }
	   p++;
	  }
	return crc;			//crc==0 校验正确
}

主函数。。。

int main(void)
{
	int init_flag=0;
	int DQ_Buf ,DQ_Buf2;
	int ci;
	unsigned char ds_num[100];
	u8 cmd[100];
	u8 tmp[100];
	u8 tcrc;
	u8 tcrc1;
	int si;

	LED_Init();
	delay_init();

	NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2);
	TIM3_Int_Init(4999,7199);//10KhzµÄ¼ÆÊýƵÂÊ£¬¼ÆÊýµ½5000Ϊ500ms

	uart_init(9600);	 //´¿Ú³õʼ»¯Îª
	//usart2_init(9600);
	//usart3_init(9600);

	printf("no problem\r\n");
	PGM_Init ();
	DQ_Init ();

	PGM = 1;
		init_flag = DS_Init();				//³õʼ»¯
		printf("init_flag = %d\r\n",init_flag);

	DS_Write(DS_READROM);

	for(ci=0;ci<8;ci++)ds_num[ci]=DS_Read();

	printf("DS_Num = ");

	for(ci=0;ci<8;ci++)printf("%x ", ds_num[ci]);

	printf("\r\n");


//======================================================================
	cmd[0]=DS_READMEMORY;
	cmd[1]=0x00;
	cmd[2]=0;

	tcrc = getcrc(cmd,3);
	printf("tcrc_2=%d \r\n",tcrc);

	DS_Init();	//³õʼ»¯

	DS_Write(DS_SKIPROM);			//SKIP ROM

	DS_Write(cmd[0]);			//read memory
	DS_Write(cmd[1]);			//¶ÁÈ¡µÚ2502µÄ0Ò³ÊÕ¾Ý
	DS_Write(cmd[2]);

	tcrc1=DS_Read();   		//¶ÁÈ¡CRCУÑéÖµ

	if(tcrc1==tcrc){
			printf("tcrc == tcrcl\r\n");
	}
	printf("tcrc = %d tcrcl = %d \r\n",tcrc, tcrc1);

		for(ci=0;ci<48;ci++)
			ds_num[ci]=DS_Read();
		for(ci=0;ci<48;ci++){
				printf("[%2d]=%x ", ci, ds_num[ci]);
		}



//===========================================================================
		tmp[0]=0xaa;

		//**дDS2502************************************

		cmd[0]=DS_WRITEMEMORY;
		cmd[1]=0x00;	//µØÖ·0x20
		cmd[2]=0x00;
		cmd[3]=tmp[0];

		ci=0;
		tcrc=getcrc(cmd,4);
		si=0;	 				//дÈë³É¹¦¼ÆÊý

		DS_Init();	//³õʼ»¯

		DS_Write(DS_SKIPROM);			//SKIP ROM

		DS_Write(DS_WRITEMEMORY);		//write memory

		DS_Write(0x00);			//µØÖ·

		DS_Write(0x00);

		DS_Write(tmp[0]);			//ҪдÈëµÄÊý¾Ý

		tcrc1=DS_Read();

		if(tcrc1==tcrc){
			printf("tcrc == tcrcl\r\n");
		}
		printf("tcrc = %d tcrcl = %d \r\n",tcrc, tcrc1);

		//if(tcrc1==tcrc)  //	crcУÑéÕýÈ·
			{
				delay_us(10);
			PGM2=0;
			delay_ms(1);	//дÈëÂö³å

			PGM2=1;
			delay_us(5);
			delay_us(500);

			tcrc=DS_Read();
			printf("write tcrc=%d \r\n",tcrc);
			if(tcrc==tmp[0])
				si++;

			}


//============================================================================
	cmd[0]=DS_READMEMORY;
	cmd[1]=0x00;
	cmd[2]=0;

	tcrc = getcrc(cmd,3);
	printf("tcrc_2=%d \r\n",tcrc);

	DS_Init();	//³õʼ»¯

	DS_Write(DS_SKIPROM);			//SKIP ROM

	DS_Write(cmd[0]);			//read memory
	DS_Write(cmd[1]);			//¶ÁÈ¡µÚ2502µÄ0Ò³ÊÕ¾Ý
	DS_Write(cmd[2]);

	tcrc1=DS_Read();   		//¶ÁÈ¡CRCУÑéÖµ

	if(tcrc1==tcrc){
			printf("tcrc == tcrcl\r\n");
	}
	printf("tcrc = %d tcrcl = %d \r\n",tcrc, tcrc1);

		for(ci=0;ci<48;ci++)
			ds_num[ci]=DS_Read();
		for(ci=0;ci<48;ci++){
				printf("[%2d]=%x ", ci, ds_num[ci]);
		}


	while(1)
		{
	}

}

欸，本来想详细分析的，拖太久了，不想动了，留给自己看吧
