Corner FF/SS与setup/hold time之间的关系

在数字设计中，process corner 的 nmos 速度和 pmos 速度与建立时间和保持时间之间，是什么关系？

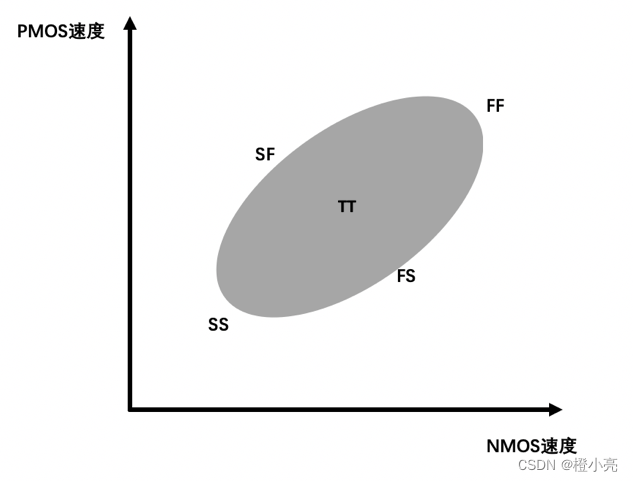

在数字设计中，工艺角（Process Corners）是用来考虑在制造过程中的变化对电路性能的影响。它们代表了晶体管特性（NMOS 和 PMOS）在最差情况下的组合。处理角通常包括：

• FF（快速-快速）：NMOS 和 PMOS 都比标准条件下运行得快。
• SS（慢速-慢速）：NMOS 和 PMOS 都比标准条件下运行得慢。
• FS（快速-慢速）：NMOS 运行得快，而 PMOS 运行得慢。
• SF（慢速-快速）：NMOS 运行得慢，而 PMOS 运行得快。
• TT（标准-标准）：NMOS 和 PMOS 运行速度标准。

这些处理角对建立时间（setup time）和保持时间（hold time）有着直接的影响。

建立时间 是指在触发器的时钟信号上升沿之前，数据信号必须稳定并保持的最小时间。保持时间 是指在时钟信号上升沿之后，数据信号必须继续保持稳定的最小时间。

• NMOS 速度影响：NMOS 晶体管负责“拉低”操作，因此它们的速度会影响电路的上升时间（time to pull down）。如果NMOS速度较快（比如在FF角），那么电路的延迟会减少，建立时间可能需要更短。相反，如果NMOS速度较慢（比如在SS角），电路的延迟会增加，建立时间会变得更长。
