Keil 5 MDK的STM32使用

本文详细介绍如何使用MDK搭建STM32F103ZE的开发环境,包括创建工程、添加库文件、设置编译输出目录、配置头文件路径及宏定义等关键步骤。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

新建工程

选择好要保存的文件夹,再选择精英版选择STM32F103ZE系列

加入库文件

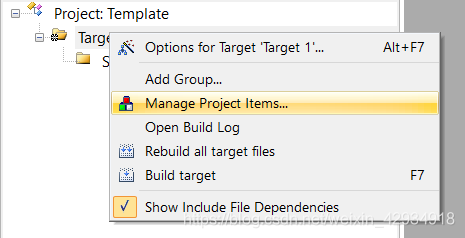

①右键Target

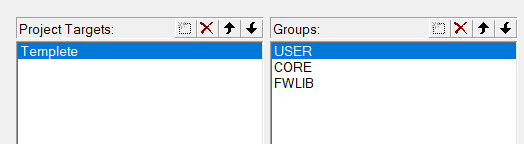

②修改工程目录
在这里插入图片描述

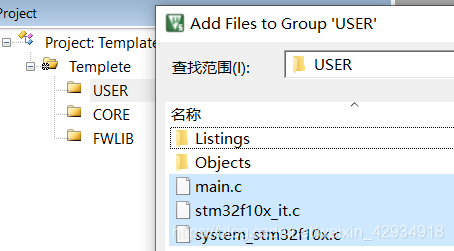

③双击USER,分别添加文件至工程中
在这里插入图片描述

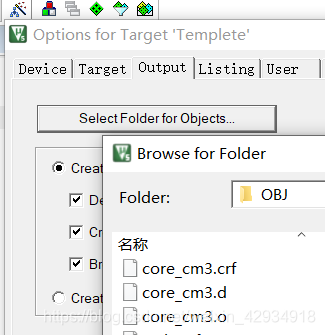

将编译所产生的文件放到某个目录中

点击魔术棒,点击output选项卡,点击select…,选中目标文件。
在这里插入图片描述

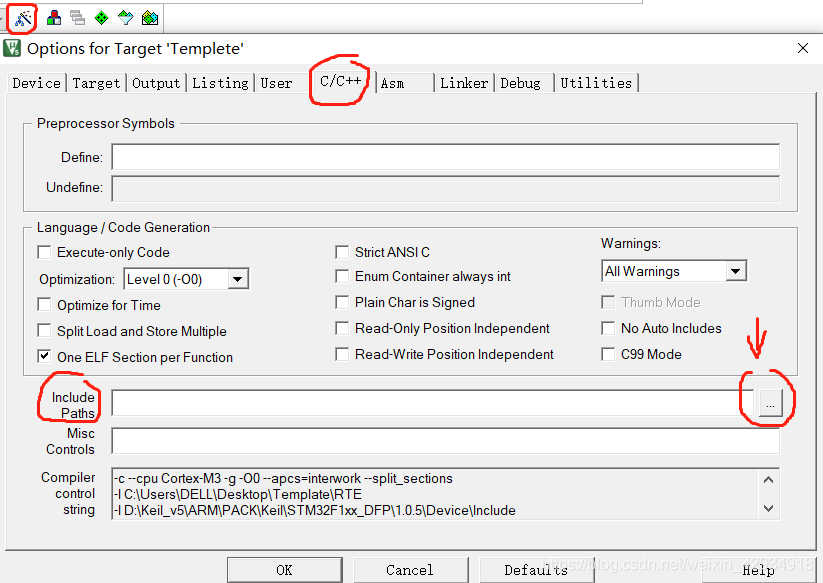

将头文件路径告诉MDK

点击魔术棒,C/C++选项卡,点击图中小点,将所用用到的目录一一加入。
在这里插入图片描述

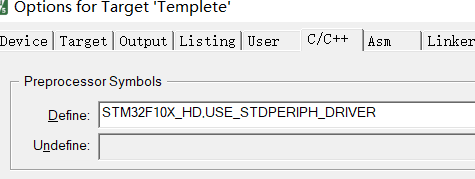

添加一个全局的宏定义

STM32F10X_HD,USE_STDPERIPH_DRIVER
在这里插入图片描述

### Keil MDK 5 STM32F2 开发配置教程 在使用Keil MDK 5进行STM32F2系列微控制器的开发时,需要完成一系列配置步骤以确保环境搭建正确并能够正常编译和调试代码。以下是对开发环境配置的详细说明: #### 1. 安装Keil MDK 5 首先需要安装Keil MDK 5开发工具链。MDK 5的主要特点是将器件(Software Packs)与编译器(MDK core)分离[^2]。这意味着在安装MDK 5后,编译器中不会包含任何特定的器件支持包。因此,用户需要手动下载并安装STM32相关的器件支持包。 ```bash # 下载地址:https://www.keil.com/download/product/ ``` #### 2. 下载并安装STM32F2器件支持包 为了支持STM32F2系列微控制器,需要从ST官方或Keil官网下载对应的器件支持包(Pack)。该包包含了芯片的所有外设驱动以及必要的头文件和库文件。 - 打开Keil MDK 5的Pack Installer工具。 - 搜索“STM32F2”,选择合适的版本并安装[^3]。 #### 3. 使用STM32CubeMX生成工程模板 STM32CubeMX是一款图形化配置工具,可以简化硬件初始化代码的生成过程。通过它,可以快速生成一个针对STM32F2系列的工程模板。 - 启动STM32CubeMX,选择目标芯片(如STM32F207ZG)。 - 配置时钟树、GPIO、USART等外设。 - 生成代码时选择“Keil MDK-ARM”作为目标IDE。 #### 4. 配置Keil工程 将STM32CubeMX生成的代码导入到Keil MDK 5中,并进行以下配置: - **设置目标设备**:在Keil中打开生成的工程文件,确保“Target”选项卡中的设备型号与实际使用STM32F2系列一致[^3]。 - **添加启动文件**:根据所选芯片,添加对应的启动文件(如`startup_stm32f2xx.s`)。 - **配置时钟频率**:在“Options for Target”->“Clock”中设置系统时钟频率,通常为120MHz(对于STM32F2系列)。 - **优化编译选项**:在“C/C++”选项卡中调整编译器优化级别,通常选择“Level 2”。 #### 5. 调试配置 为了实现在线调试,需要配置调试接口(如ST-LINK或J-LINK)。具体步骤如下: - 在Keil中选择“Debug”选项卡,设置调试器类型为“ST-Link Debugger”。 - 确保硬件连接正确,并检查驱动程序是否已正确安装。 #### 示例代码:点亮LED 以下是一个简单的示例代码,用于点亮STM32F2系列开发板上的LED灯。 ```c #include "stm32f2xx.h" int main(void) { // 使能GPIOA时钟 RCC_AHB1PeriphClockCmd(RCC_AHB1Periph_GPIOA, ENABLE); // 配置GPIOA引脚5为输出模式 GPIO_InitTypeDef GPIO_InitStruct; GPIO_InitStruct.GPIO_Pin = GPIO_Pin_5; GPIO_InitStruct.GPIO_Mode = GPIO_Mode_OUT; GPIO_InitStruct.GPIO_OType = GPIO_OType_PP; GPIO_InitStruct.GPIO_Speed = GPIO_Speed_100MHz; GPIO_InitStruct.GPIO_PuPd = GPIO_PuPd_NOPULL; GPIO_Init(GPIOA, &GPIO_InitStruct); while (1) { // 点亮LED GPIO_SetBits(GPIOA, GPIO_Pin_5); for (volatile int i = 0; i < 100000; i++); // 熄灭LED GPIO_ResetBits(GPIOA, GPIO_Pin_5); for (volatile int i = 0; i < 100000; i++); } } ```
