FPGA边沿检测Verilog代码（上升沿，下降沿，双边沿）

实现思路：用两个一位寄存器直接异或可以实现

代码实现：

module edge_detect(
                   input    clk,
                   input    rst_n,
                   input    data_in,
                   output   raising_edge_detect,         //上升沿标志位
                   output   falling_edge_detect,         //下降沿标志位
                   output   double_edge_detect           //双边沿标志位
 );

//reg define
  reg   data_in_d1;        //寄存器d1
  reg   data_in_d2;        //寄存器d2

assign  raising_edge_detect = data_in_d1  & (~data_in_d2);   //上升沿，标志位置1
assign  falling_edge_detect = ~data_in_d1 &  data_in_d2;     //下降沿，标志位置1
assign  double_edge_detect  = data_in_d1 ^ data_in_d2;       //双边沿，标志位置1

always @ (posedge clk or negedge rst_n)begin
    if(!rst_n)begin
       data_in_d1 <= 1'b0;
       data_in_d2 <= 1'b0;
    end
    else begin
       data_in_d1 <= data_in;             //这里需注意data_in 采集数据的电平状态，延时了2个时钟
       data_in_d2 <= data_in_d1;            周期才到寄存器data_in_d2
    end
end

endmodule

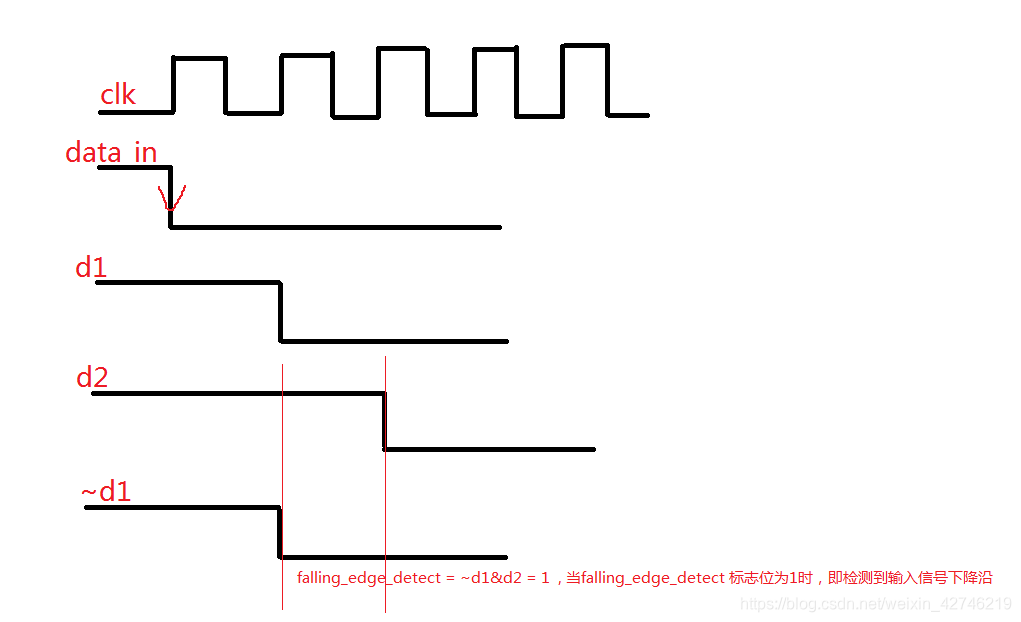

下降沿检测原理示意图（延时了2个时钟周期）：
