三电平直流变换器软开关分析

已于 2025-04-22 11:39:13 修改
阅读量107 收藏
点赞数 2
分类专栏： 电力电子 文章标签： 三电平直流变换器软开关分析
于 2025-04-20 12:05:25 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/weixin_42668920/article/details/147363643
版权

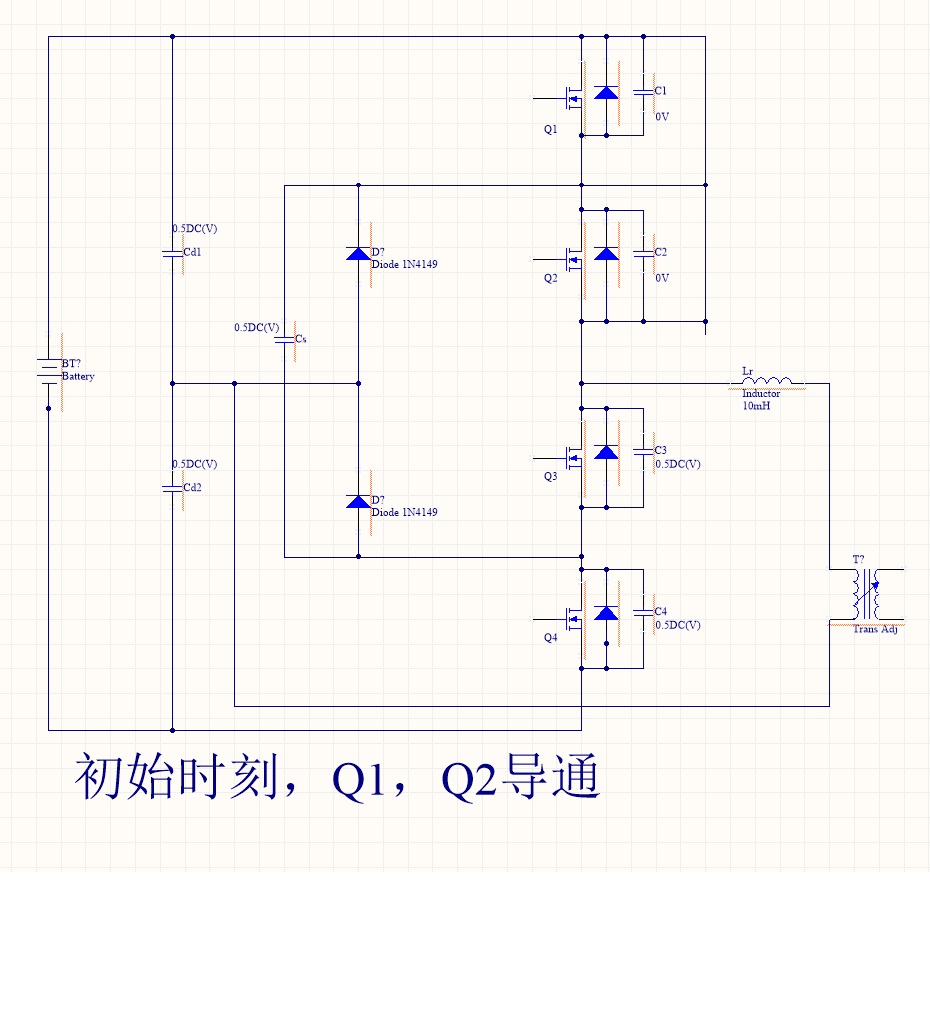

在这里插入图片描述
在这里插入图片描述

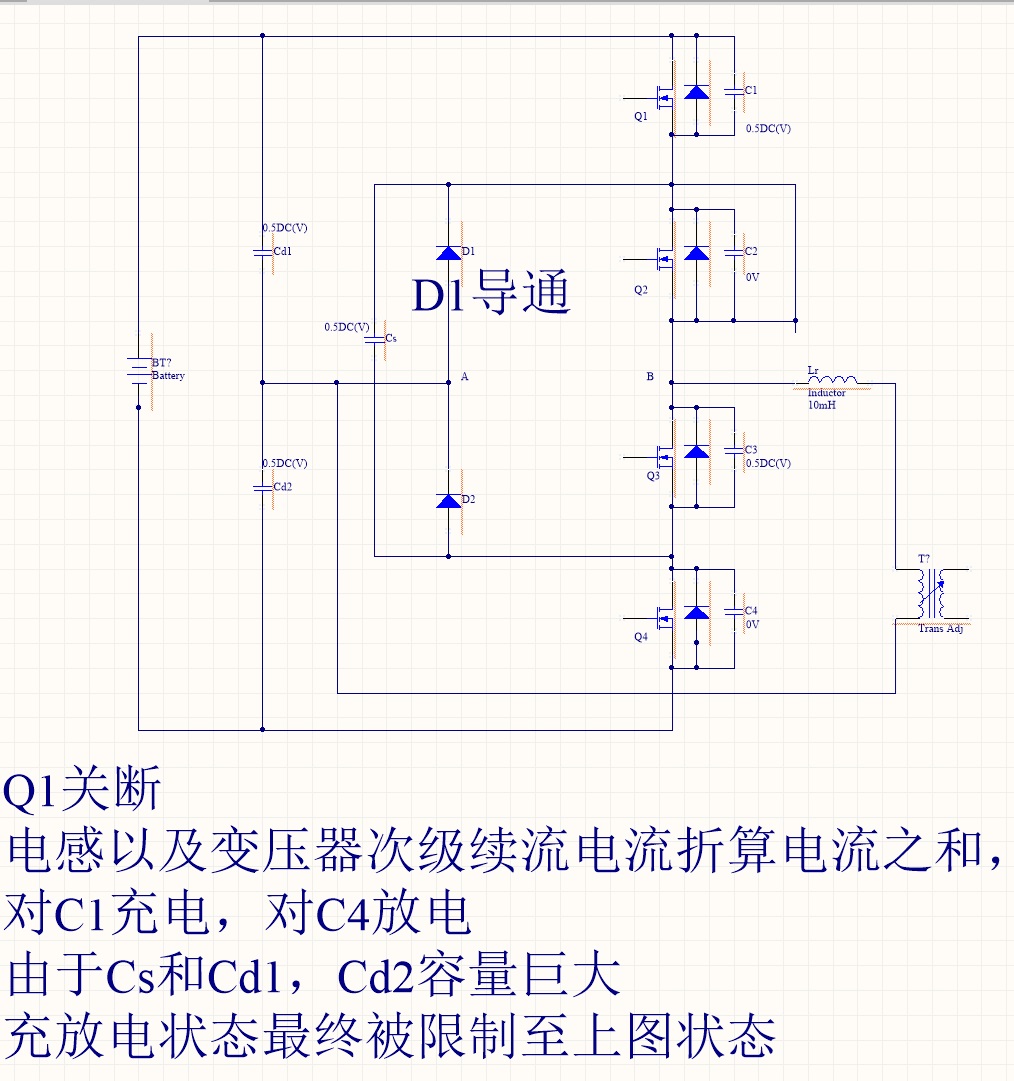

补充说明：C1被充电至0.5Vdc的时候，二极管D1导通，使C1不会被过充，续流电流流经D1，Q2，Lr，不会继续对C1充电，C1电压一直被钳位在0.5Vdc

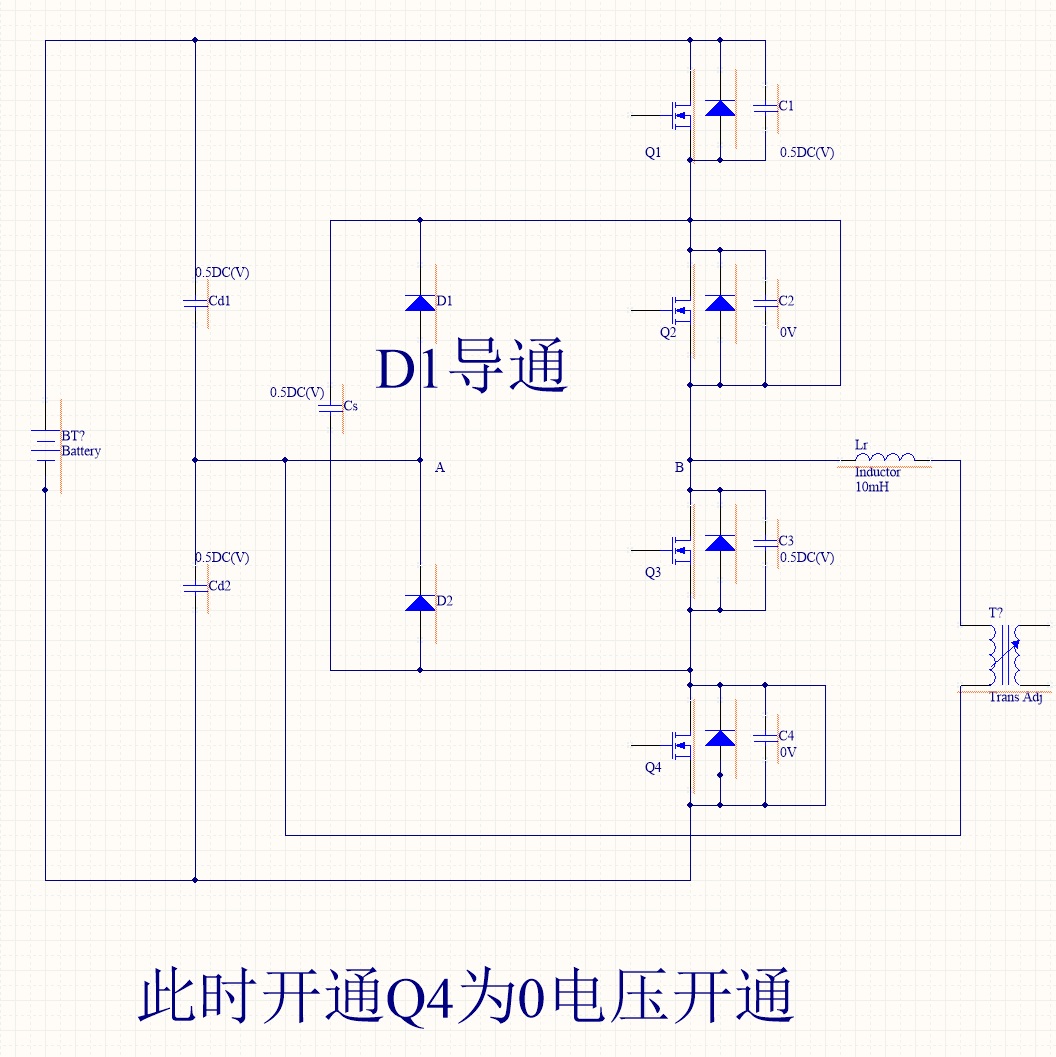

在这里插入图片描述

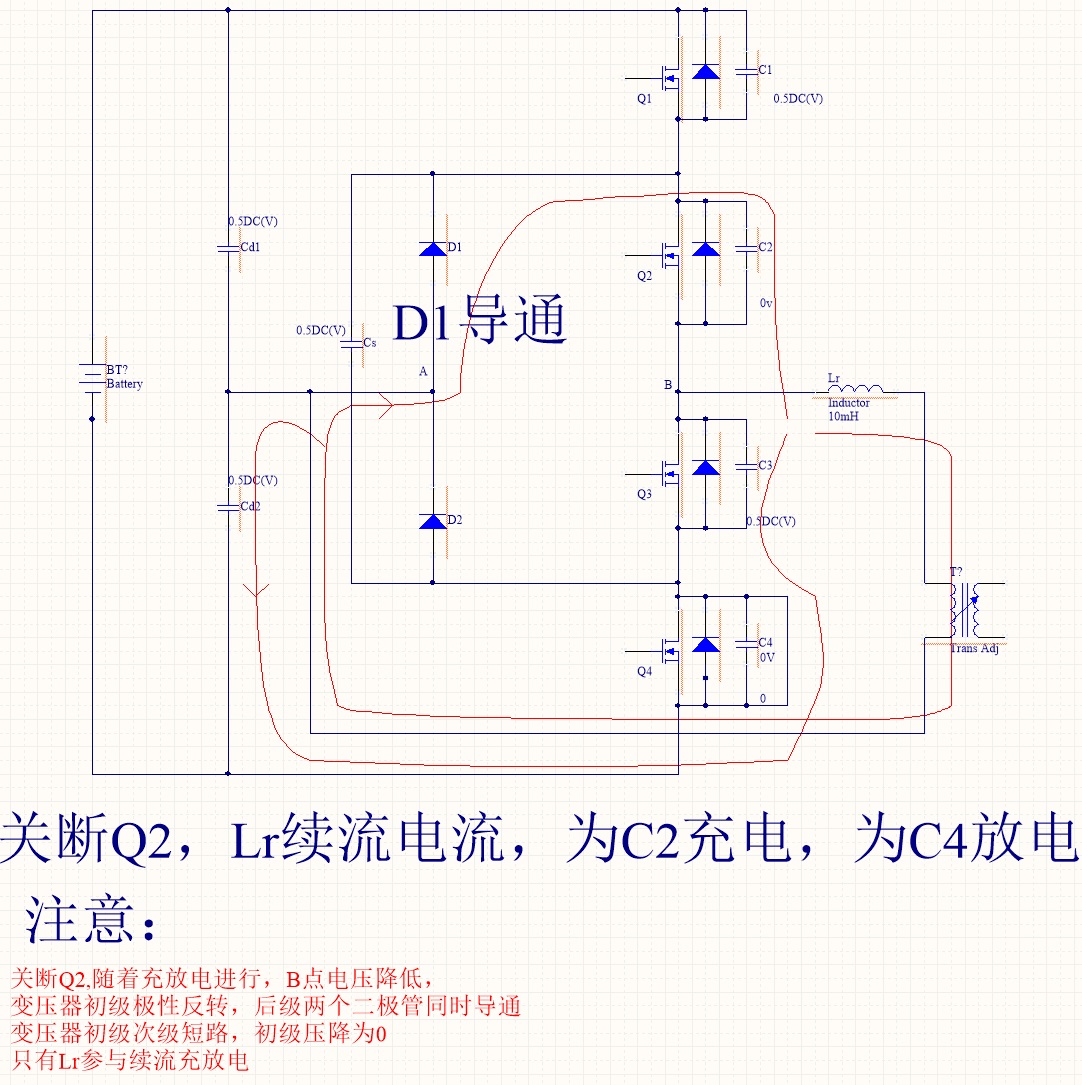

在这里插入图片描述

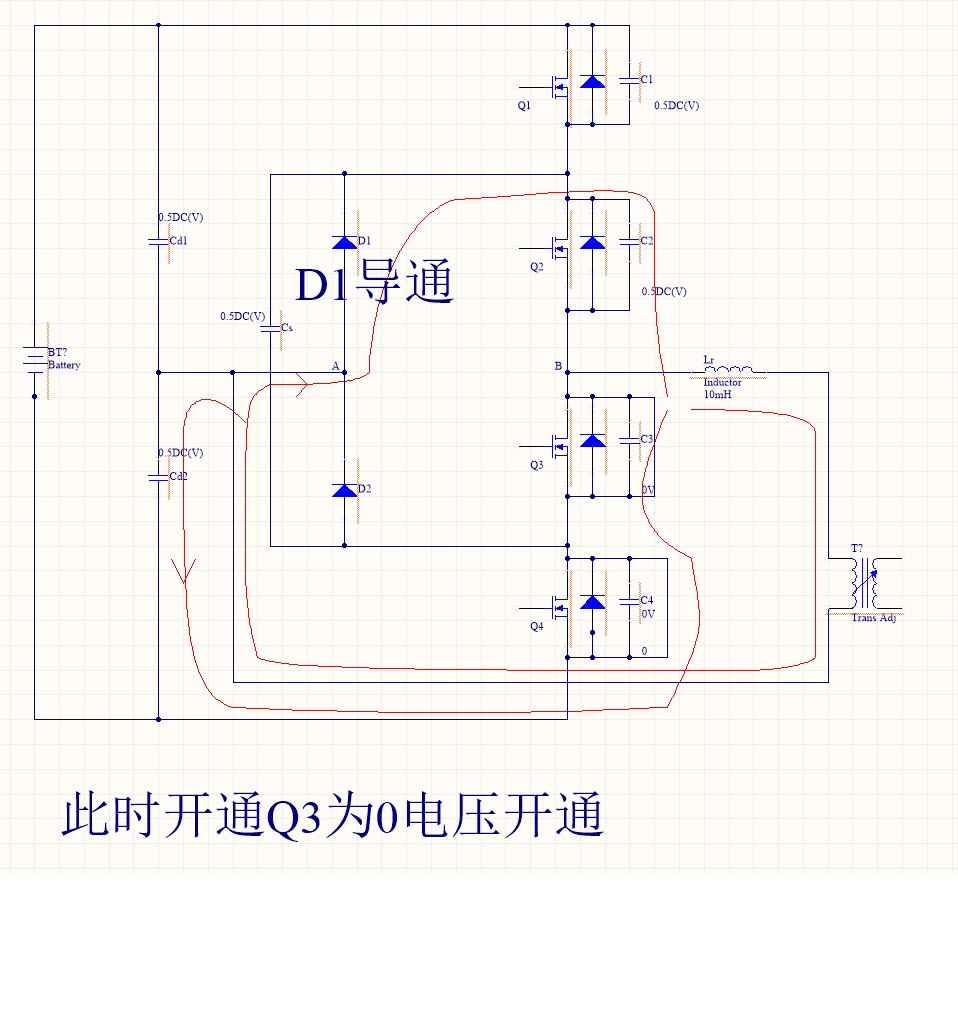

在这里插入图片描述

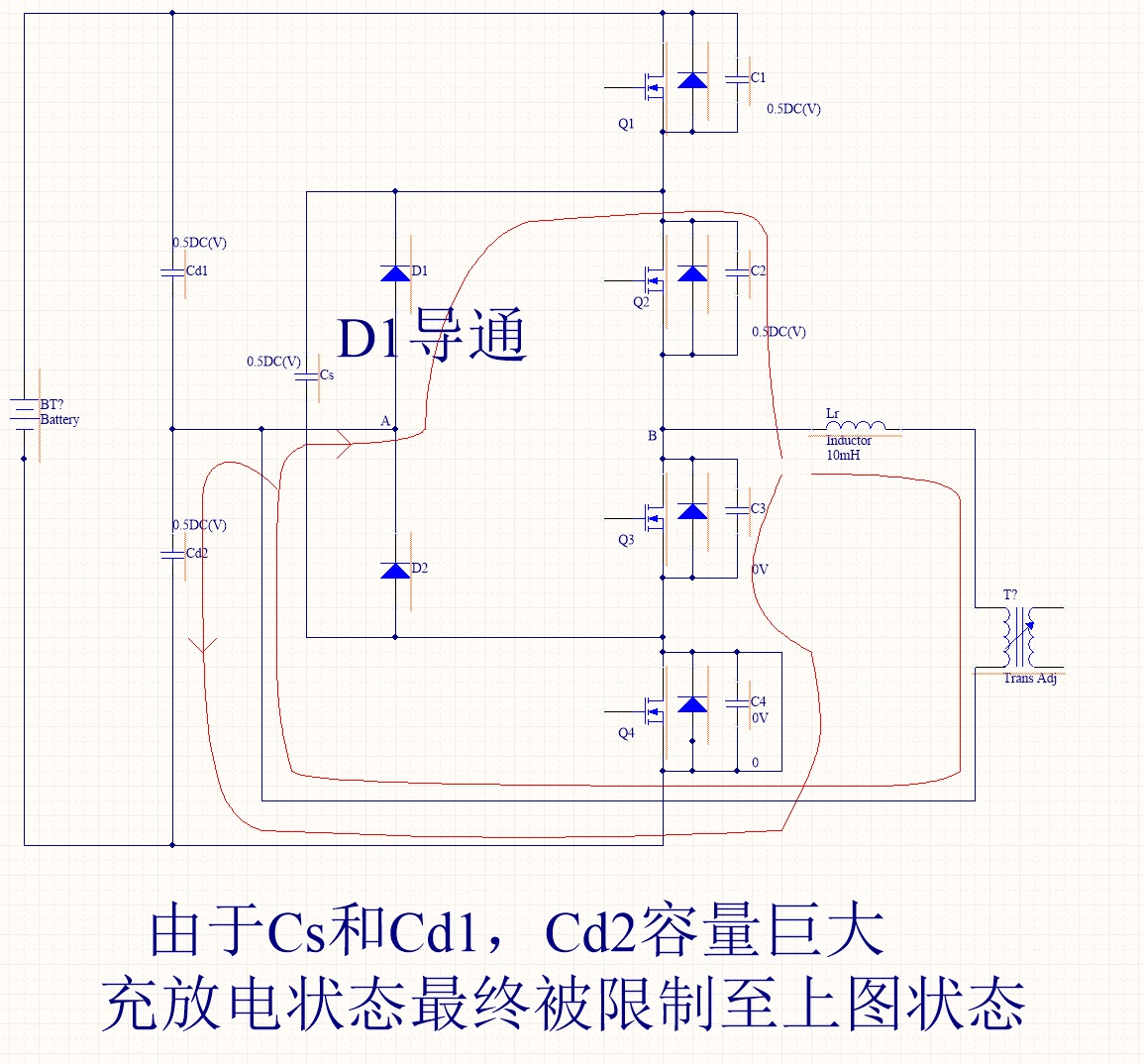

在这里插入图片描述
