Ozone V3.32a Jlink显示变量波形

目录

前言

Ozone 配合Jlink显示变量波形

导出数组查看高频变量波形

总结

---

前言

Ozone V3.32a使用总结-优快云博客

前面介绍了Ozone的安装和使用，因为调试需要，要看一些数据的波形。这里总结两种用Ozone查看变量波形的方法。

Ozone 配合Jlink显示变量波形

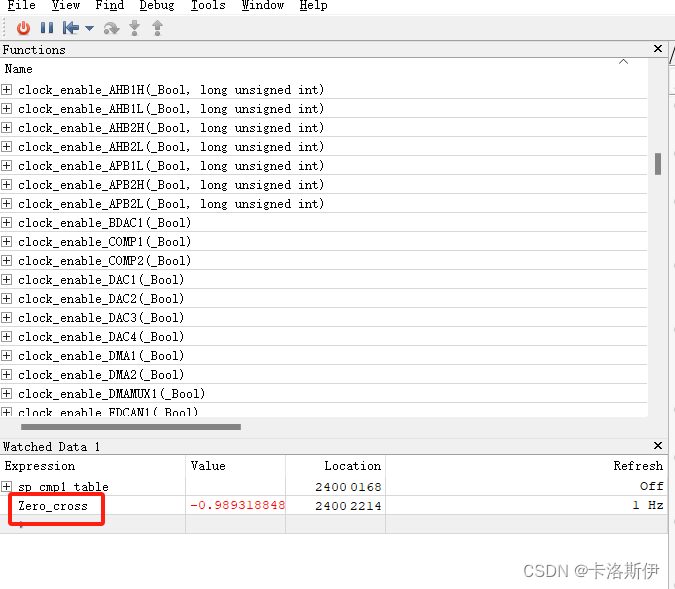

1. 下载并运行程序，把需要观看的变量放到watch窗口

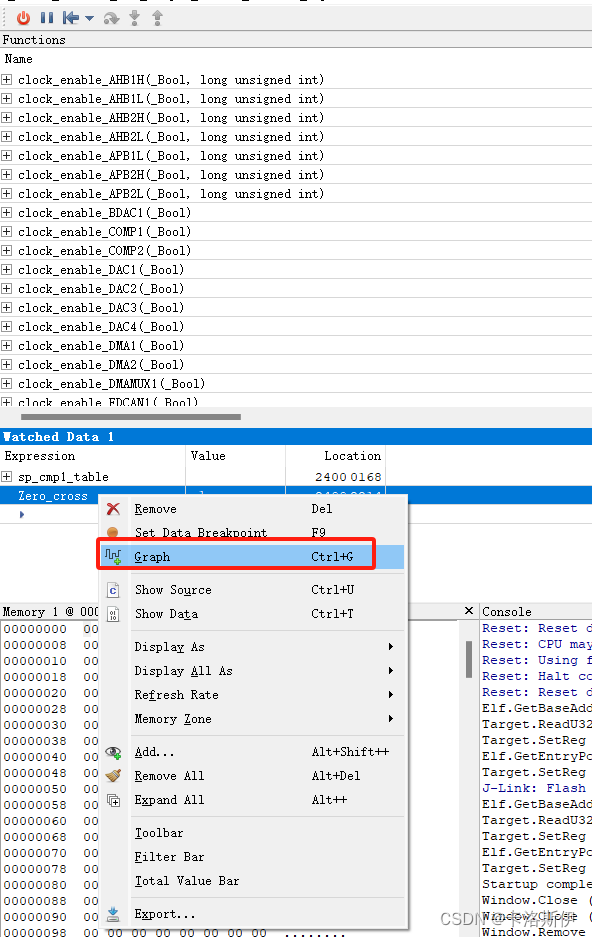

 2.右键，选择Graph

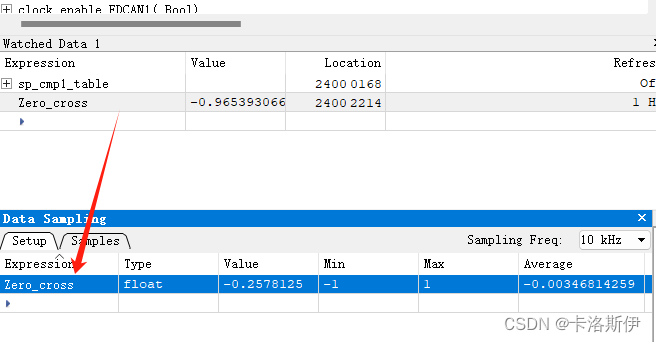

这时候在Data Sampling窗口就可以看到添加过来的变量，并且刷新速度非常快，这里可以调节Sampling Freq设置其刷新频率。

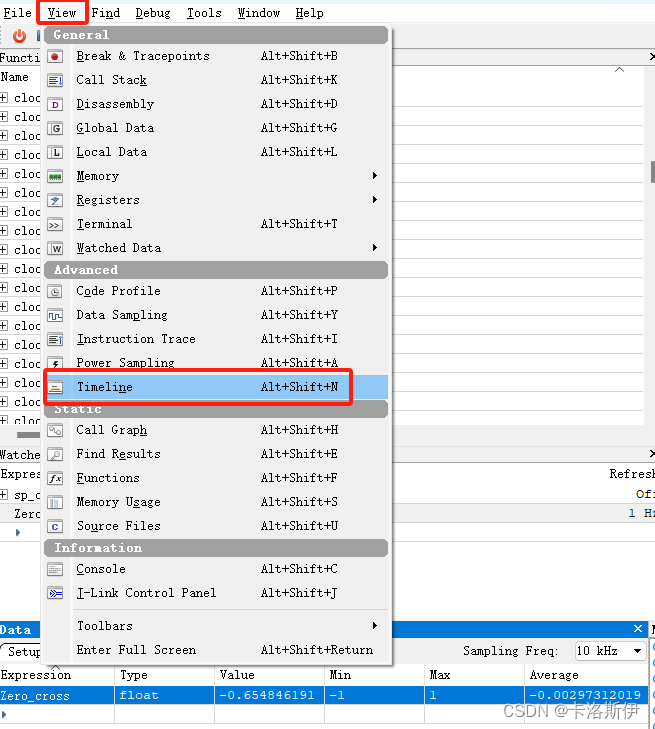

3.完成以上操作后 在View里选择Timeline

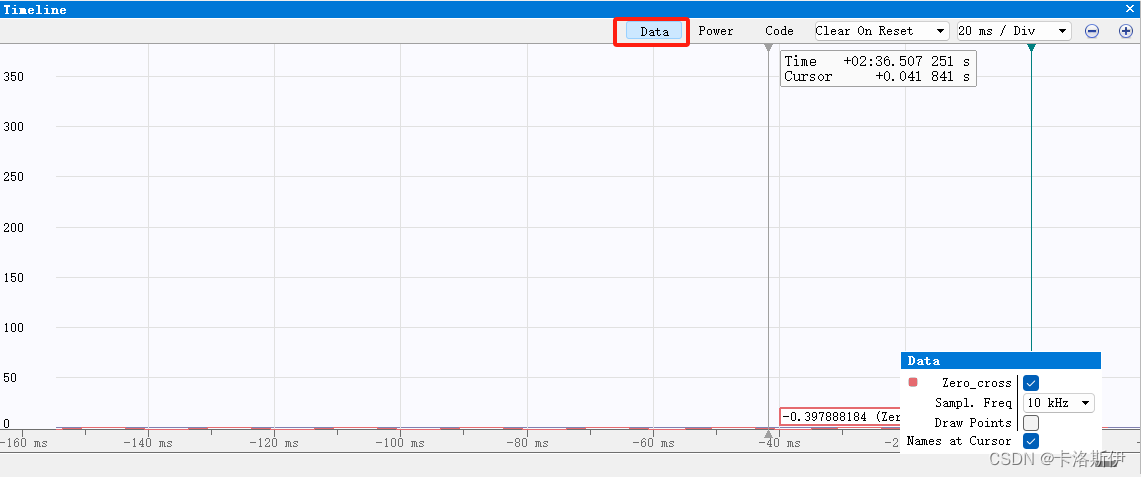

4.完成以上操作就会出现下面的窗口，选择Data.这时候显示的数据范围并不适合观看。

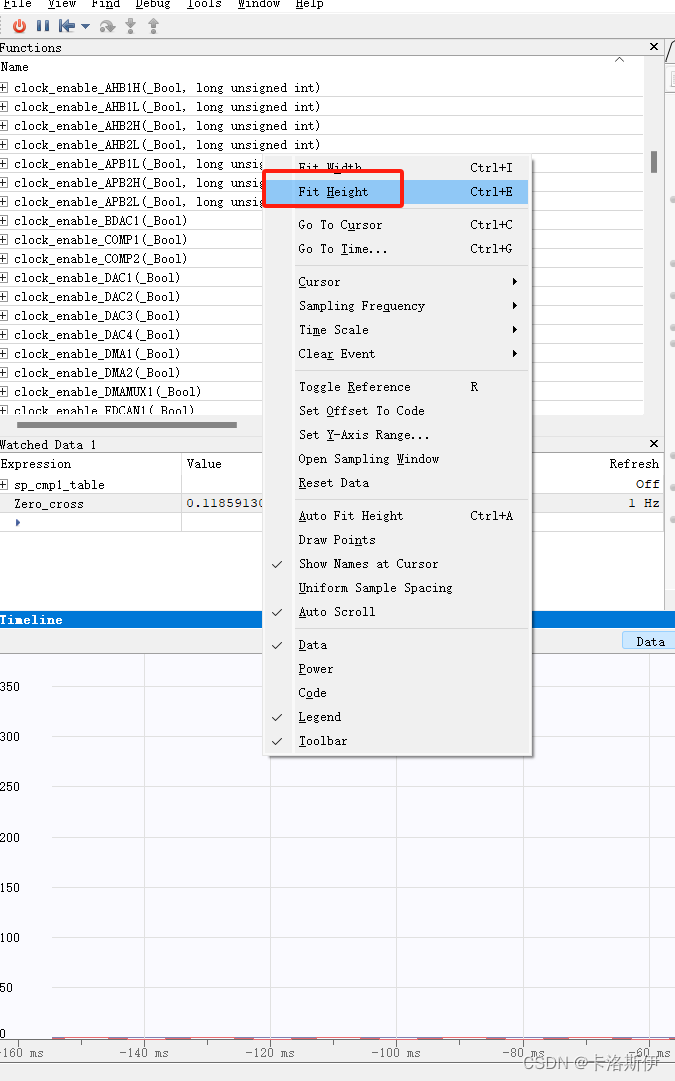

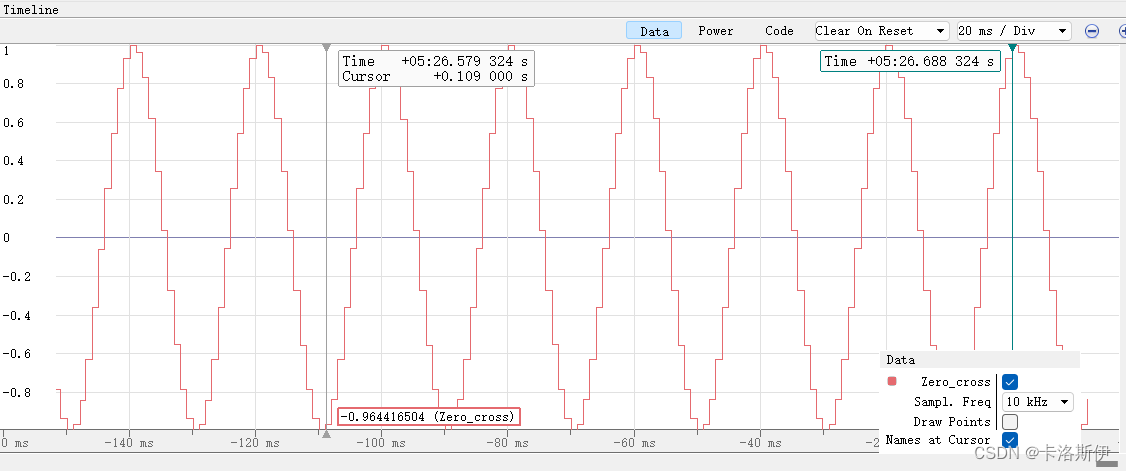

 5.在Timeline界面右键选择Fit Height，就会自动显示适合的范围。

如下图：

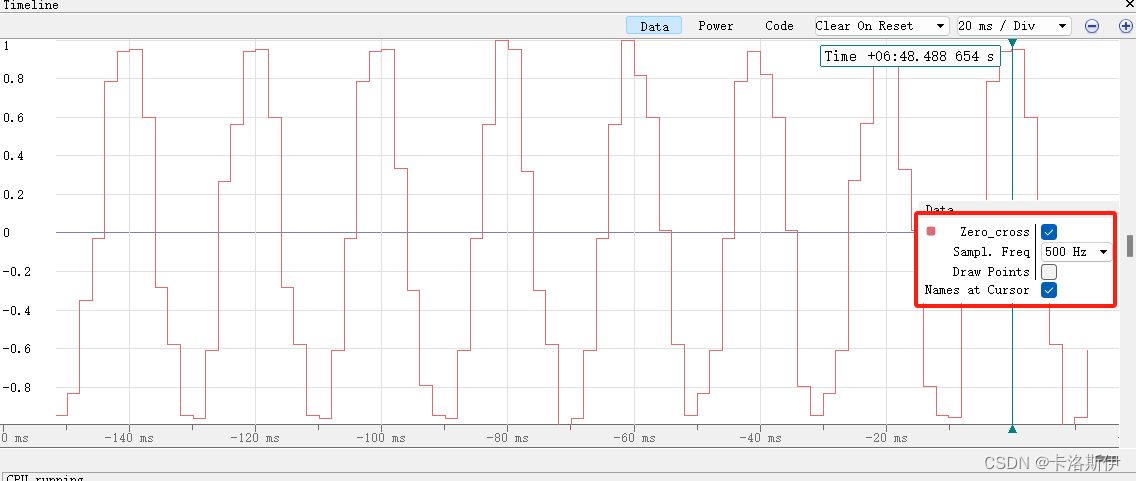

 还可以调节采样频率，如下高失真显示。

 实测这种显示频率有限，不过也可以满足一些实时性不是很高的调试任务。

导出数组查看高频变量波形

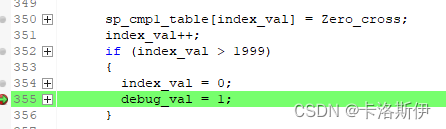

这种方法就比较麻烦，但是可以通过代码去调整采样频率，显示出每个采样点，看到真实的采样数据。这是一个100K的中断，每个中断都会输出一次过零信号，把连续2000个数据放到数组里面。

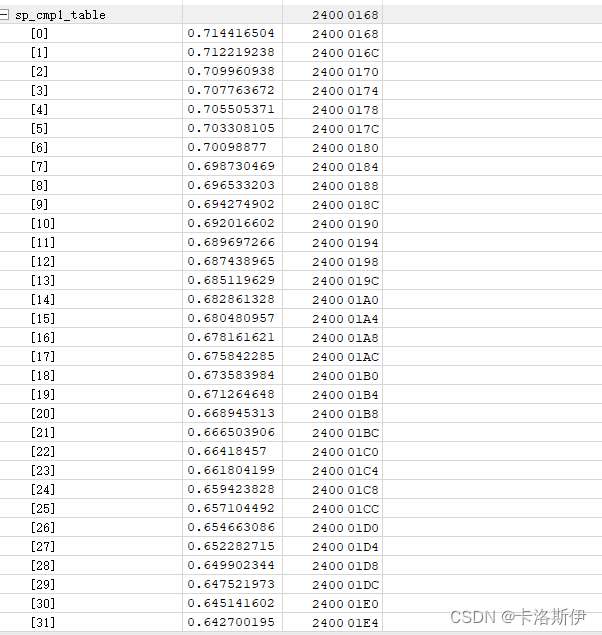

 如下图，正弦过零的点就会保存在数组里。

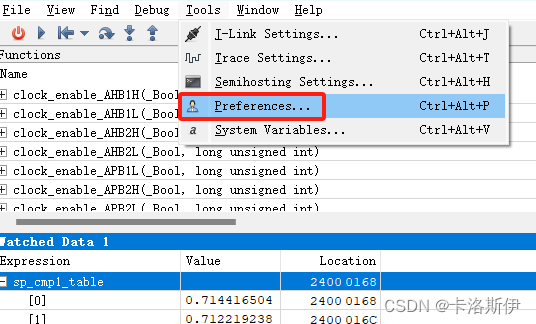

如果watch窗口里数组不能完全显示，需要做相应的配置，在Tools里选择Preferences

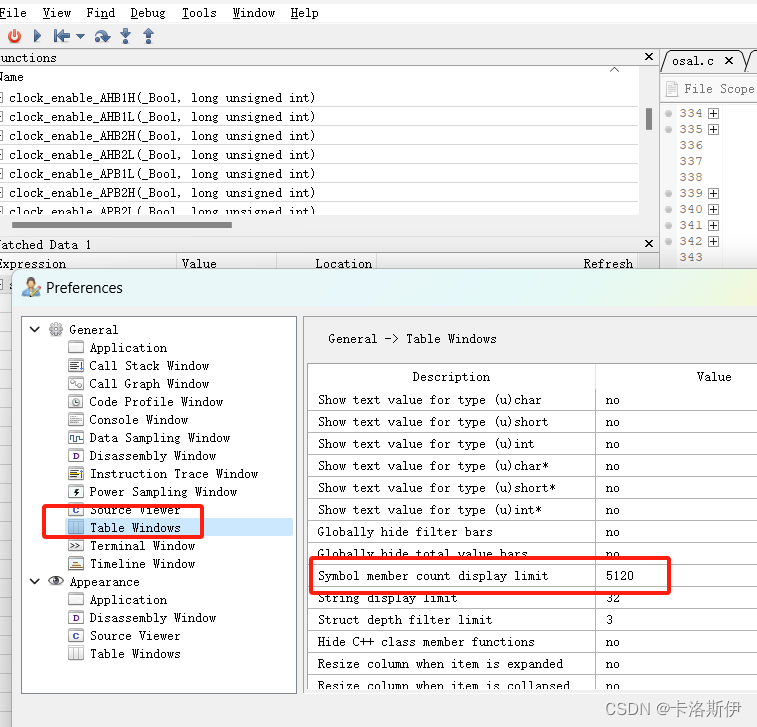

 配置显示的上限，根据自己需求选即可。

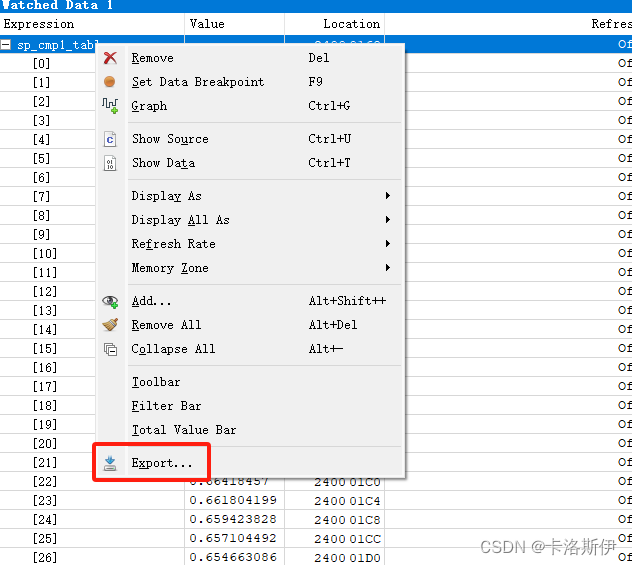

 数组里存放好数据后直接导出。

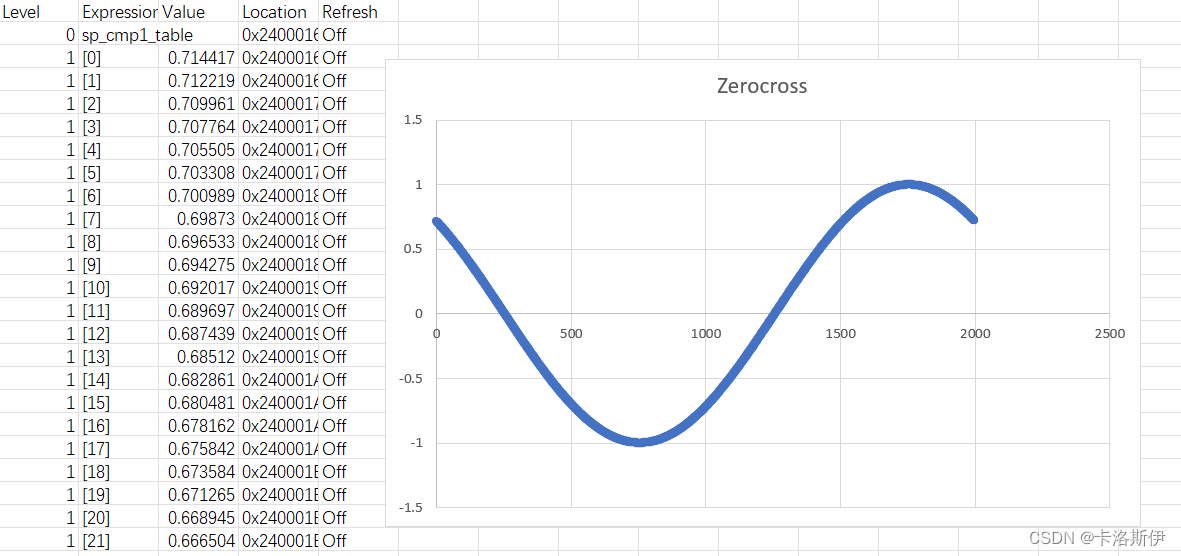

 得到一个csv文件，就可以用excel对数据进行处理了，因为是一个周期存一次，数据量比较大，也可以通过软件多个周期存一次，采样率可以从100K变到50K等等。可以根据实际需求进行调整，方便查找Bug。

总结

查看变量波形在很多调试场合是比较方便且常用的，具体的使用根据调试经验适当选择即可。也是花了不少功夫才找到这些功能，这里记录总结下。
