本文档详细介绍了如何使用Ozone调试器替代GDB进行Keil工程的调试。首先创建新工程，选择目标设备和JLink，加载AXF文件。针对FreeRTOS系统，需要手动配置OS插件。通过编辑.jdebug文件或在Console中输入命令启用FreeRTOS插件。成功连接设备后，可halt CPU并保存快照以分析现场。Ozone提供丰富的调试窗口，便于观察和分析程序状态。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

对于keil编译的工程没法用gdb调试（我没发现方法），那就用Ozone调试，
官网
https://www.segger.com/products/development-tools/ozone-j-link-debugger/

下面演示怎么建工程

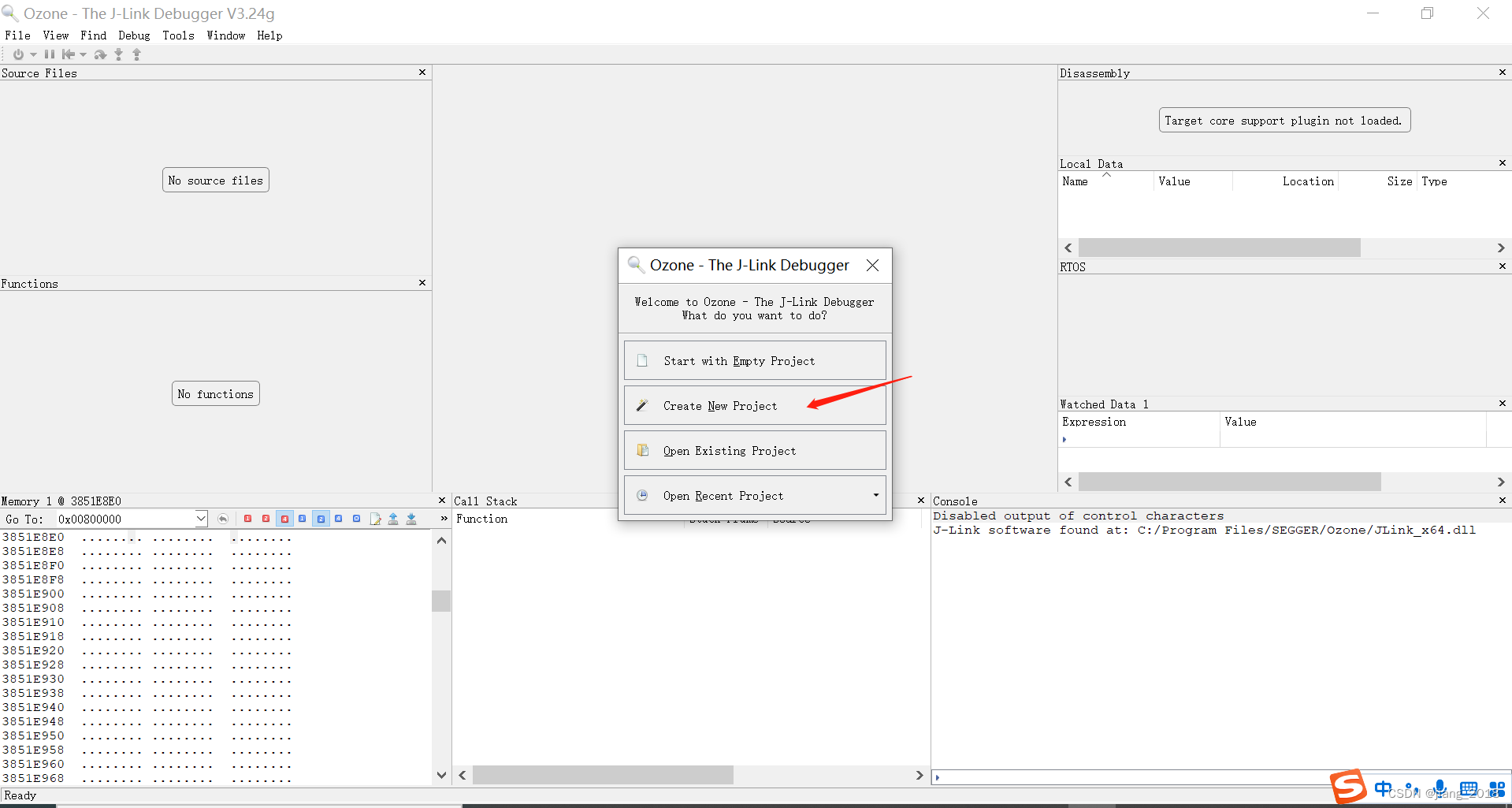

1 创建新工程

在这里插入图片描述

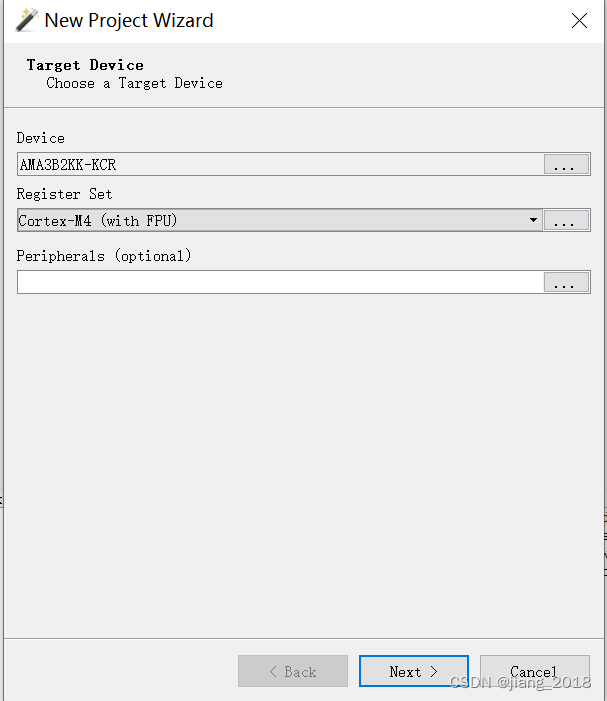

2.选择设备

在这里插入图片描述

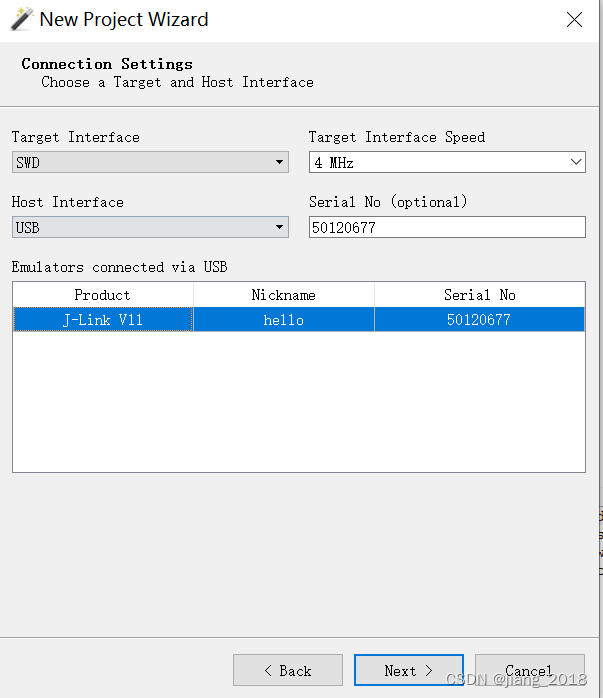

3.选择jlink

在这里插入图片描述

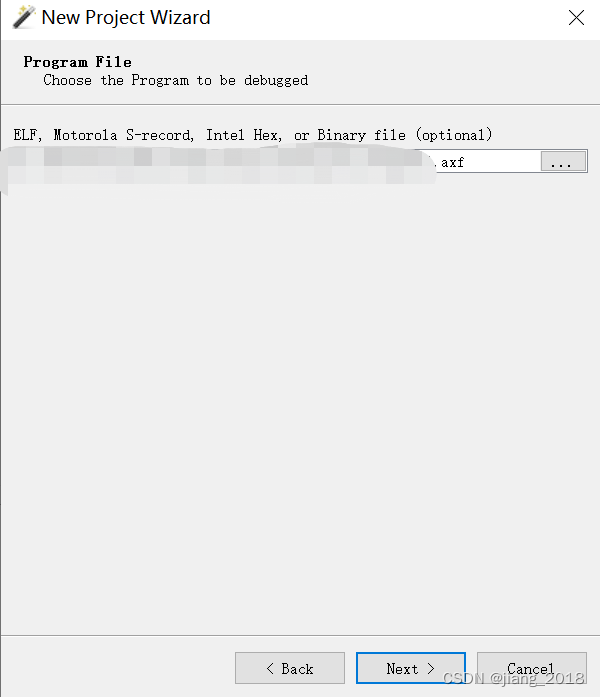

4.选择axf文件

在这里插入图片描述

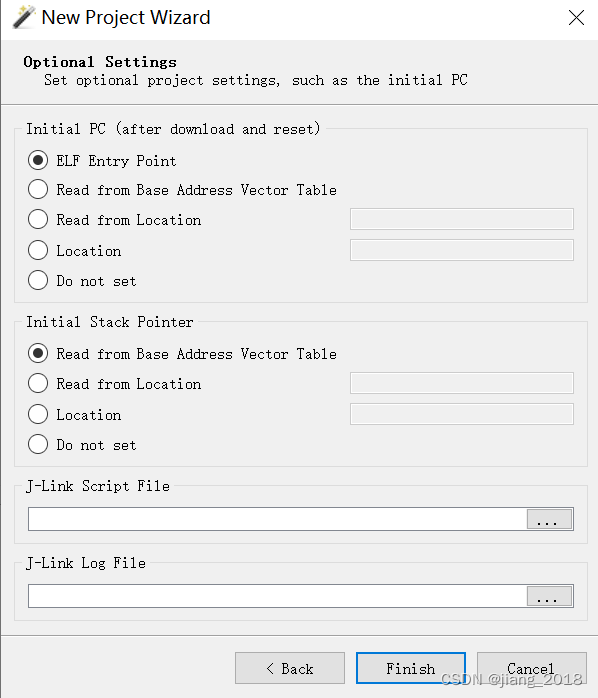

也可以手动输入Reset的pc和sp的值
在这里插入图片描述

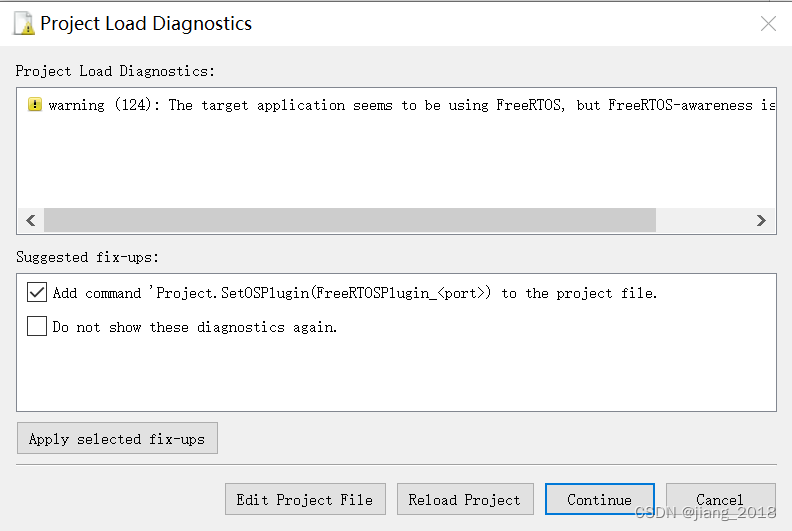

5，如下警告是发现了你连接的设备运行在FreeRTOS但是没找到插件，先直接继续

在这里插入图片描述

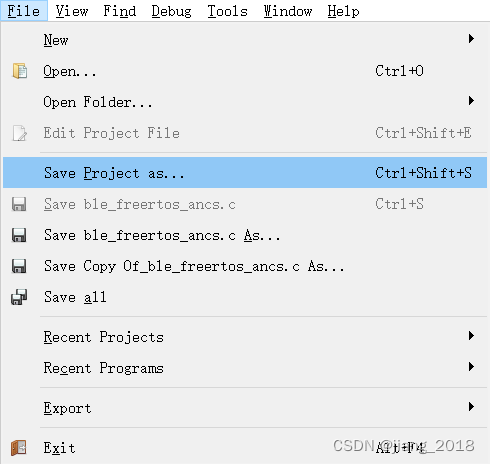

6.保存工程

在这里插入图片描述

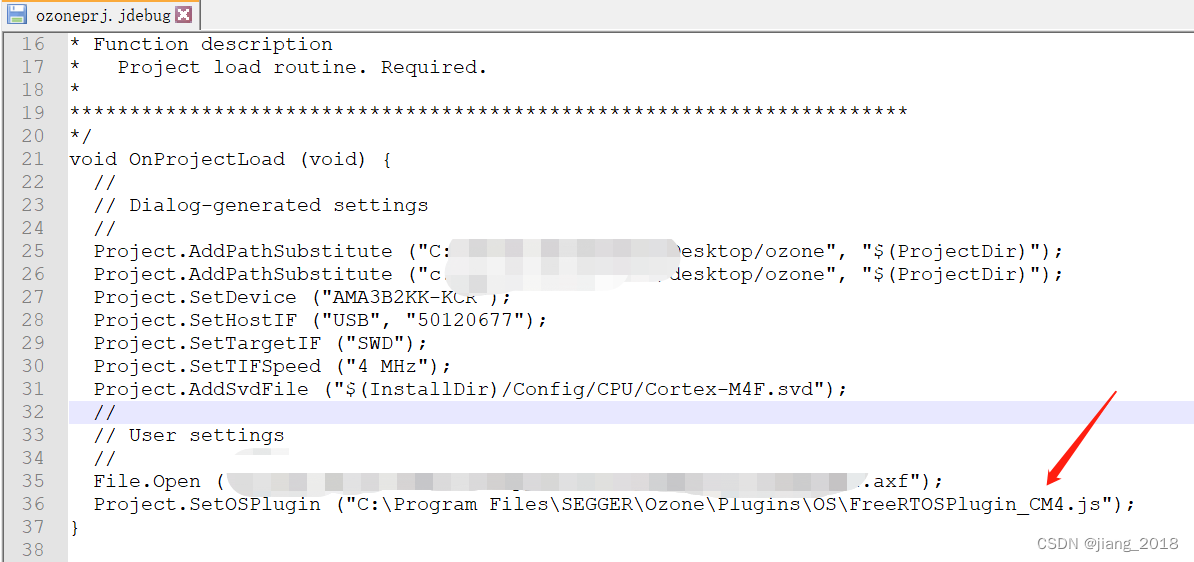

7.编辑后缀.jdebug的文件，把FreeRTOS的插件加上

在这里插入图片描述
也可以直接在Console输入

Project.SetOSPlugin ("C:\Program Files\SEGGER\Ozone\Plugins\OS\FreeRTOSPlugin_CM4.js");

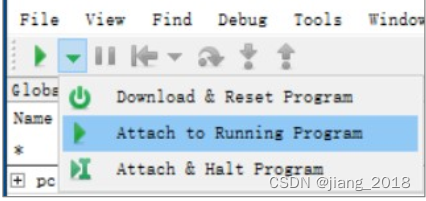

8.用ozone重新打开jdebug文件，连接设备

在这里插入图片描述

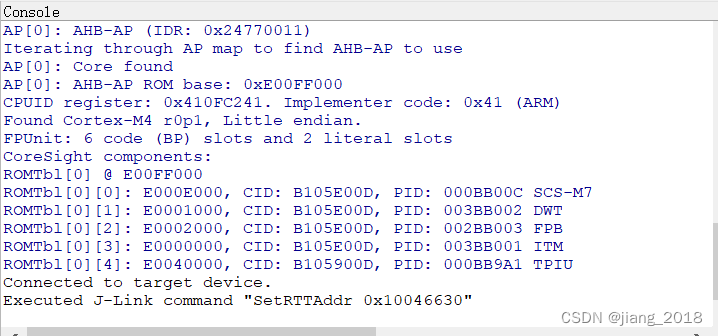

Console如下显示表示已经连上
在这里插入图片描述

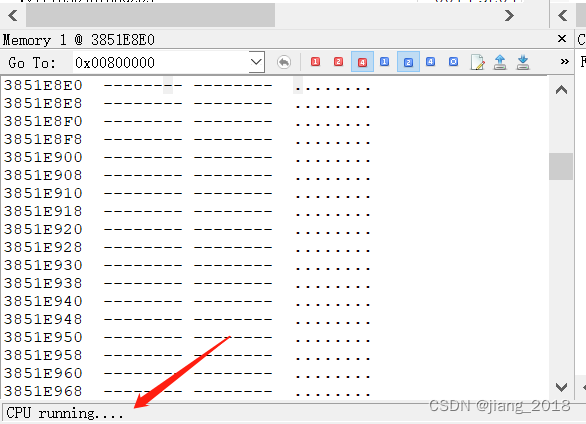

左下显示正在运行
在这里插入图片描述

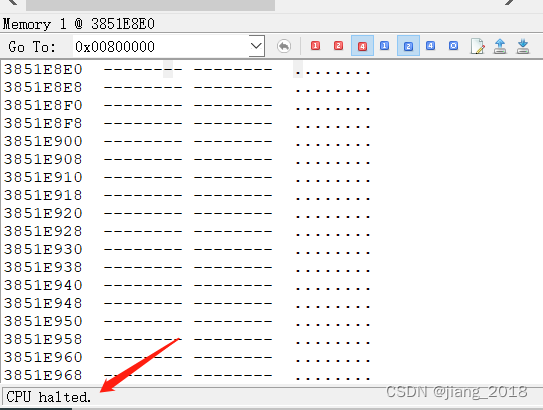

9，halt住cpu

在这里插入图片描述
或者直接在Console输入Debug.Halt();就可以查看现场
在这里插入图片描述

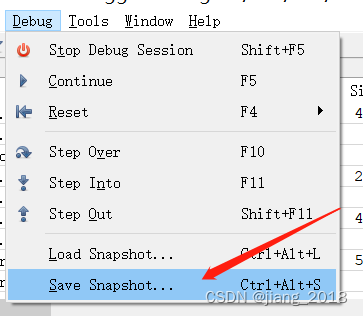

10，如果需要保存现场后续再分析则可以保存快照

在这里插入图片描述

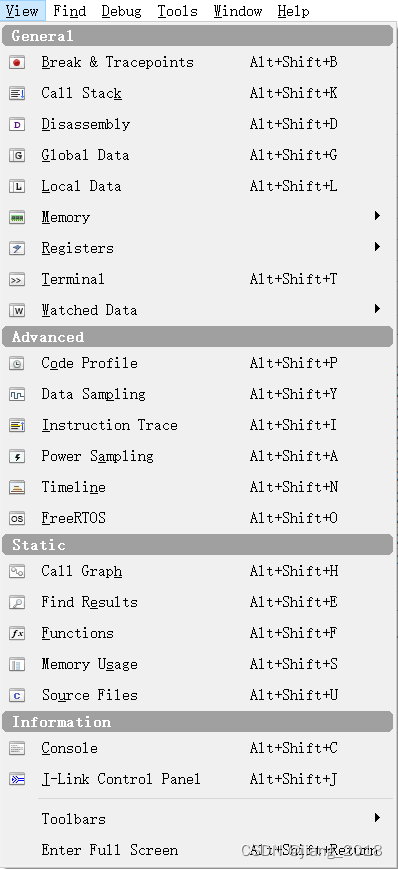

11.有如下窗口能观察

在这里插入图片描述
