S03 卡通草地渲染思路

最新推荐文章于 2025-03-07 12:44:06 发布

TA_Soli

最新推荐文章于 2025-03-07 12:44:06 发布

阅读量747

点赞数 2

分类专栏： Shader

本文链接：https://blog.youkuaiyun.com/weixin_42653501/article/details/105959644

版权

本文介绍了卡通草地渲染的基本思路和实现细节，包括通过地面网格顶点生成随机方向的三角形，利用流向图模拟风吹效果，对三角形进行细分以形成草的形状，并添加阴影和光照。同时，分享了在实现过程中应用DRY原则简化代码和切线空间在构建坐标系中的重要性。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

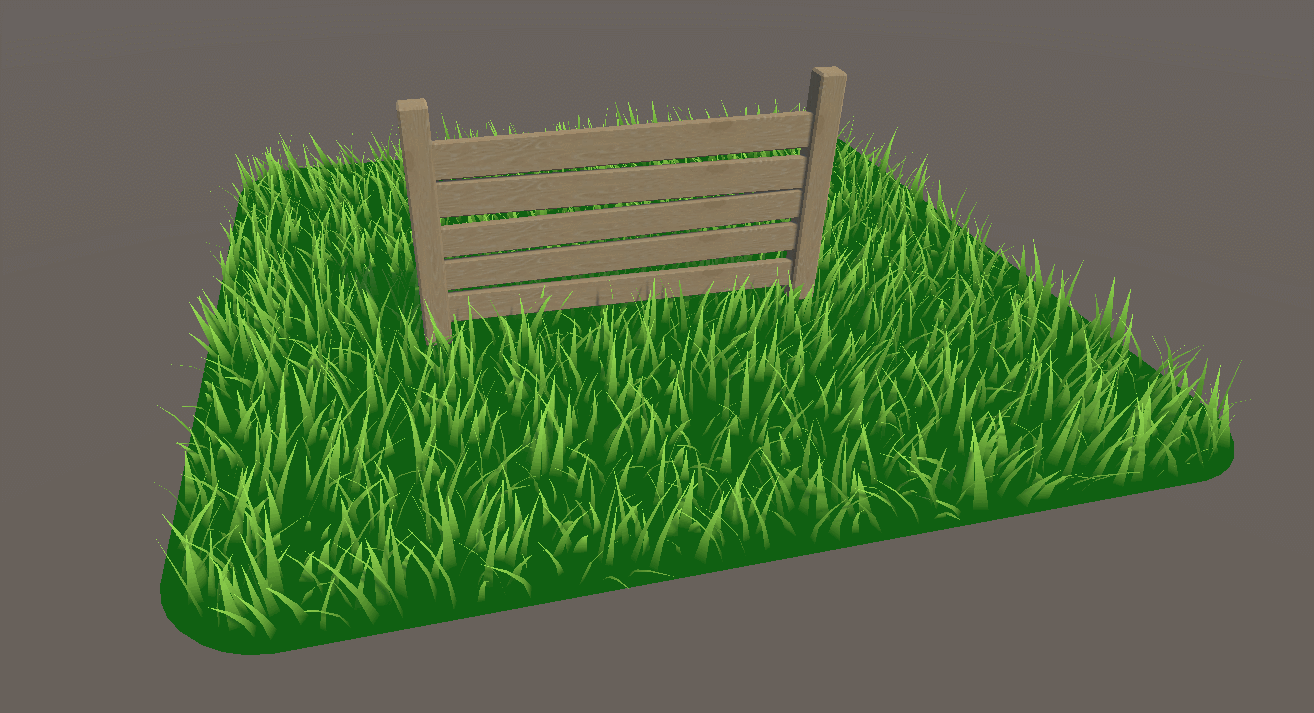

码上效果图：
在这里插入图片描述

官方教程链接：https://roystan.net/articles/grass-shader.html

个人能力有限，就不再班门弄斧了，下面简单介绍一下基本思路与个人经验总结，仅供学习参考_(:з」∠)_

1、基本思路

通过地面网格顶点生成三角形
调整三角形的方向随机
细分网格，调整草地疏密
利用流向图（Flow Map）来添加风
对生成的三角形进行细分，使其能够弯曲成草的样子
添加阴影接收与阴影投射
加入光照

——————完成

2、代码展示

MyGrass.shader

Shader "MayoHa/MyGrass"
{
    Properties
    {
        _BottomColor("Bottom Color",Color) = (1,1,1,1)
        _TopColor("Top Color",Color) = (1,1,1,1)
        _BendRotationRandom("Bend Rotation Random",Range(0,1)) = 0.2
        _BladeWidth("Blade Width", Float) = 0.05
        _BladeWidthRandom("Blade Width Random", Float) = 0.02
        _BladeHeight("Blade Height", Float) = 0.5
        _BladeHeightRandom("Blade Height Random", Float) = 0.3
        _TessellationUniform("Tessellation Uniform",Range(1,64)) = 1
        _WindDistortionMap("Wind Distortion Map", 2D) = "white" {}
        _WindFrequency("Wind Frequency", Vector) = (0.05, 0.05, 0, 0)
        _WindStrength("Wind Strength", Float) = 1
        _BladeForward("Blade Forward Amount", Float) = 0.38
        _BladeCurve("Blade Curvature Amount", Range(1, 4)) = 2
        _TranslucentGain("Translucent Gain", Range(0,1)) = 0.5


    }

    CGINCLUDE

    #include "UnityCG.cginc"
    #include "Autolight.cginc"
    #include "CustomTessellation.cginc"

    #define BLADE_SEGMENTS 3


    fixed4 _BottomColor,_TopColor;
    half _BendRotationRandom;
    float _BladeHeight;
    float _BladeHeightRandom;
    float _BladeWidth;
    float _BladeWidthRandom;
    sampler2D _WindDistortionMap;
    float4 _WindDistortionMap_ST;
    float2 _WindFrequency;
    float _WindStrength;
    float _BladeForward;
    float _BladeCurve;
    float _TranslucentGain;




    //to frag Shader
    struct geometryOutput{
        float4 pos : SV_POSITION;
        float2 uv : TEXCOORD0;
        float3 normal : NORMAL;
        unityShadowCoord4 _ShadowCoord : TEXCOORD1;


    };

    //DRY
    geometryOutput DRY(float3 pos,float2 uv,float3 localNormal){
        geometryOutput o;
        o.pos = UnityObjectTo
