0425 基于单片机的防酒驾系统设计 (电路+仿真+程序+论文)(51+1602+MQ3+AD0832+24C02+JK+KEY5)

摘要

本文设计了一种基于单片机的防酒驾系统，旨在有效预防和减少酒后驾驶行为。系统以51/52单片机为主控芯片，采用MQ3传感器和AD0832模数转换器检测酒精浓度，通过1602液晶显示屏实时显示当前浓度和报警值设置。系统具备双重报警功能：当检测到浓度超过"酒驾"报警值时，红灯亮起；当浓度超过"醉驾"报警值时，红灯亮起同时蜂鸣器启动。此外，系统还提供了报警值设置、浓度值保存和查询等功能。通过硬件设计、软件编程和仿真测试，验证了系统的可行性和可靠性。本设计具有成本低、实用性强等特点，可广泛应用于车辆安全领域，为提高道路交通安全提供技术支持。

关键词 单片机；防酒驾；MQ3传感器；AD0832；1602液晶；报警系统

引言

随着社会经济的快速发展和汽车保有量的不断增加，道路交通安全问题日益突出。其中，酒后驾驶是导致交通事故的主要原因之一，严重威胁着人们的生命财产安全。据统计，全球每年因酒驾造成的交通事故死亡人数高达数十万。因此，开发一种有效、可靠的防酒驾系统具有重要的现实意义。

近年来，基于单片机的防酒驾系统因其成本低、性能稳定、易于实现等优点，受到了广泛关注和研究。国内外学者在该领域进行了大量探索，提出了多种设计方案。例如，有研究者采用STM32单片机结合MQ-3传感器实现了酒精浓度检测和报警功能；还有学者利用Arduino平台开发了具有无线传输功能的防酒驾系统。然而，现有系统在报警精度、功能完善性和用户体验等方面仍有改进空间。

本研究旨在设计一种功能全面、性能稳定的防酒驾系统。与现有系统相比，本设计具有以下创新点：1）采用51/52单片机作为主控芯片，兼顾性能和成本；2）集成MQ3传感器和AD0832模数转换器，提高检测精度；3）提供双重报警机制，区分"酒驾"和"醉驾"状态；4）增加浓度值保存和查询功能，便于后续分析和取证。通过本设计，我们期望为预防酒后驾驶提供一种有效的技术解决方案，为提高道路交通安全水平做出贡献。

一、系统总体设计

本设计采用模块化思想，将系统划分为多个功能模块，包括主控模块、酒精浓度检测模块、显示模块、报警模块和按键输入模块。系统以51/52单片机为核心控制器，负责协调各模块的工作。酒精浓度检测模块由MQ3传感器和AD0832模数转换器组成，用于实时采集环境中的酒精浓度数据。显示模块采用1602液晶显示屏，用于显示当前酒精浓度、报警值设置等信息。报警模块包括LED指示灯和蜂鸣器，用于实现视觉和听觉双重报警。按键输入模块用于设置报警值和操作系统功能。

系统的工作原理如下：MQ3传感器检测环境中的酒精浓度，将模拟信号传输给AD0832进行模数转换。转换后的数字信号被送入单片机进行处理和分析。单片机将当前酒精浓度与预设的报警值进行比较，若超过"酒驾"或"醉驾"阈值，则触发相应的报警装置。同时，单片机将浓度数据和系统状态信息发送到1602液晶屏进行显示。用户可以通过按键设置报警值、保存当前浓度数据或查询历史记录。整个系统实现了酒精浓度的实时监测、超标报警和数据存储等功能，为预防酒后驾驶提供了有效的技术手段。

二、硬件设计

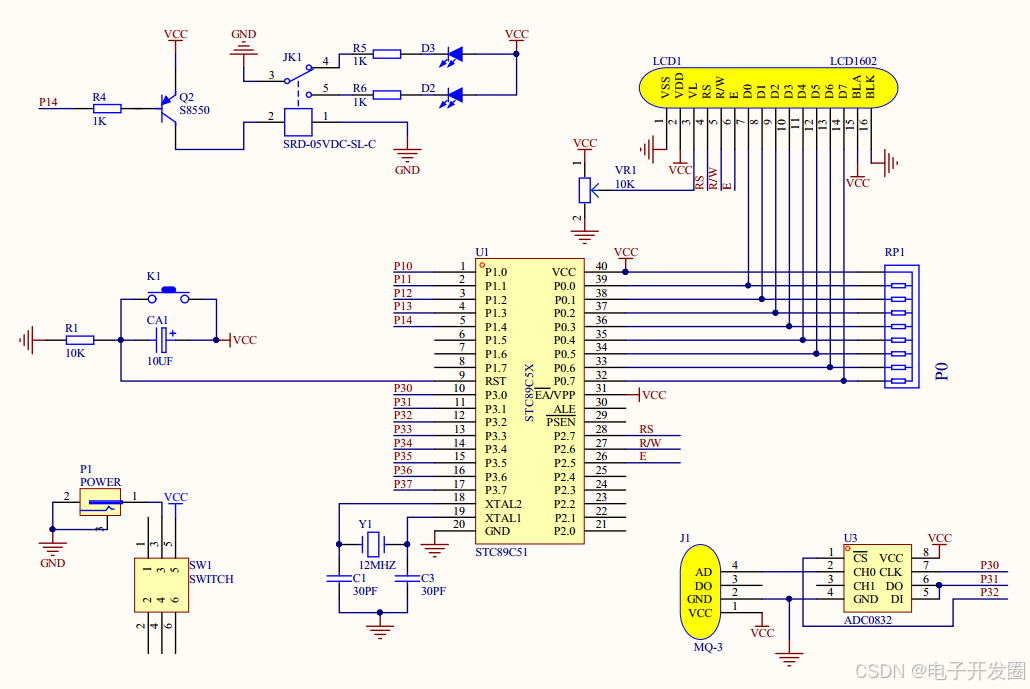

主控模块采用51/52系列单片机作为核心控制器。该系列单片机具有成本低、性能稳定、易于编程等优点，非常适合本设计的需求。单片机负责接收和处理来自各传感器的数据，控制显示模块和报警模块的工作，并响应按键输入。其内部集成的定时器、中断系统和I/O端口为系统功能的实现提供了硬件基础。

酒精浓度检测模块由MQ3传感器和AD0832模数转换器组成。MQ3是一种半导体气敏传感器，对酒精蒸气具有高灵敏度和快速响应特性。当传感器暴露在含有酒精的环境中时，其电导率会随酒精浓度变化而变化。AD0832是一款8位串行输出模数转换器，用于将MQ3输出的模拟信号转换为数字信号，供单片机处理。该模块的设计充分考虑了检测精度和响应速度，确保系统能够准确、及时地检测酒精浓度变化。

显示模块采用1602液晶显示屏，它是一种常见的字符型LCD模块，可以显示16x2个字符。该模块通过并行接口与单片机连接，用于实时显示当前酒精浓度、报警值设置等信息。1602液晶具有低功耗、显示清晰、接口简单等优点，非常适合本系统的需求。通过合理的电路设计和软件编程，实现了信息的清晰、稳定显示。

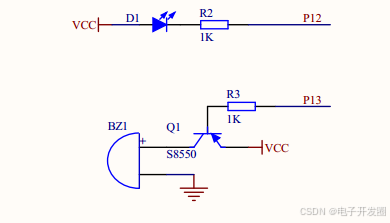

报警模块包括红色LED指示灯和蜂鸣器，用于实现视觉和听觉双重报警。当检测到的酒精浓度超过"酒驾"阈值时，单片机控制LED灯亮起；当浓度超过"醉驾"阈值时，LED灯亮起的同时蜂鸣器也会发出警报声。这种双重报警机制可以有效提醒驾驶员和周围人员注意酒驾风险，提高系统的警示效果。

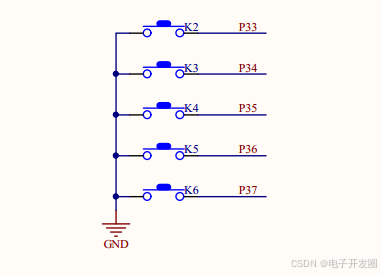

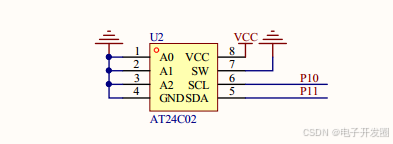

按键输入模块由多个轻触开关组成，用于实现报警值设置、数据保存和查询等功能。通过合理的按键布局和软件设计，用户可以方便地操作系统，设置个性化的报警阈值，保存重要的检测数据，并在需要时查询历史记录。该模块的设计充分考虑了用户操作的便捷性和系统的实用性。

三、软件设计

系统软件采用模块化设计思想，主要包括主程序、酒精浓度检测子程序、显示子程序、报警子程序和按键处理子程序。主程序负责系统的初始化和各模块的协调工作。系统上电后，首先进行初始化设置，包括I/O端口配置、定时器设置、液晶屏初始化等。然后进入主循环，依次调用各功能子程序，实现酒精浓度检测、数据显示、报警判断和按键响应等功能。

酒精浓度检测子程序负责控制AD0832进行模数转换，并读取转换结果。程序首先发送控制信号启动AD0832，然后等待转换完成并读取数据。为了提高检测精度，程序采用了多次采样取平均值的算法。显示子程序负责将当前酒精浓度、报警值设置等信息显示在1602液晶屏上。程序通过合理的字符编码和光标控制，实现了信息的清晰、稳定显示。

报警子程序根据检测到的酒精浓度值与预设阈值进行比较，判断是否触发报警。程序设置了"酒驾"和"醉驾"两个阈值，分别对应不同的报警方式。按键处理子程序负责扫描按键状态，响应用户输入。程序实现了报警值设置、数据保存和查询等功能，通过状态机的方式处理复杂的按键操作逻辑。

为了提高系统的可靠性和实用性，软件设计中还加入了一些特殊处理。例如，为了防止误报警，程序设置了浓度变化的平滑处理算法；为了延长传感器寿命，程序实现了传感器的自动预热和休眠功能；为了提高用户体验，程序增加了操作提示音和错误提示等功能。这些细节处理使得系统更加智能化和人性化。

四、仿真设计与分析

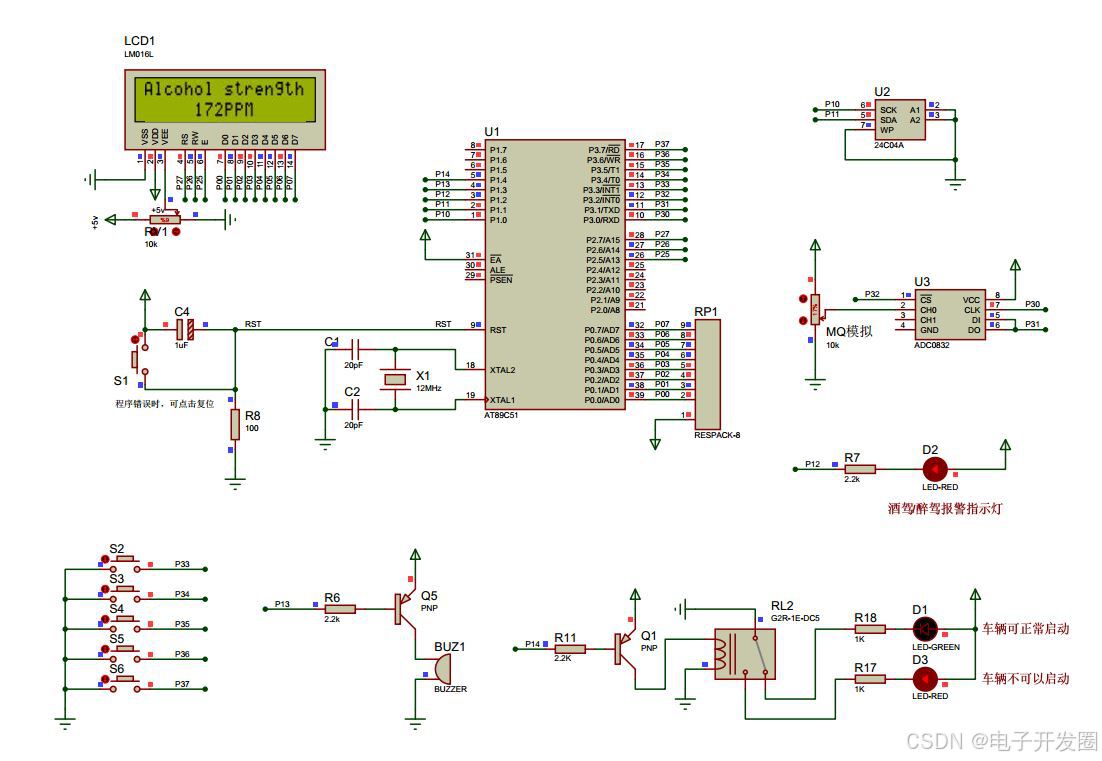

为了验证系统设计的可行性和可靠性，我们使用Proteus软件进行了系统仿真。仿真电路包括单片机最小系统、MQ3传感器模块、AD0832转换电路、1602液晶显示模块、报警电路和按键输入模块。通过合理设置各元件的参数和连接方式，成功构建了与实物系统高度一致的仿真模型。

在仿真过程中，我们重点测试了系统的核心功能。首先，通过调整MQ3传感器的模拟输出，模拟不同酒精浓度下的系统响应。观察1602液晶屏的显示内容，确认浓度检测和显示功能正常工作。然后，逐步提高模拟浓度值，测试系统的报警功能。当浓度超过"酒驾"阈值时，红色LED灯亮起；当浓度超过"醉驾"阈值时，LED灯亮起同时蜂鸣器发出警报声，验证了双重报警机制的有效性。

此外，我们还测试了按键输入功能。通过模拟按键操作，成功设置了不同的报警阈值，保存了多组检测数据，并能够准确查询历史记录。这些测试结果表明，系统的主要功能均能正常工作，达到了设计预期。

通过仿真分析，我们发现系统具有以下优点：1）检测精度高，能够准确反映酒精浓度变化；2）响应速度快，从浓度变化到报警触发的时间短；3）操作界面友好，易于使用；4）稳定性好，在长时间运行中未出现异常情况。这些优点使得本系统具有较高的实用价值和应用前景。

五、结论

本研究成功设计并实现了一种基于单片机的防酒驾系统。该系统以51/52单片机为核心，集成了酒精浓度检测、数据显示、超标报警和数据存储等功能。通过硬件设计、软件编程和仿真测试，验证了系统的可行性和可靠性。与现有系统相比，本设计在检测精度、功能完善性和用户体验等方面均有显著提升。

系统的主要创新点包括：1）采用MQ3传感器和AD0832模数转换器，提高了酒精浓度检测的准确性和稳定性；2）设计了双重报警机制，能够区分"酒驾"和"醉驾"状态，提高了警示效果；3）增加了浓度值保存和查询功能，便于后续分析和取证；4）通过合理的软件设计，实现了传感器的自动预热和休眠，延长了系统使用寿命。

本设计的成功实施为预防酒后驾驶提供了一种有效的技术解决方案，具有广泛的应用前景。未来，我们可以进一步优化系统性能，如提高检测灵敏度、增加无线传输功能等，以满足更多应用场景的需求。同时，我们也期待该技术能够与车辆控制系统深度融合，为实现智能交通和安全驾驶做出更大贡献。
