基于单片机的毒气监测系统设计 (电路+仿真+程序+论文)(51+1602+MQ135+AD0832+BZ+KEY3+FAN) 0422

本文链接：https://blog.youkuaiyun.com/weixin_42625444/article/details/147621036

0422 基于单片机的毒气监测系统设计 (电路+仿真+程序+论文)(51+1602+MQ135+AD0832+BZ+KEY3+FAN)

摘要

本文设计并实现了一种基于单片机的毒气监测系统。该系统以STC89C52单片机为核心控制器，采用MQ135气体传感器和AD0832模数转换器检测有毒气体浓度，使用LCD1602液晶显示屏显示当前浓度和报警阈值，并通过继电器控制风扇的开关。系统具有浓度超标报警功能，当检测到有毒气体浓度超过设定阈值时，会触发声光报警并开启风扇。用户可以通过按键设置报警阈值。本文详细阐述了系统的硬件设计、软件实现以及仿真验证过程。通过实际测试，该系统实现了预期功能，具有检测准确、报警及时、操作简便等特点，可广泛应用于工业环境、实验室等场合的有毒气体监测。

关键词 单片机；毒气监测；MQ135；AD0832；LCD1602；声光报警

引言

随着工业化的快速发展，有毒气体泄漏事故时有发生，对人们的生命财产安全构成了严重威胁。因此，开发一种能够实时监测有毒气体浓度并及时报警的系统具有重要的现实意义。本设计旨在开发一种基于单片机的毒气监测系统，以满足工业环境和实验室对有毒气体监测的需求。

气体监测技术的发展经历了从简单的化学检测到复杂的电子检测的转变。早期的气体检测主要采用化学试剂，操作复杂且无法实现连续监测。随着传感器技术的发展，基于半导体气敏传感器的电子气体检测系统逐渐成为主流。这种系统不仅能够实现连续监测，还可以集成多种功能，如数据显示、报警和数据存储等。目前，市场上已有多种类型的气体检测系统，但大多数都存在成本高、功能单一等问题。因此，开发一种低成本、多功能的毒气监测系统具有重要的现实意义。

本设计的主要目标是实现一个基于单片机的毒气监测系统，具有以下功能：实时检测有毒气体浓度；通过LCD显示屏显示当前浓度和报警阈值；允许用户通过按键设置报警阈值；当浓度超标时，触发声光报警并开启风扇；当浓度未超标时，显示正常状态。通过这些功能的实现，本设计将为用户提供一个准确、可靠、便捷的有毒气体监测解决方案。

一、系统总体设计

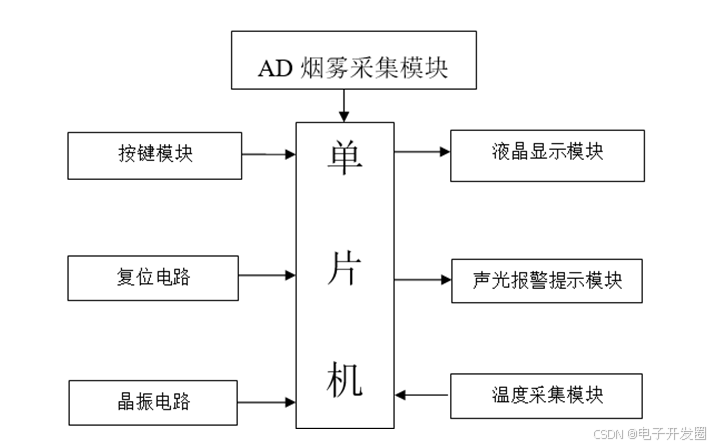

本设计的毒气监测系统采用模块化设计思想，主要由以下几个部分组成：主控模块、气体检测模块、显示模块、报警模块、风扇控制模块和按键模块。系统总体结构如图1所示。

主控模块采用STC89C52单片机作为核心控制器，负责协调各个模块的工作，处理传感器数据，实现报警和控制算法，并管理系统的各种功能。气体检测模块采用MQ135气体传感器和AD0832模数转换器，实时检测有毒气体浓度。显示模块采用LCD1602液晶显示屏，用于显示当前浓度和报警阈值。报警模块由蜂鸣器和LED组成，当浓度超标时触发报警。风扇控制模块采用继电器控制风扇的开关。按键模块采用独立按键，用于设置报警阈值。

系统的工作流程如下：首先，MQ135气体传感器检测有毒气体浓度，AD0832将其转换为数字信号。单片机读取浓度数据，并将其与设定的报警阈值进行比较。如果浓度超过阈值，单片机会触发蜂鸣器和红色LED报警，并开启风扇。如果浓度未超过阈值，单片机会点亮绿色LED，表示状态正常。用户可以通过按键设置报警阈值，系统会将设置的值存储在单片机的EEPROM中。整个系统通过USB接口供电，保证了使用的便捷性。

二、硬件设计

本设计的硬件部分主要包括以下几个模块：主控模块、气体检测模块、显示模块、报警模块、风扇控制模块和按键模块。每个模块都经过精心设计和选择，以确保系统的整体性能和可靠性。

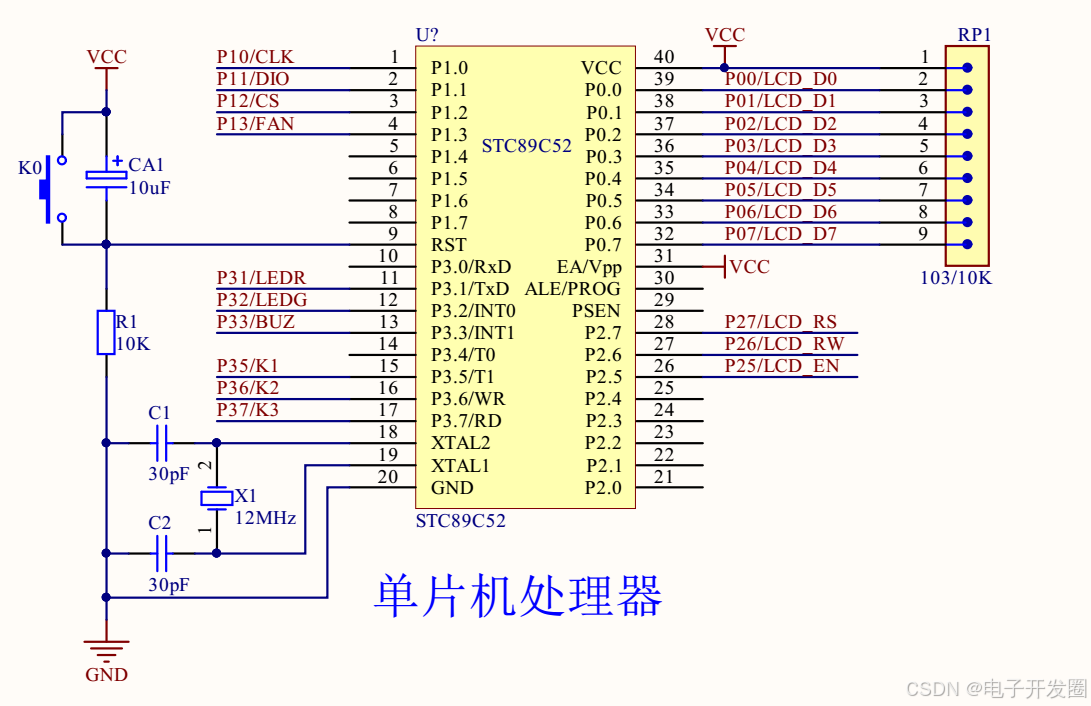

主控模块采用STC89C52单片机作为核心控制器。STC89C52是一款高性能、低功耗的8位单片机，具有8KB的Flash程序存储器、512字节的RAM和32个I/O口。它支持在系统编程（ISP）和在应用编程（IAP），便于程序的调试和更新。单片机的工作电压为5V，通过USB接口供电，简化了电源设计。单片机的主要任务是读取传感器数据，执行控制算法，管理显示和报警，并处理用户输入。

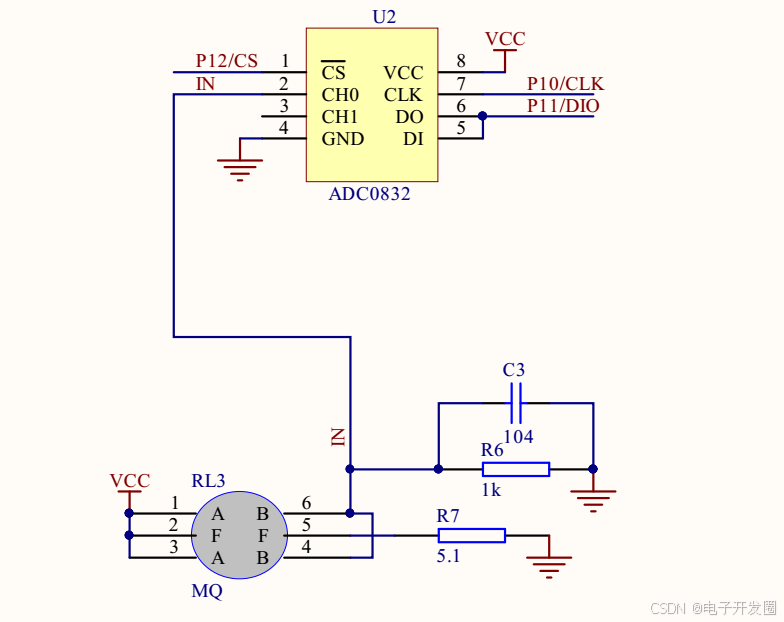

气体检测模块由MQ135气体传感器和AD0832模数转换器组成。MQ135是一种广泛使用的半导体气敏传感器，对氨气、苯、酒精等多种有毒气体敏感。传感器输出为模拟信号，通过分压电路将其转换为适合AD0832输入的电压范围。AD0832是一款8位串行输出模数转换器，具有低功耗、高精度的特点。它将传感器的模拟信号转换为数字信号，并通过串行接口与单片机通信。气体检测模块的设计为系统提供了精确的气体浓度测量功能，是报警和控制的基础。

显示模块采用LCD1602液晶显示屏。LCD1602可以显示两行，每行16个字符，具有低功耗、高对比度和宽视角的特点。它通过8位并行接口与单片机连接，可以显示当前气体浓度和报警阈值。LCD1602的背光可以通过PWM信号调节亮度，以适应不同的环境光照条件。显示模块的设计考虑了用户友好性，确保信息清晰易读。

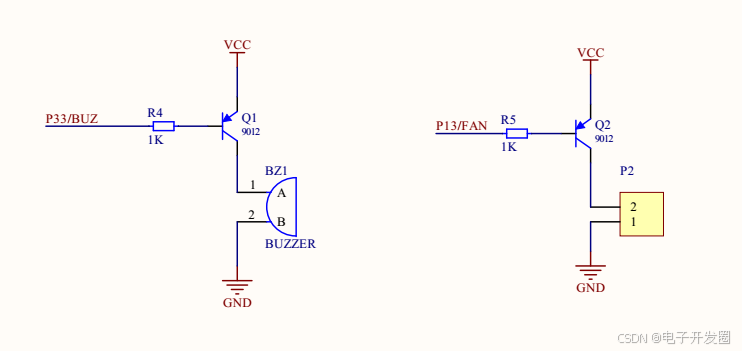

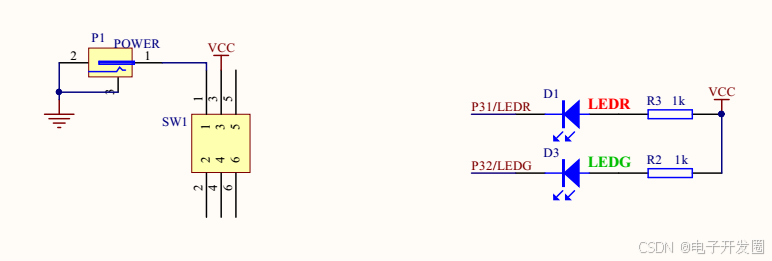

报警模块由蜂鸣器和红绿双色LED组成。蜂鸣器通过一个NPN三极管与单片机连接，由单片机的I/O口控制。红绿双色LED通过限流电阻与单片机连接。当气体浓度超过阈值时，单片机会输出高电平信号，驱动蜂鸣器发出报警声，同时点亮红色LED。当浓度未超过阈值时，单片机会点亮绿色LED，表示状态正常。报警模块的设计提高了系统的安全性，使用户能够及时了解气体浓度异常情况。

风扇控制模块采用继电器控制风扇的开关。继电器通过NPN三极管与单片机连接，由单片机的I/O口控制。为了增加驱动能力，继电器线圈两端并联了一个续流二极管。风扇控制模块的设计考虑了安全性和可靠性，确保能够稳定地控制大功率风扇设备。

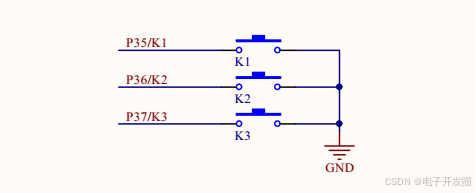

按键模块采用两个独立按键，分别用于设置报警阈值和切换显示内容。按键的一端接地，另一端通过上拉电阻连接到单片机的I/O口。为了防止按键抖动造成的误判，硬件电路中加入了RC滤波电路。按键模块的设计简单可靠，为用户提供了便捷的操作方式。

三、软件设计

本设计的软件部分采用模块化编程思想，主要包括主程序、气体检测程序、显示程序、报警程序、风扇控制程序和按键处理程序等模块。软件设计的目标是实现系统的各项功能，同时保证程序的可靠性和可维护性。

主程序采用轮询方式，不断检查各个模块的状态并执行相应的操作。程序初始化后，进入主循环，依次调用气体检测、显示更新、报警判断、风扇控制和按键处理等子程序。为了提高系统的实时性，主程序中使用了定时器中断，每1秒更新一次浓度显示和控制状态。这种设计既保证了系统的响应速度，又避免了CPU资源的过度占用。

气体检测程序负责读取AD0832的输出数据，并将其转换为气体浓度值。程序通过串行接口与AD0832通信，读取8位数字量并映射到0-100%的浓度范围。为了提高检测的稳定性，程序采用了滑动平均滤波算法，对连续多次的采样值进行平均处理。气体检测程序还实现了浓度范围检查功能，当检测到浓度超出传感器量程时，会触发系统错误提示。

显示程序负责将气体浓度和报警阈值格式化后显示在LCD1602屏幕上。程序首先将各种数据转换为字符串，然后根据预设的格式进行排列。为了提高显示效果，程序实现了显示内容的自动滚动和切换功能。显示程序还负责管理显示模式的切换，允许用户选择显示当前浓度或设定的报警阈值。

报警程序负责监测气体浓度数据，并在浓度超过设定阈值时触发报警。程序将当前浓度与设定的报警阈值进行比较，如果浓度超过阈值，会触发蜂鸣器和红色LED报警，并开启风扇。如果浓度未超过阈值，会点亮绿色LED，表示状态正常。为了提高报警的准确性，程序设置了浓度迟滞区间，只有当浓度持续超过阈值一段时间后，才会触发报警。同样，当浓度回落到安全范围内时，报警也会立即停止。

风扇控制程序负责根据当前气体浓度和控制算法，控制风扇的开关。当浓度超过阈值时，程序会输出高电平信号，驱动继电器闭合，开启风扇。当浓度回落到安全范围内时，程序会输出低电平信号，驱动继电器断开，关闭风扇。为了提高风扇的使用寿命，程序实现了软启动功能，避免了频繁开关对风扇的冲击。

按键处理程序负责检测按键状态并执行相应的操作。程序采用状态机的方式处理按键输入，可以有效防止按键抖动和重复触发。当检测到设置按键按下时，程序会进入设置模式，允许用户调整报警阈值。为了提高设置效率，程序实现了长按连加/连减功能，用户可以快速调整阈值数值。按键处理程序还负责将设置的报警阈值存储在单片机的EEPROM中，实现掉电记忆功能。

四、仿真设计

为了验证系统设计的正确性和可靠性，本设计在硬件实现之前，首先使用Proteus软件进行了仿真。Proteus是一款功能强大的电子设计自动化软件，可以模拟单片机及其外围电路的工作情况，是电子系统设计和调试的有力工具。

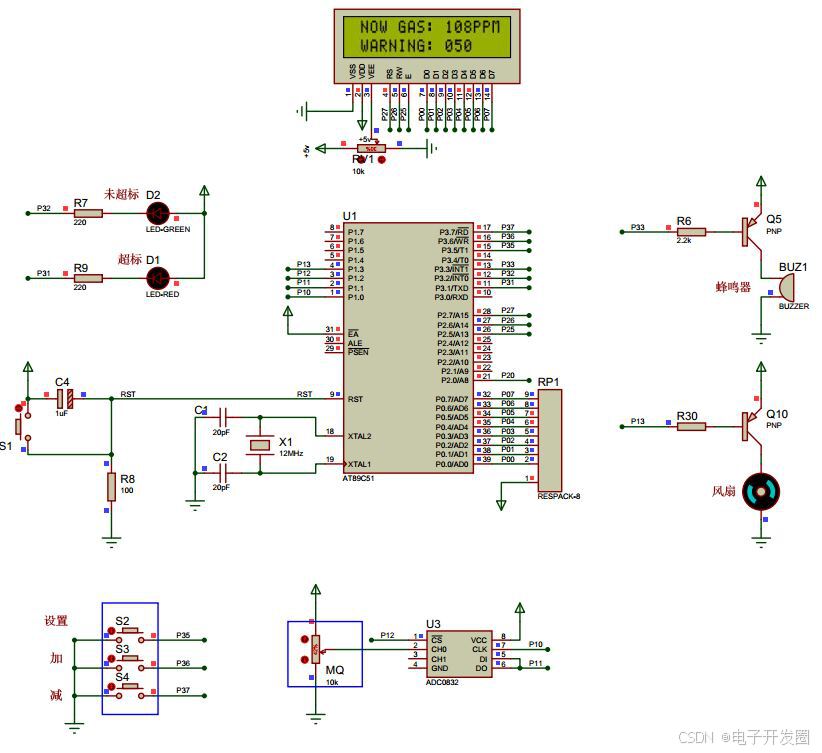

在Proteus中，我们建立了与硬件设计相对应的仿真电路。仿真电路包括STC89C52单片机、MQ135气体传感器、AD0832模数转换器、LCD1602显示屏、蜂鸣器、LED、继电器、按键等元件。为了模拟真实的气体浓度变化，我们使用了一个可调电阻来模拟MQ135的输出。整个仿真电路的搭建严格按照硬件设计图纸进行，确保了仿真结果的准确性。

仿真过程中，我们主要测试了以下几个关键功能：气体浓度检测、报警触发、风扇控制和按键设置。通过调整模拟MQ135的电阻值，我们观察LCD显示屏的浓度显示是否准确。同时，我们测试了浓度超过阈值时，蜂鸣器和LED是否能够及时报警，风扇是否能够正确开启。此外，我们还测试了按键设置功能，验证了报警阈值的设置和掉电记忆功能。

仿真结果显示，系统各项功能均达到了设计要求。气体浓度检测准确，能够实时反映模拟浓度变化。报警功能可靠，能够在浓度超过设定阈值时及时触发声光报警。风扇控制灵敏，能够根据浓度变化正确开启或关闭。按键设置功能灵活，能够快速调整报警阈值，并实现掉电记忆。

通过Proteus仿真，我们不仅验证了系统设计的正确性，还发现并解决了一些潜在的问题。例如，在最初的仿真中，我们发现浓度显示有时会出现闪烁，经过分析发现是LCD刷新频率设置不当，通过调整定时器参数解决了这个问题。又如，在测试报警功能时，我们发现蜂鸣器的声音太小，于是修改了驱动电路，增加了放大级，使报警声音更加清晰可闻。

五、结论

本设计成功实现了一种基于单片机的毒气监测系统，达到了预期的设计目标。系统采用STC89C52单片机作为核心控制器，结合MQ135气体传感器和AD0832模数转换器，实现了精确的有毒气体浓度检测。通过LCD1602显示屏，系统能够实时显示当前浓度和报警阈值，为用户提供了直观的信息反馈。声光报警功能和风扇控制功能进一步提高了系统的安全性和实用性。

系统的创新点主要体现在以下几个方面：首先，采用模块化设计思想，提高了系统的可维护性和可扩展性；其次，实现了基于浓度阈值的智能报警和控制，提高了系统的响应速度和可靠性；再次，设计了友好的用户界面和便捷的操作方式，提高了系统的易用性；最后，通过Proteus仿真，提前发现并解决了潜在问题，缩短了开发周期。

在实际应用中，本设计可以广泛应用于化工厂、实验室等存在有毒气体风险的场合，为用户提供实时、可靠的气体监测解决方案。系统的多功能和低功耗特性使其具有很好的市场前景。未来，我们可以考虑增加无线通信、数据存储等功能，进一步提升系统的实用性和竞争力。
