本文探讨了状态机中常见的状态动作与转移动作，包括条件判断与执行流程，通过多个实例展示了不同条件下的状态转移过程及条件动作的执行效果。

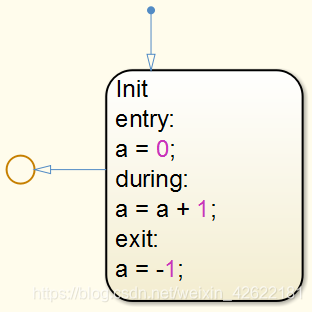

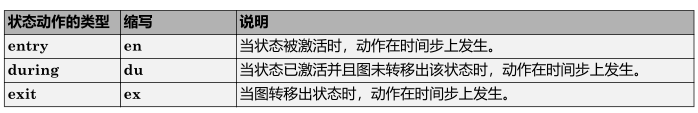

1 常见状态动作：
2 转移动作（条件+条件动作）：

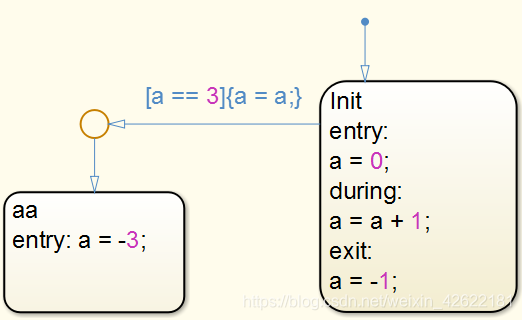

满足条件a==3后，执行条件动作a=a并发生转移；

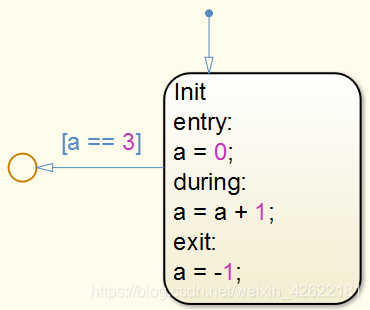

满足条件a==3后，发生转移；

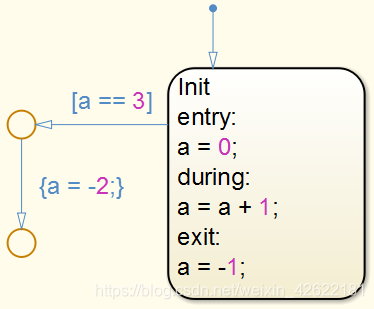

执行条件动作a=a并发生转移；

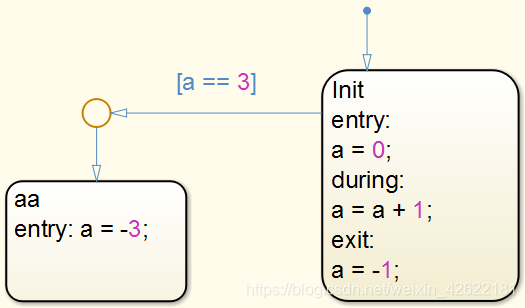

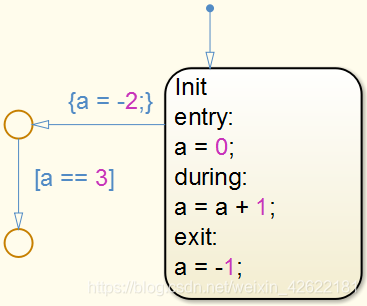

3 实例1：
或
或
或
或
| 运行步数 | 1 | 2 | 3 | 4 | 5 |
| a | 0 | 1 | 2 | 3 | 4 |

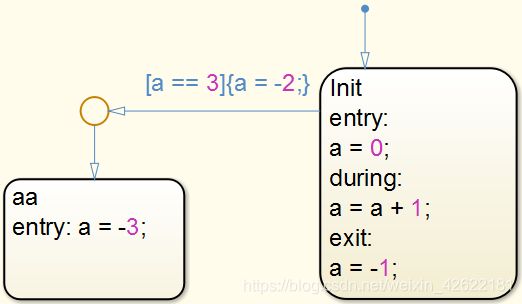

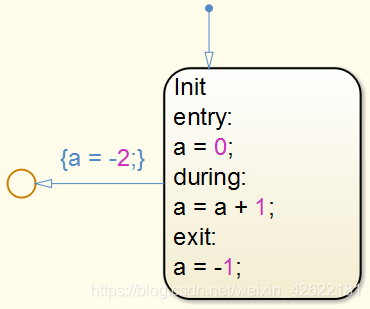

4 实例2：
或
| 运行步数 | 1 | 2 | 3 | 4 | 5 |
| a | 0 | -1 | -1 | -1 | -1 |

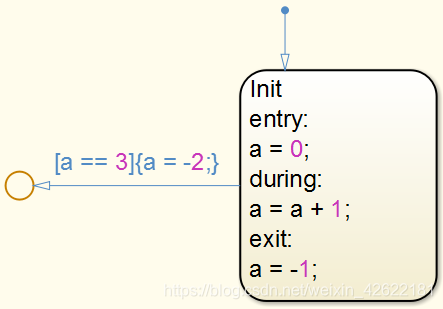

5 实例3：
或
| 运行步数 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| a | 0 | 1 | 2 | 3 | -1 | 0 | 1 | 2 |

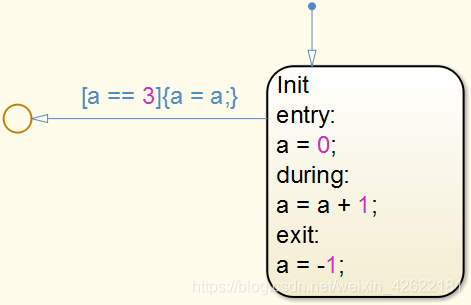

6 实例4：
或
或
| 运行步数 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| a | 0 | 1 | 2 | 3 | -3 | -3 | -3 | -3 |

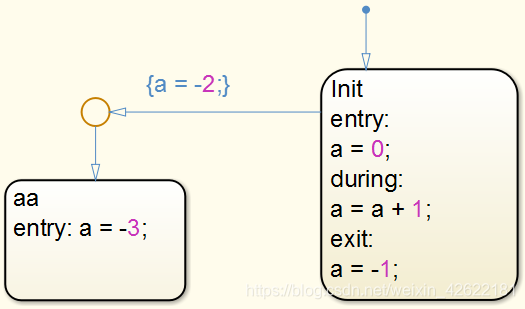

7 实例5：
| 运行步数 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| a | 0 | -3 | -3 | -3 | -3 | -3 | -3 | -3 |
