根据外设存储器的位宽分为8Bit和16Bit驱动
STM32内部存储单位为一个字节，也就是一个地址存储一个字节大小的数据，当外部存储器的位宽为8位时，写入一个数据需要一个字节即地址加1，当外部存储器的位宽为16位时，写入一个数据需要两个字节即地址加2，如下图所示：
外设存储器位宽8位：写入0x11 和 0x22

地址	内存
0x6000 0000	0x11
0x6000 0001	0x22

外设存储器位宽16位：写入0x1122 和 0x3344

地址	内存
0x6000 0000	0x11
0x6000 0001	0x22
0x6000 0002	0x33
0x6000 0003	0x44

写16位数据地址变化	HADDR[25:0]
0x00	0000 0000
0x02	0000 0010
0x04	0000 0100
0x06	0000 0110

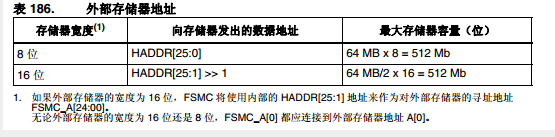

由于内存地址映射都是偶地址开始，当外设存储器的位宽为16位时，每次写数据时地址加2,相当于所有的地址为2的倍数，即写16位数据时地址位右移1位。FSMC将使用内部的HADDR[25:1]地址来作为对外部存储器的寻址地址FSMC_A[24:0]。

当FSMC模拟80并口时序驱动LCD外设时，以A6为例，作为LCD_RS信号控制线，A6输出0写命令，A6输出1写数据。当外设是8位位宽时，FSMC以HADDR[25:0] （映射FSMC_A[25:0]）对外寻址，只要HADDR[25:0]的Bit6为0写命令，为1写数据。当外设是16位位宽时，FSMC以HADDR[25:1]（映射FSMC_A[24:0]）对外寻址，相当于整个地址右移一位，原来的Bit6输出实则是FSMC_A5输出，要让A6输出需要设置Bit7输出。如下所示：
外设为8位：Bit6->0100 0000->0x40
写命令->A6输出0 地址0x6000 0000用HADDR[25:0]表示，FSMC_A6为0
写数据->A6输出1 地址（0x6000 0000|0x40）用HADDR[25:0]表示，FSMC_A6为1
外设为16位：Bit6->0100 0000->0x40 Bit7->1000 0000->0x80
写命令->A6输出0 地址0x6000 0000用HADDR[25:1]表示即右移1位写入FSMC_A[24:0]，FSMC_A6仍为0
写数据->A6输出1 地址（0x6000 0000|0x40）用HADDR[25:1]表示即右移1位写入FSMC_A[24:0]，FSMC_A6变为0, FSMC_A5变为1，要使FSMC_A6输出1，地址需或上Bit7即地址（0x6000 0000|0x80）

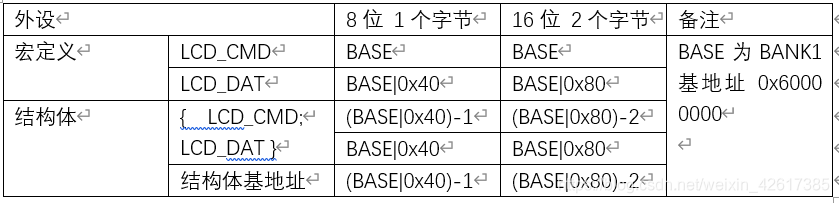

LCD存储地址表示
LCD存储地址表示方式有两种，宏定义表示和结构体表示，结构体表示跟结构体成员所占空间大小有关。
FSMC_A6为LCD_RS信号控制线，控制命令和数据的读写，2＾6=0x40，2＾7=0x80，
