Cortex-M4

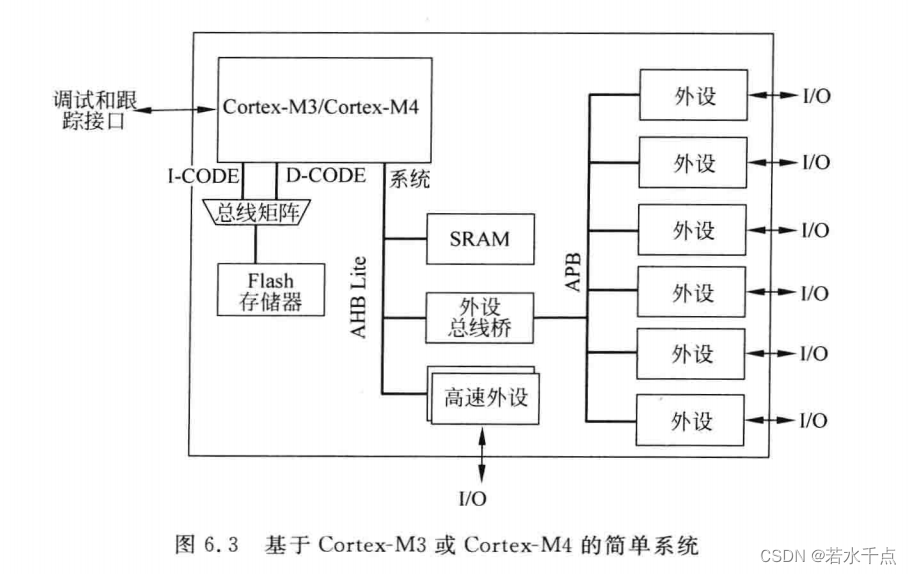

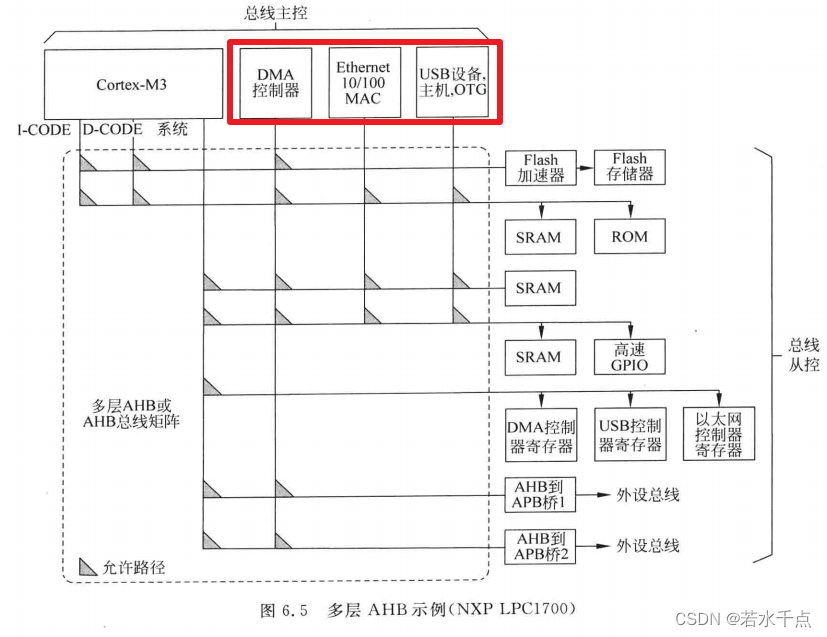

总线框架

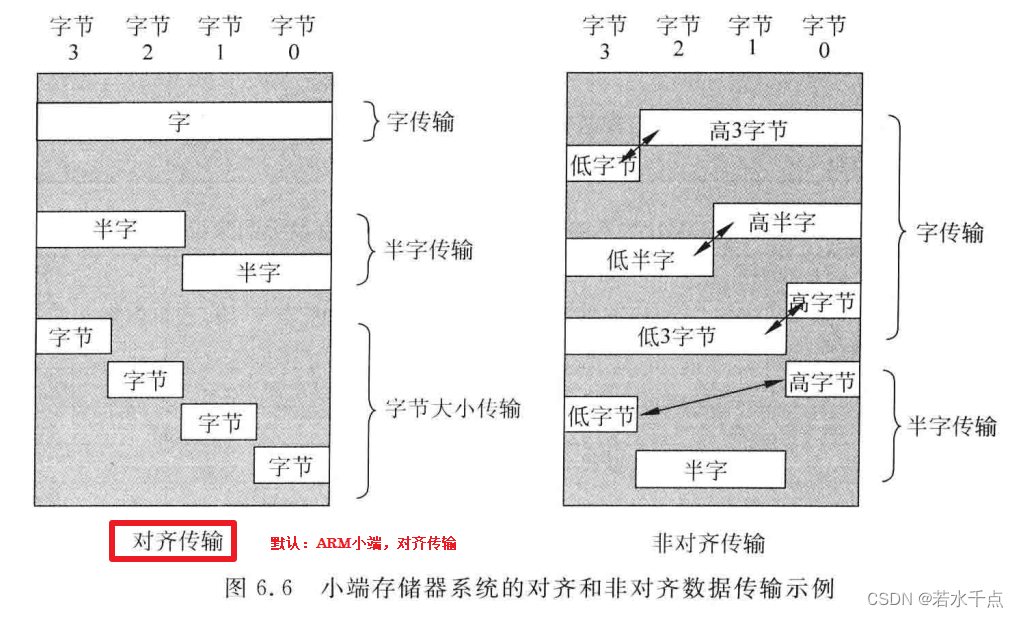

数据存储

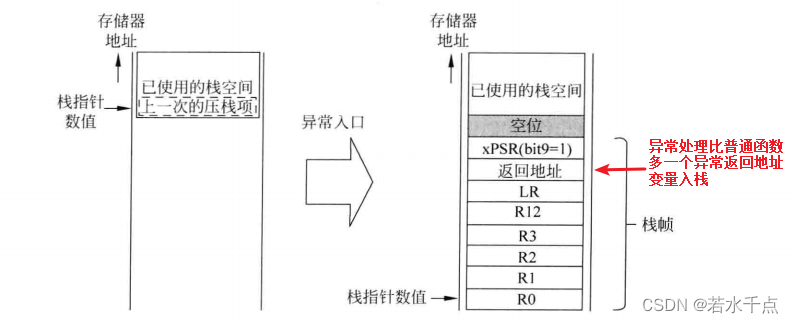

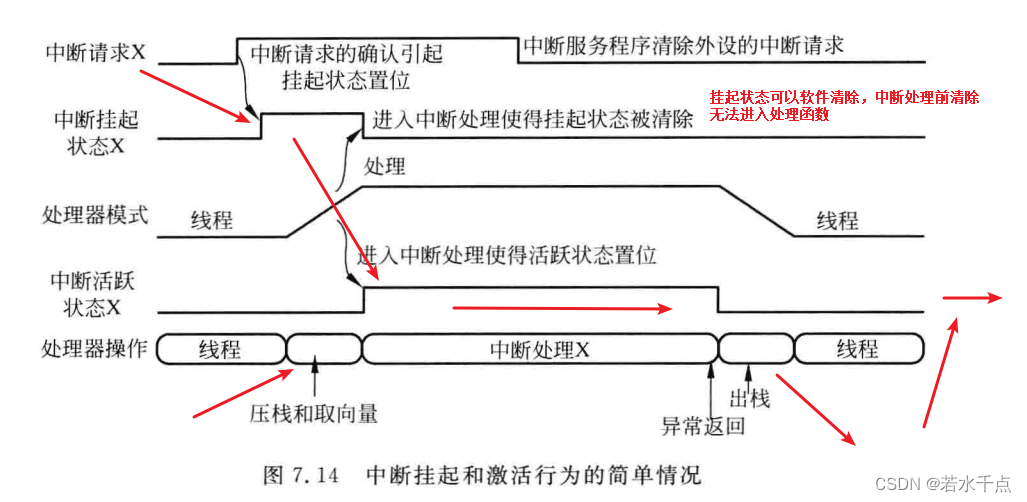

中断异常

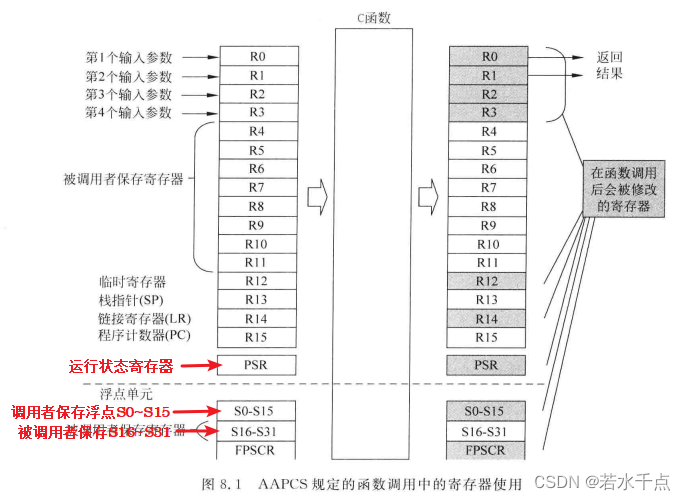

寄存器

异常返回

Systick延时

/**
  * @brief  延时程序，单位us
  * @param  延时数量
  * @retval None
  * @note 主频180Mhz, 8分频作为时钟源
  */
void delay_us(uint32_t count)
{
 uint32_t temp;

 SysTick->LOAD = 22.5f *count;
 SysTick->VAL  = 0x00;         //清空计数器
 SysTick->CTRL = 0x01;         //使能，减到零是无动作，采用外部时钟源

 do
 {
   temp = SysTick->CTRL;       //读取当前倒计数值
 }while((temp&0x01)&&(!(temp&(1<<16))));//等待时间到达

   SysTick->CTRL = 0x00; //关闭计数器
   SysTick->VAL  = 0x00; //清空计数器
}

/**
  * @brief  延时程序，单位ms
  * @param  延时毫秒数
  * @retval None
  */
void delay_ms(uint32_t nms)
{
 u32 temp;


	SysTick->LOAD = 22500u;
	SysTick->VAL  = 0x00;         //清空计数器
	SysTick->CTRL = 0x01;         //使能，减到零是无动作，采用外部时钟源

	do
	{
	 do
	 {
			temp = SysTick->CTRL;        //读取当前倒计数值
	 }while((temp&0x01)&&(!(temp&(1<<16))));   //等待时间到达
  }while(nms--);

  SysTick->CTRL = 0x00; //关闭计数器
  SysTick->VAL  = 0x00; //清空计数器
}
设置时钟流程：
1、将RCC寄存器重新设置为默认值  RCC_DeInit
2、打开外部高速时钟晶振HSE    RCC_HSEConfig(RCC_HSE_ON);
3、等待外部高速时钟晶振工作    HSEStartUpStatus = RCC_WaitForHSEStartUp();
4、设置PLL              RCC_PLLConfig
5、打开PLL              RCC_PLLCmd(ENABLE);
6、设置系统时钟          RCC_SYSCLKConfig
7、设置AHB时钟           RCC_HCLKConfig;
8、设置低速速AHB时钟      RCC_PCLK1Config
9、设置高速AHB时钟        RCC_PCLK2Config;
10、等待PLL工作          while(RCC_GetFlagStatus(RCC_FLAG_PLLRDY) == RESET)
11、判断是否PLL是系统时钟  while(RCC_GetSYSCLKSource() != 0x08)
12、打开要使用的外设时钟   RCC_APB2PeriphClockCmd()/RCC_APB1PeriphClockCmd（）

    /*使用HSE配置系统时钟*/
void HSE_sysclock_config( uint32_t  RCC_PLLMul_x )
{
    RCC_DeInit();    //先复位RCC寄存器
    RCC_HSEConfig( RCC_HSE_ON );    //使能HSE
    //检测HSE是否启动成功
    if ( SUCCESS == RCC_WaitForHSEStartUp() )
    {
        //使能预取指，这是FLASH固件中的函数
        FLASH_PrefetchBufferCmd(FLASH_PrefetchBuffer_Enable);
        //设置FLASH等待周期。  因为倍频成72M 所以等待两个周期。
        FLASH_SetLatency(FLASH_Latency_2);
        //配置三个总线的倍频因子
        //HCLK --> AHB 最大为72M，所以只需要1分频
        RCC_HCLKConfig(RCC_SYSCLK_Div1);
        //PCLK1 --> APB1 最大为36M，所以要2分频
		RCC_PCLK1Config(RCC_HCLK_Div2);
        //PCLK2 --> APB2 最大为72M，所以只需要1分频
		RCC_PCLK2Config(RCC_HCLK_Div1);
        //先配置锁相环 PLLCLK = HSE * 倍频因子
        RCC_PLLConfig(RCC_PLLSource_HSE_Div1, RCC_PLLMul_x);
        RCC_PLLCmd(ENABLE);        //使能PLL
        while ( RESET == RCC_GetFlagStatus(RCC_FLAG_PLLRDY) );  //等待PLL稳定
        //选择系统时钟（选择锁相环输出）
        RCC_SYSCLKConfig(RCC_SYSCLKSource_PLLCLK);
        //等待选择稳定
        while ( 0x08 != RCC_GetSYSCLKSource() );
    }
    else
    {
        //HSE启动失败
    }

void HSI_sysclock_config( uint32_t  RCC_PLLMul_x )
{
    __IO uint32_t HSIStatus = 0;
    //先复位RCC寄存器
    RCC_DeInit();
    //使能HSI
    RCC_HSICmd(ENABLE);
    //检测HSE是否启动成功
    HSIStatus = RCC->CR & RCC_CR_HSIRDY;
    if ( RCC_CR_HSIRDY == HSIStatus )
    {
        //使能预取指，这是FLASH固件中的函数
        FLASH_PrefetchBufferCmd(FLASH_PrefetchBuffer_Enable);

        //设置FLASH等待周期。  因为倍频成72M 所以等待两个周期。
        FLASH_SetLatency(FLASH_Latency_2);
		// 8M/2*16=64M RCC_PLLMul_x = RCC_PLLMul_16
		RCC_PLLConfig(RCC_PLLSource_HSI_Div2, RCC_PLLMul_x); //先配置锁相环 PLLCLK = HSI * 倍频因子
		//配置三个总线的倍频因子
		// HCLK = SYSCLK AHB 36M
		RCC_HCLKConfig(RCC_SYSCLK_Div1);//HCLK --> AHB 最大为72M，所以只需要1分频
		RCC_PCLK1Config(RCC_HCLK_Div2); //PCLK1 --> APB1 最大为36M，所以要2分频
		RCC_PCLK2Config(RCC_HCLK_Div1); //PCLK2 --> APB2 最大为72M，所以只需要1分频
		RCC_PLLCmd(ENABLE); //使能PLL
		// Wait till PLL is ready
		while (RCC_GetFlagStatus(RCC_FLAG_PLLRDY) == RESET); //等待PLL稳定
		RCC_SYSCLKConfig(RCC_SYSCLKSource_PLLCLK); //选择系统时钟（选择锁相环输出）
		// Wait till PLL is used as system clock source
		while (RCC_GetSYSCLKSource() != 0x08); //等待选择稳定
		RCC_GetClocksFreq(&RCC_ClockFreq);//查看频率值
		}
		else
		{
			//HSI启动失败
		}
}



}

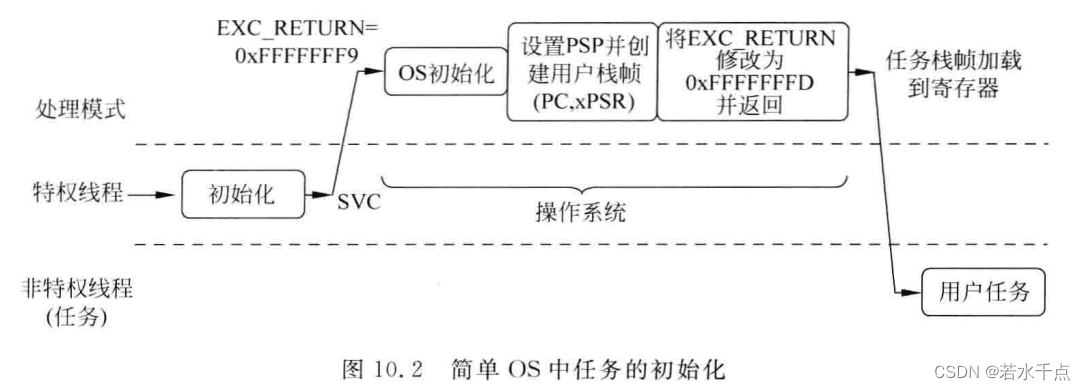

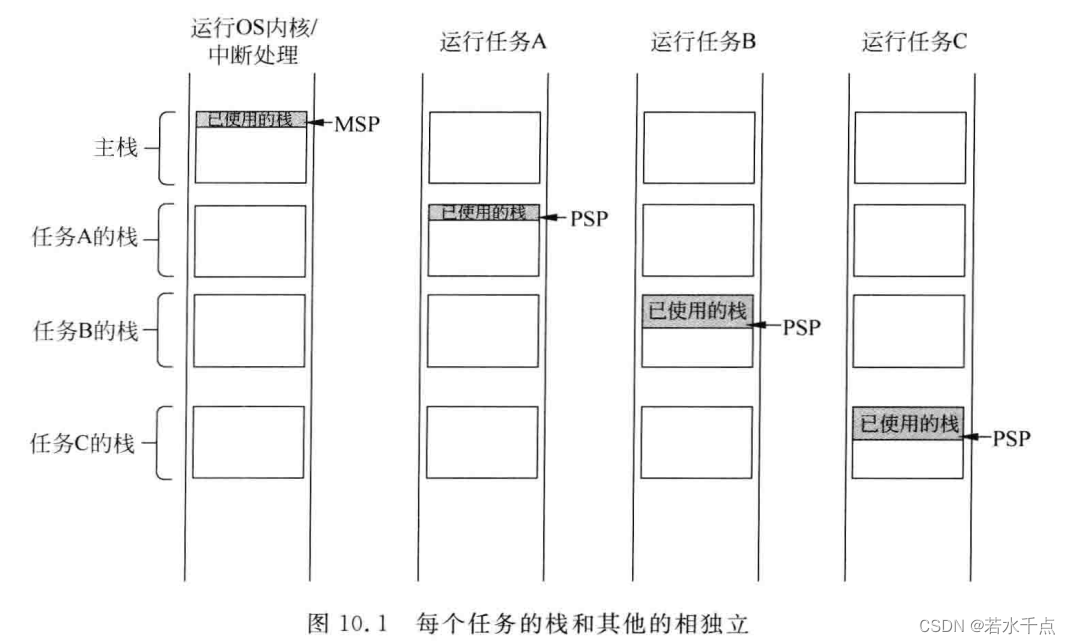

处理器模式

处理模式+MSP+特权
线程模式+PSP+特权/非特权

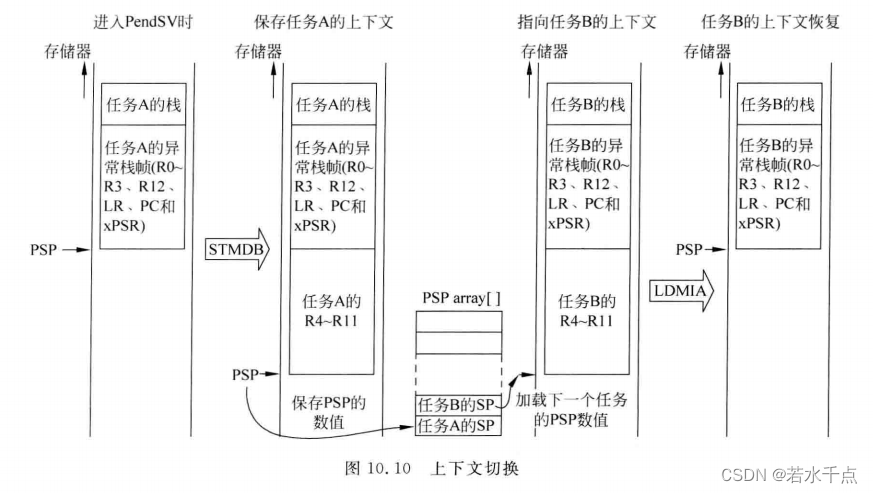

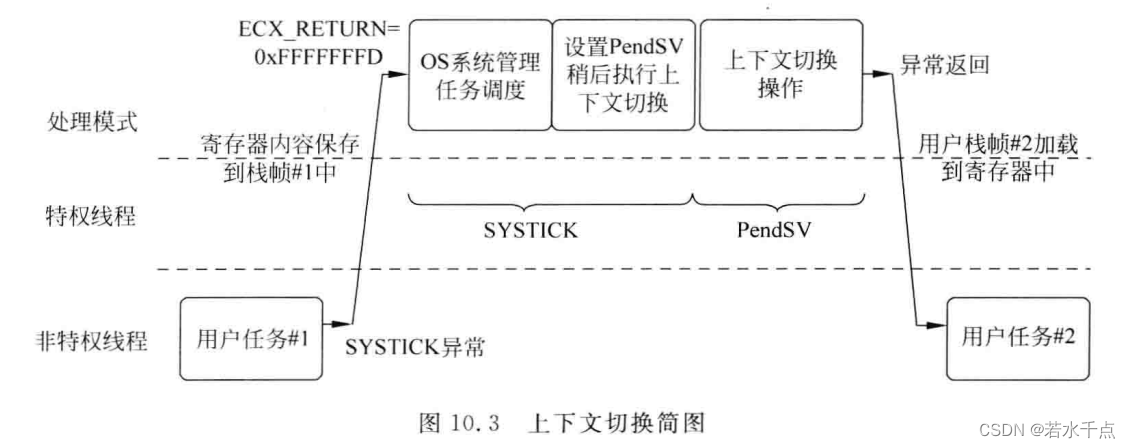

任务切换
