如何将两块铜皮合并

最新推荐文章于 2025-03-24 23:23:43 发布
最新推荐文章于 2025-03-24 23:23:43 发布
阅读量182 收藏
点赞数
分类专栏： cadence的使用 文章标签： 硬件工程 嵌入式硬件
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/weixin_42499230/article/details/146072296
版权

Allegro可以将同名网络的铜皮合并起来，如下图，需要把下面两块铜皮合并成一块铜皮
在这里插入图片描述
具体操作如下

1、选择Shape
在这里插入图片描述

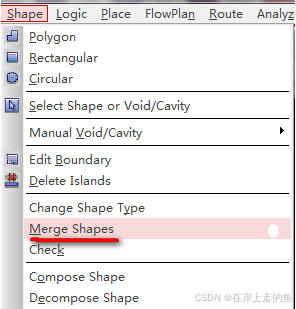

2、选择merge shapes

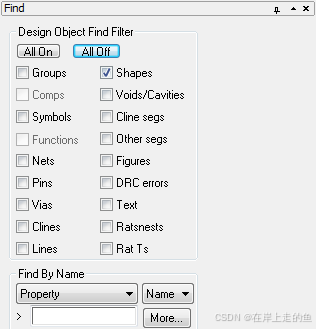

在这里插入图片描述3、Find选择shapes

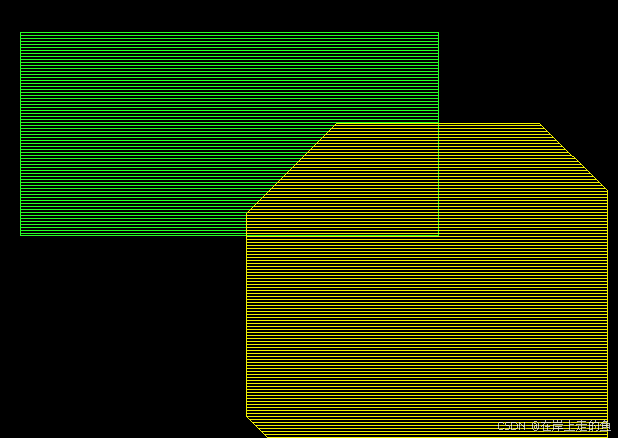

在这里插入图片描述4、点击其中一块铜皮，会被亮起来

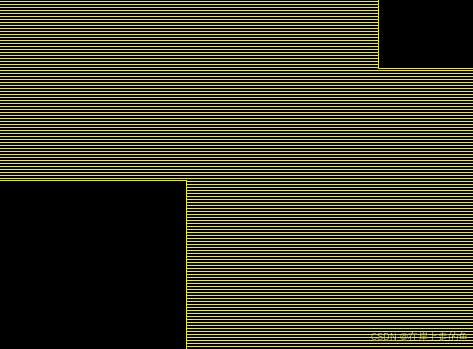

在这里插入图片描述5、再点击另外一块铜皮，两块铜皮就合并了
在这里插入图片描述
大家好！我是一名从事嵌入式软硬件的工程师，欢迎在评论里面与我一起学习探讨，喜欢我的文章就点个关注点个赞吧，谢谢！
