一、modbus移植

1.源码下载

(1)官方下载源码：https://libmodbus.org/download/

2.编译准备

编译环境：

VMware® Workstation 15 Pro
Ubuntu18.04

交叉编译工具：
arm-fsl-linux-gnueabi-gcc或者arm-linux-gnueabihf-gcc

3.交叉编译

1.解压libmodbus-3.1.7.tar.gz压缩包

tar -zxvf libmodbus-3.1.7.tar.gz

在这里插入图片描述
2.在当前源码同级目录创建install

mkdir install

在这里插入图片描述
3.进入“libmodbus-3.1.7”文件夹，分别执行如下三条命令，完成交叉编译

1. ./configure --host=arm-fsl-gnueabihf --prefix=/home/forlinx/install --enable-shared --enable-static
2. make
3. make install

*说明：–host //指定交叉编译链 --prefix= //指定交叉编译完成后生成的文件的存放路径，即安装位置。如果不指定则默认安装在/usr/local/目录下

4.库移植

1.进入到install/lib里面，将libmodbus.so libmodbus.so.5 libmodbus.so.5.1.0打包

tar -cjvf libmodbus.tar.bz2 libmodbus.so  libmodbus.so.5  libmodbus.so.5.1.0

在这里插入图片描述
2.将包放到板子里面，解压到usr/lib

tar -xjvf libmodbus.tar.bz2 -C /usr/lib

在这里插入图片描述
移植完成！

二、modbus服务端构建

1.创建源码 //见附录

2.交叉编译服务端源码

现将/install/include/modbus/里面的头文件拷到应用源码文件
然后交叉编译

arm-fsl-linux-gnueabi-gcc random-test-server.c -o modbustest  -L ~/源工具/modbus/install/lib/ -lmodbus

//arm-fsl-linux-gnueabi-gcc 交叉编译器， random-test-server.c 源码， modbustest 编译后的名字， -L 指定库文件， -lmodbus 指定头文件

3.将modbustest放到板子里

4.给modbustest赋权限

chmod 777 modbustest

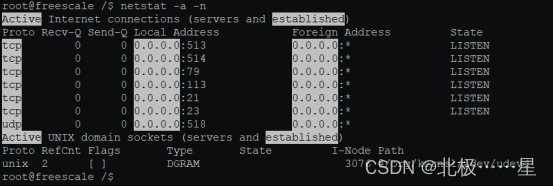

5.查看网络端口

netstat -a -n

在这里插入图片描述

6.运行服务端程序

./modbustest &

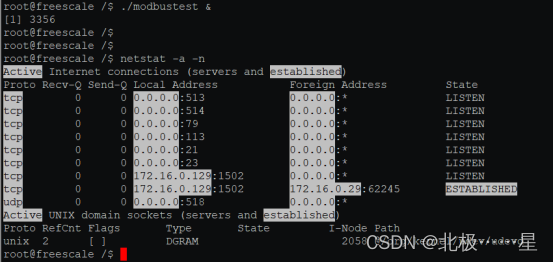

7.查看网络端口

netstat -a -n //可以发现已经有1502端口，并处于监听状态
在这里插入图片描述

三、modbus poll工具模仿客户端测试

仿真软件下载地址：file:///D:/ruanjian/Modbus%20Poll/quick.html

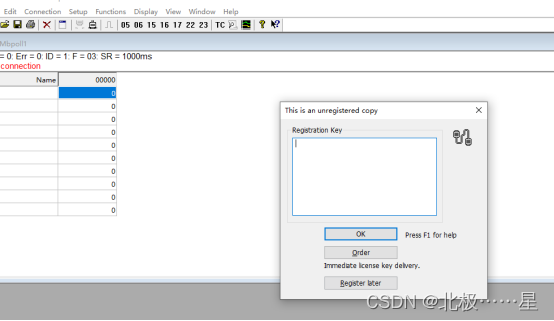

打开Modbus后，按F3
在这里插入图片描述

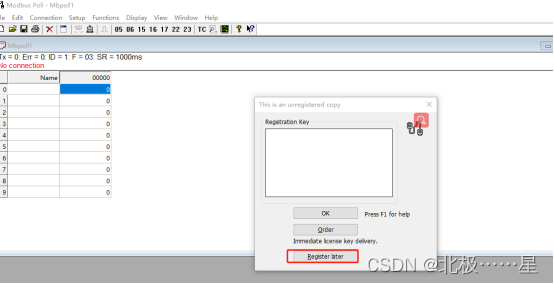

点击下图红框位置，
在这里插入图片描述

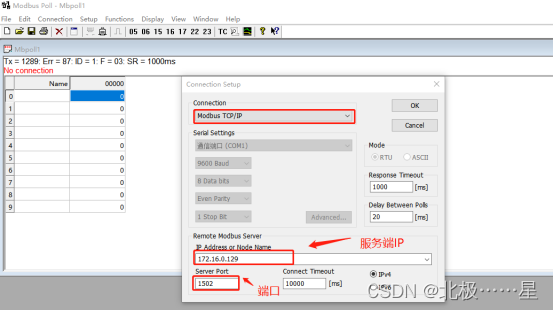

之后点ok
在这里插入图片描述

在打开之前，需要先运行ARM板子里面的modbus服务端程序

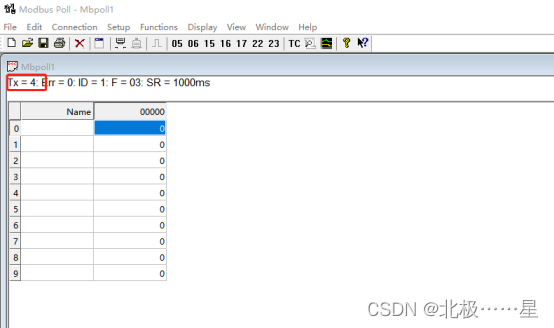

打开成功，如下图
在这里插入图片描述

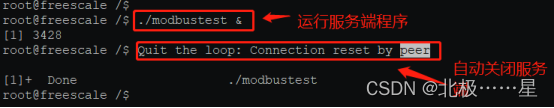

当退出连接时，自动关闭服务端程序
在这里插入图片描述

*注：本例程只是简单的modbus-tcp测试例程，modbus-rtu类似

附：modbus服务端源码

#include <stdio.h>
#ifndef _MSC_VER
#include <unistd.h>
#endif
#include <stdlib.h>
#include <errno.h>

#include "modbus.h"

int main(void)
{
    int s = -1;
    modbus_t *ctx;
    modbus_mapping_t *mb_mapping;

    ctx = modbus_new_tcp("172.16.0.129", 1502);     //172.16.0.129填写自己板子上IP（服务器IP），1502写自己想开辟的端口
    /* modbus_set_debug(ctx, TRUE); */

    mb_mapping = modbus_mapping_new(500, 500, 500, 500);
    if (mb_mapping == NULL) {
        fprintf(stderr, "Failed to allocate the mapping: %s\n",
                modbus_strerror(errno));
        modbus_free(ctx);
        return -1;
    }

    s = modbus_tcp_listen(ctx, 1);
    modbus_tcp_accept(ctx, &s);

    for (;;) {
        uint8_t query[MODBUS_TCP_MAX_ADU_LENGTH];
        int rc;

        rc = modbus_receive(ctx, query);
        if (rc > 0) {
            /* rc is the query size */
            modbus_reply(ctx, query, rc, mb_mapping);
        } else if (rc == -1) {
            /* Connection closed by the client or error */
            break;
        }
    }

    printf("Quit the loop: %s\n", modbus_strerror(errno));

    if (s != -1) {
        close(s);
    }
    modbus_mapping_free(mb_mapping);
    modbus_close(ctx);
    modbus_free(ctx);

    return 0;
}
