phy-MDC时钟修改

最新推荐文章于 2025-03-26 17:00:30 发布
最新推荐文章于 2025-03-26 17:00:30 发布
阅读量1.5k 收藏 1
点赞数
CC 4.0 BY-SA版权
分类专栏： linux 文章标签： 网络 phy 8211
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/weixin_42330983/article/details/128682214
文章讨论了在更换电平转换芯片后通信未成功的问题，可能的原因是芯片在开漏模式下的速度限制。为解决问题，建议将内核PHY的MDC时钟降低到2M以下，并将PHY的复位时间延长到30MS。文中详细说明了如何在IMX6QDL平台的设备树中修改ENET_MSCR寄存器的值来调整MDC时钟，并确认了相关驱动代码的匹配性。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

问题分析:我们这边更换一种电平转换芯片，还是没调通。可能一个原因是这个芯片在开漏模式下速速最高到2M有关，您那边能帮忙协调一下，把内核PHY的MDC时钟改为2M以下，另把PHY的复位时间由现在的13MS左右调整到30MS左右我们试一下

在imx6qdl.dtsi中有

#include <dt-bindings/clock/imx6qdl-clock.h>

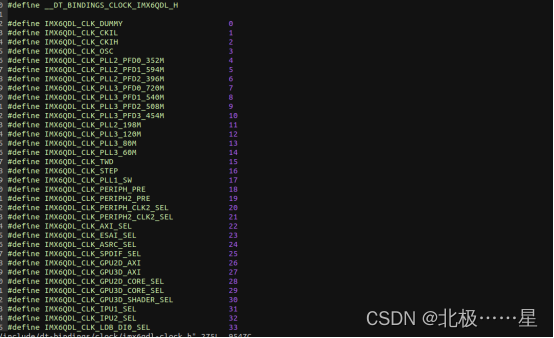

在dt-bindings/clock/imx6qdl-clock.h中定义了各种时钟，用到什么时钟只需写入对应宏即可
在这里插入图片描述
IMX6QDL_CLK_ENET_REF 190
IMX6QDL_CLK_ENET 117
内存映射后的绝对地址
在这里插入图片描述

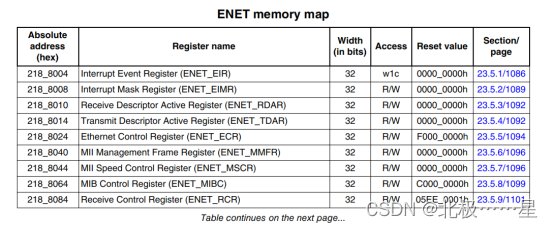

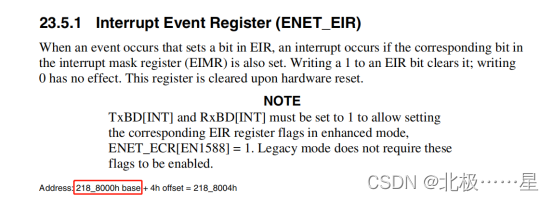

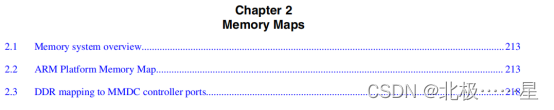

从Memory Maps 里面找到ENET的地址
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
对应起来了

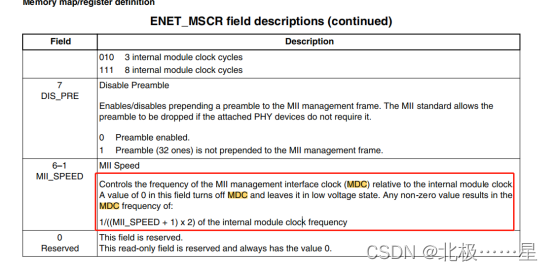

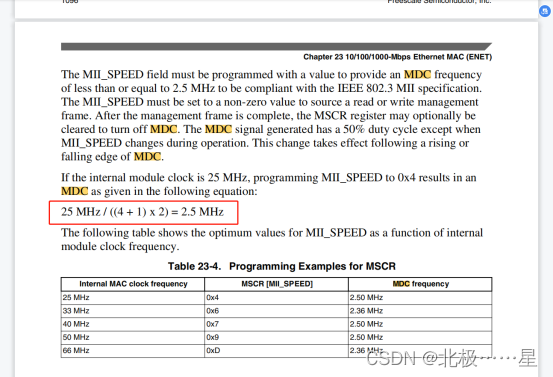

搜索MDC时钟，计算公式如下：
在这里插入图片描述

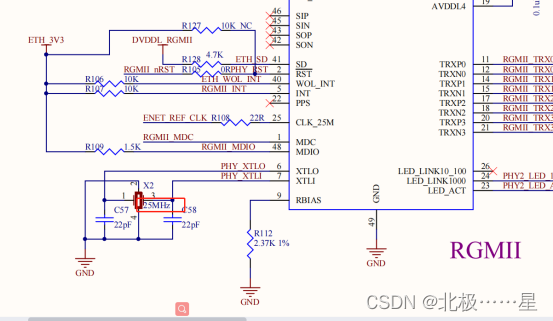

可以看到给的是25M时钟
在这里插入图片描述
在这里插入图片描述

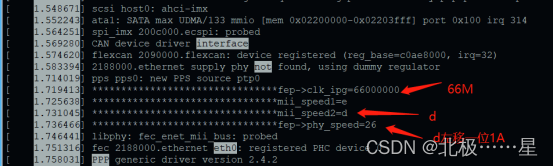

所以ENET_MSCR寄存器的6-1应该写为15 10101 算得MDC为1.5M左右

原值为：0xd 1101 2.5M
改为： 0x15 10101 1.5M
ENET_MSCR=0x2A

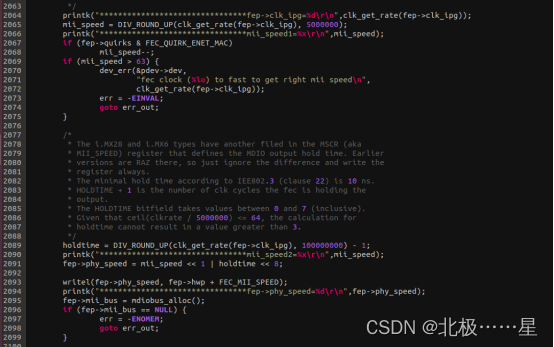

drivers/net/ethernet/freescale/fec_main.c 中
在这里插入图片描述
在这里插入图片描述
都对上了，修改完成
