本文详细介绍了如何使用西门子PLC软件S7-PLCSIMAdvancedV3.0搭建ModbusTCP仿真环境，并编写PLC中的通讯程序，以及如何通过上位机进行通讯测试。文章涵盖了ModbusTCP协议的基础知识，包括报文格式和功能码，特别是03功能码的读取保持寄存器操作。此外，还讨论了PLC中不同存储区的映射关系和常见通讯问题的解决方法。
本篇将会以西门子PLC软件搭建ModbusTCP仿真环境，并通过仿真环境，介绍基础知识及模拟实际应用中写一个简单的通信读取PLC数据方法，并简介了编写上位机的方法。
由于具有TCP/IP栈协议，通常在Modbus TCP通讯的上位机开发中，上位机是作为客户端，控制器作为服务器。Modbus TCP使用基于客户端-服务器的模式，其中 客户端是发送请求的设备，服务器是响应请求的设备 。客户端发送称为"Modbus报文"的请求到服务器，服务器对请求进行解析并返回相应的数据。这种模式允许多个客户端同时与服务器通信。这在上篇中已做解释，本篇中的案例也是采用上位机是作为客户端，控制器作为服务器的方式。
文章目录
1. 搭建ModbusTCP仿真环境
搭建ModbusTCP仿真环境可以采用以下两种方式
- 怎么快速搭建一个ModbusTCP服务器? ModbusSlave。
- 可以用西门子PLC来做ModbusTCP仿真环境
先搭建西门子PLC的仿真环境，写ModbusTCP的程序才能实现ModbusTCP仿真环境
1.1 PLC仿真环境搭建
1.1.1 S7-PLCSIM Advanced V3.0设置与程序下载

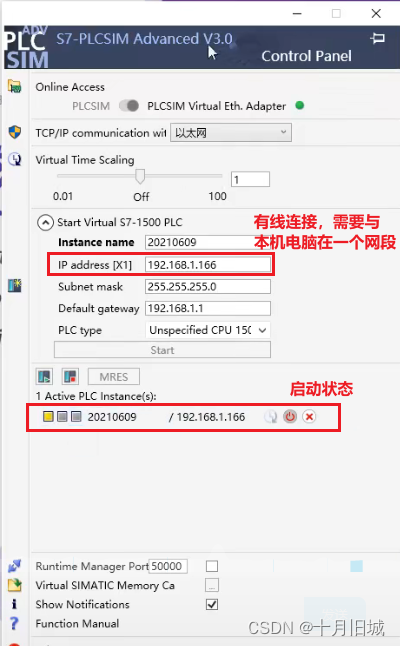

先安装博图软件（安装环境需要纯净，也可以使用虚拟机），安装授权完成之后启动以下软件来仿真PLC（不需要实际的PLC），设置如下图所示：IP为：192.168.1.166，黄色代表准备状态

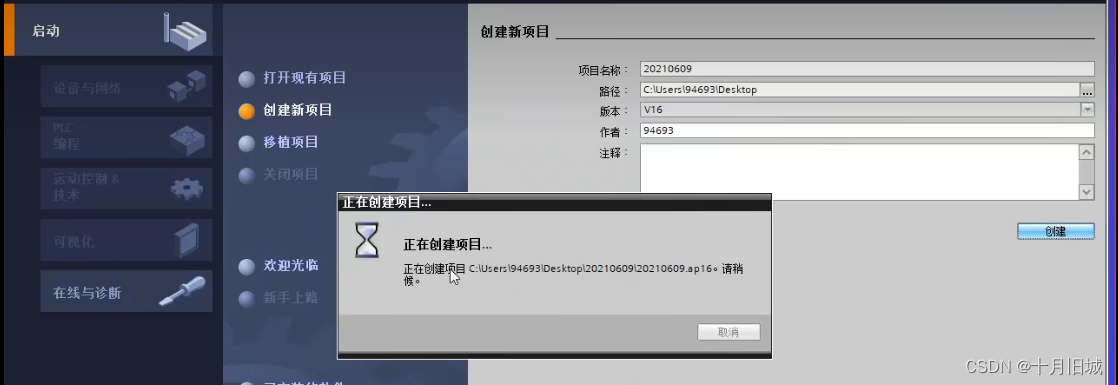

由于是第一次创建实例，需要使用博图下载程序进去，首先创建一个解决方案
解决方案中还没有项目存在
