FPGA--FLASH（M25P16芯片）

FLASH（串行 用spi的00或者11模式）

16Mbit = 2M X 8bit    其中2M分为32个扇区，每个扇区有256页，每页有256byte

addr[20:0] = A20-A0

例如21'h123456处于第18扇区52页86个地址

M25P16芯片

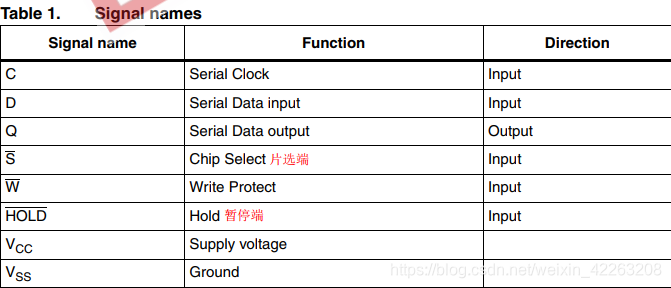

1.信号名称

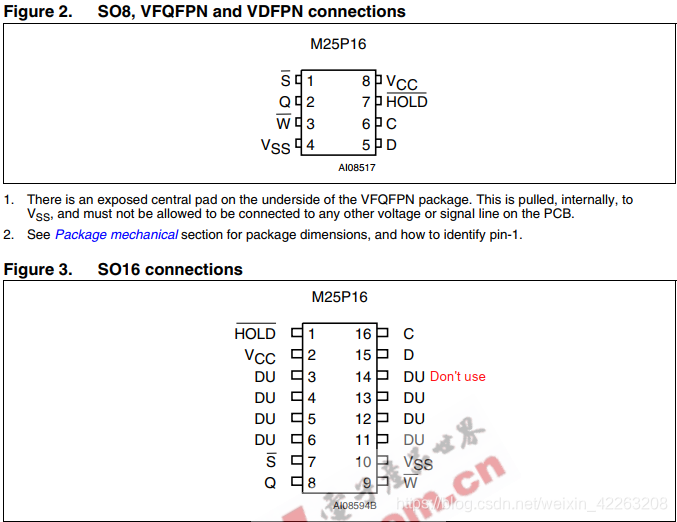

2.封装（8/16引脚）

3.信号功能描述

serial data output （Q）：输出

serial data input （D）：输入

serial clock（C）：串行时钟线，上升沿采样，下降沿输出。

chip select:片选。输入为高时，输出Q为高阻状态，芯片待机，输入为低时，Q正常输出，芯片处于激活状态。

hold：用来暂停串行通信， 只有在激活状态下，暂停端才能使用，暂停状态下，Q为高阻，D和C都不可用

write protect:写入保护，通过状态机寄存器中BP2,BP1,BP0来决定呗保护区
