解读STM32串口通信例程里的部分函数

1、使用串口1（USART1）来通信
2、解读例程的中断服务函数

void USART1_IRQHandler(void)                	//串口1中断响应程序		 其名字不能随便定义
{
	u8 Res;													//当串口接收到数据  RXNE将被置1
	if(USART_GetITStatus(USART1, USART_IT_RXNE) != RESET)  //接收中断(接收到的数据必须是0x0d 0x0a结尾)   RESET是0
	{                                                       //该函数是获取串口的控制器CR1,CR2,CR3的状态
		Res =USART_ReceiveData(USART1);//(USART1->DR);	//读取接收到的数据  一个字节一个字节的读

		if((USART_RX_STA&0x8000)==0)//接收未完成             10000 0000 0000 0000   0x8000   当接受完成时，最高位置1
		{                                                //0xxx  xxxx xxxx xxxx             未接受完成是初始值0
			  if(USART_RX_STA&0x4000)//接收到了0x0d             0100 0000 0000 0000   0x40000
				{                                             //x1xx xxxx xxxx xxxx     当接受到0x0d时，USART_RX_STA的14位会置1
				    if(Res!=0x0a)
						{
							USART_RX_STA=0;
						}//接收错误,重新开始
				    else
						{
								USART_RX_STA|=0x8000;
						}//接收完成了 			  //接收到回车的后字节  置位状态寄存器
				}
		    else //还没收到0X0D
				{
				      if(Res==0x0d)
							{
								USART_RX_STA|=0x4000;					 //接收到回车的前一字节  置位状态寄存器
							}
				      else
					    {
									USART_RX_BUF[USART_RX_STA&0X3FFF]=Res ;			//将接收的数据 存入数组中
									USART_RX_STA++;									//长度+1 为下一次做准备
									if(USART_RX_STA>(USART_REC_LEN-1))
									{
										USART_RX_STA=0;//接收数据错误,重新开始接收
									}
					    }
				}
			}
   }

}

这里定义了一个16位数据USART_RX_STA 来表示 采集的数据长度数据，状态等，相当于一个寄存器
USART_RX_STA 15 14 13-0
接收完成 接收到0x0d 接收的数据长度 没接收加1 表示多了一个字节
USART_RX_STA=0 则为接收数据做准备

//串口进入中断的前提是 数据的最后以回车为准 即 0x0d 0x0a 0x0d是回车的ASCLL码，0x0a是换行的ASCLL码

TStatus USART_GetITStatus(USART_TypeDef* USARTx, uint16_t USART_IT);固件库提供的串口收发的标志位函数之一

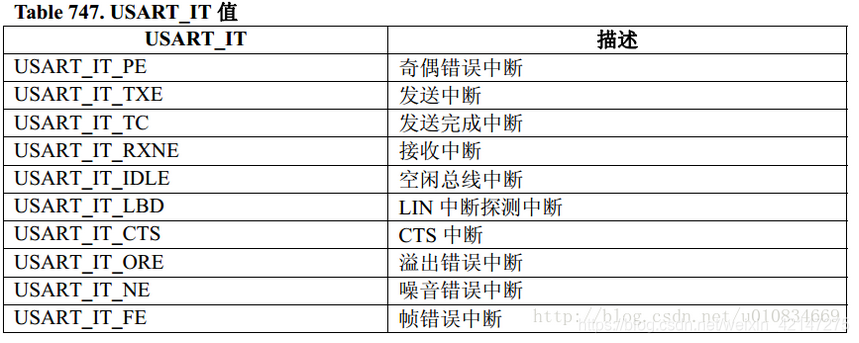

该函数是获取串口的控制器CR1,CR2,CR3的状态；信息如下
理解一下RXNE接受中断与IDLE空闲总线中断的区别
单片机串行口是发送或接收完一帧数据才进入中断的，一次发来的数据，就称为一帧数据，空闲总线中断，串口收到一帧数据后，发生的中断。比如说给单片机一次发来1个字节，或者一次发来8个字节，这些一次发来的数据，就称为一帧数据。STM32单片机带IDLE中断，一帧数据结束后，产生IDLE中断，利用这个中断来接收不定长的数。(产生IDLE中断后 以帧为单位进行判断)当接收到1个字节，就会产生RXNE中断，当接收到一帧数据，就会产生IDLE中断。比如给单片机一次性发送了8个字节，就会产生8次RXNE中断，1次IDLE中断

①当有数据来时RXNE被置1，RESET定义了为0，当有数据来时，中断产生，RXEN为1，不等于0，if语句成立。
if(USART_GetITStatus(USART1, USART_IT_RXNE) != RESET)

②将USART1的数据寄存器DR的值赋给res
Res =USART_ReceiveData(USART1);
③这时判断一下是否接受数据完成。 回顾一下之前定义的USART_RX_STA，最高位（15位）接受到0x0a会置1，因为还没接受完成，USART_RX_STA还是0（初始化为0），即
0000 0000 0000 0000
&1000 0000 0000 0000 = 0
if((USART_RX_STA&0x8000)==0) if语句成立
④再判断是否接受了0x0d 0x0d会将USART_RX_STA的14位置1
0000 0000 0000 0000
&0100 0000 0000 0000 = 0
if(USART_RX_STA&0x4000) if语句是假，执行else里的语句

				{
				      if(Res==0x0d)
							{
								USART_RX_STA|=0x4000;					 //接收到回车的前一字节  置位状态寄存器
							}
				      else
					    {
									USART_RX_BUF[USART_RX_STA&0X3FFF]=Res ;			//将接收的数据 存入数组中
									USART_RX_STA++;									//长度+1 为下一次做准备
									if(USART_RX_STA>(USART_REC_LEN-1))
									{
										USART_RX_STA=0;//接收数据错误,重新开始接收
									}
					    }
				}

⑤数据还没接受完，继续执行else里的语句

else
					    {
									USART_RX_BUF[USART_RX_STA&0X3FFF]=Res ;			//将接收的数据 存入数组中
									USART_RX_STA++;									//长度+1 为下一次做准备
									if(USART_RX_STA>(USART_REC_LEN-1))
									{
										USART_RX_STA=0;//接收数据错误,重新开始接收
									}
					    }

USART_RX_STA&0X3FFF 0000 0000 0000 0000
&0011 1111 1111 1111 = 0 将Res接受的数据（一个u8类型字符数据）存放在数据USART_RX_BUF[0] 里
继续执行USART_RX_STA++; 一开始定义的USART_RX_STA是16位的整型数，并初始化位0，这时加1
⑦USART_RX_STA>(USART_REC_LEN-1）为什么要-1，因为定义的buff是200个字节，而数组的下标是0开始计算到199，而STA的值就是数组的下标，最后一次将数据存入到buff里时，执行USART_RX_STA++后USART_RX_STA等于200时已经超过数组范围。例如，我从0开始计算，一次发（0-199）这么多字符的数据（共有200个字符），第200个字符数是0x0d，当存入到199时是，STA的值是200，这时第200个字符是0x0d，就不会执行将res存入buff的语句

⑧如果Res等于0x0d，执行USART_RX_STA|=0x4000;
00xx xxxx xxxx xxxx xxxx
| 0100 0000 0000 0000 0000 将第14位置1.
⑨0x0d下一位是0x0a，那么res= 0x0a，然后执行USART_RX_STA|=0x8000;将第15位置1
if((USART_RX_STA&0x8000)==0)为假，结束函数。
最后0x0a是最后一个字节，RXNE是0。if(USART_GetITStatus(USART1, USART_IT_RXNE) != RESET)语句为假，结束函数

这时buff里是我们输入的数据
