Xilinx NVMe AXI4主机控制器，AXI4接口高性能版本介绍

NVMe AXI4 Host Controller IP

1. 介绍

NVMe AXI4 Host Controller IP可以连接高速存储PCIe SSD，无需CPU，自动加速处理所有的NVMe协议命令，具备独立的数据写入和读取AXI4接口，不但适用高性能、顺序访问的应用，也适用于随机访问的应用，同时结合外部存储器（比如DDR），使得Host端的数据访问管理更加灵活。

无需CPU，NVMe Host Controller IP自动执行对PCIe SSD的PCIe设备枚举和配置、NVMe控制器识别和初始化、NVMe队列设置和初始化，实现必须以及可选的NVMe Admin Command Set和NVM Command Set，实现对PCIe SSD的复位/断电/SMART/Error Information/Device Self-test管理、IO（Page）读写、DMA读写和数据擦除功能，提供用户一个简单高效的接口实现高性能存储解决方案。

NVMe AXI4 Host Controller IP读写的顺序传输长度是RTL运行时动态可配置的，最小是4K-Byte，最大是512K-Byte。每次读写访问，用户可以指定本次传输的顺序传输长度（4K~512K Byte），不同的顺序传输长度对应不同的DMA读写性能。

针对多路数据通道访问PCIe SSD，使用NVMe的多队列特性，NVMe AXI4 Host Controller IP支持灵活配置DMA读写的通道个数，按照NVMe队列优先级仲裁（循环仲裁或加权循环仲裁）机制，实现多个DMA通道对同一块PCIe SSD的高效访问，从而达到多路数据通道访问的并行需求和QoS要求。

• 1. 特性
• 支持Ultrascale+，Ultrascale，7 Series FPGA
• 支持PCIe Gen4，PCIe Gen3，PCIe Gen2 SSD
• 无需CPU
• 自动实现对PCIe SSD的PCIe设备枚举、NVMe控制器识别和NVMe队列设置
• 支持对PCIe SSD的NVM Subsystem Reset、Controller Reset和Shutdown
• 支持NVMe Admin Command Set：Identify、SMART、Error Information、Device Self-test、Create/Delete IO Submission/Completion Queue、Set Features – Volatile Write Cache/Arbitration
• 支持NVMe NVM Command Set：Write、Read、Flush、Dataset Management
• 提供1个Admin命令接口，实现对PCIe SSD的复位/断电/SMART/Error Information/Device Self-test管理功能
• 提供1个IO命令接口，实现对PCIe SSD的IO（Page）读写、Cache Flush和逻辑数据块擦除功能；提供1个IO-AXI4-MM接口读写IO（page）数据
• 提供1个DMA命令接口，实现对PCIe SSD的DMA读写功能
  1. 提供1个DMA-AXI4接口实现DMA数据的输入和输出
• DMA读写的顺序传输长度可以动态配置，4K-Byte~512K-Byte；不同的顺序传输长度对应不同的DMA读写性能
• 针对多通道DMA需求，可以配置4个DMA命令接口，1个DMA-AXI4接口
• NVMe队列的个数（配置DMA通道的个数）和深度可配置，平衡对PCIe SSD的DMA性能和消耗的逻辑资源
• 支持循环仲裁（Round Robin Arbitration）和加权循环仲裁（Weighted Round Robin Arbitration）
• 支持NVMe Admin和IO命令的超时和错误处理恢复机制，提供详尽以及扩展的访问错误状态输出
• 支持的NVMe设备：
  1. Base Class Code：01h（mass storage），Sub Class Code：08h（Non-volatile），Programming Interface：02h（NVMHCI）
  2. MPSMIN（Memory Page Size Minimum）：0（4K-byte）
  3. MDTS（Maximum Data Transfer Size）：大于等于顺序传输长度或0（无限制）
  4. LBA Unit：512-byte，1024-byte，2048-byte或4096-byte
• 一个NVMe AXI4 Host Controller IP直接连接到PCIe SSD
• 易于集成的同步、可综合Verilog设计
• 通过完全验证的NVMe AXI4 Host Controller IP

1. 概述

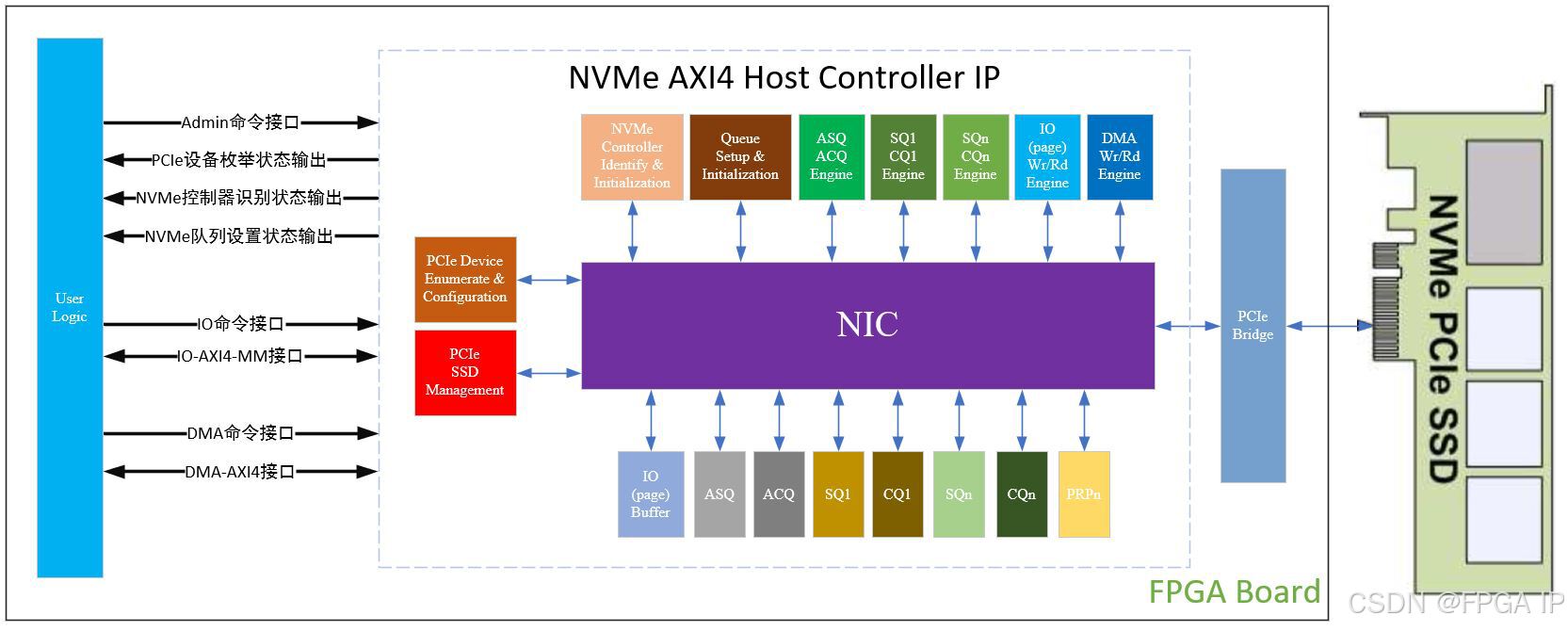

NVMe AXI4 Host Controller IP作为一个对PCIe SSD的高性能存储控制器，不但提供对PCIe SSD的配置管理功能，而且提供对PCIe SSD的IO（Page）读写以及DMA读写功能。

NVMe AXI4 Host Controller IP具备PCIe SSD Management，实现对PCIe SSD的复位/断电/SMART/Error Information/Device Self-test管理功能。

NVMe AXI4 Host Controller IP具备ASQ/ACQ引擎，实现NVMe Admin Command Set：Identify、SMART、Error Information、Device Self-test、Create/Delete IO Submission/Completion Queue、Set Features – Volatile Write Cache/Arbitration。

NVMe AXI4 Host Controller IP具备IO（Page） Wr/Rd引擎和SQ1/CQ1引擎，实现对PCIe SSD的IO（Page）读写、Cache Flush和逻辑数据块擦除功能。

NVMe AXI4 Host Controller IP具备DMA Wr/Rd引擎和SQn/CQn引擎，实现对PCIe SSD的DMA读写功能。

上电后，NVMe AXI4 Host Controller IP内置的PCIe Device Enumerate & Configuration自动实现对PCIe SSD的PCIe设备枚举和配置；然后内置的NVMe Controller Identify & Initialization自动实现对PCIe SSD的NVMe控制器识别和初始化；最后内置的Queue Setup & Initialization自动实现对PCIe SSD的NVMe队列设置和初始化。至此，NVMe AXI4 Host Controller IP完成对PCIe SSD的所有配置和初始化工作，可以开始提供对PCIe SSD的读写、擦除、复位、断电、SMART、Device Self-test操作。

图 2 NVMe AXI4 Host Controller IP结构框图

1. 产品规格
   1. 性能

PCIe配置参数：Max Payload Size=256-byte，Max Read Request Size=512-byte

1. PCIe Gen3 SSD（三星990 Pro 4TB），Seq=512KB，1个DMA通道：
   1. DMA写入速度3380MB/s
   2. DMA读取速度3550MB/s
2. PCIe Gen3 SSD（三星970EVO Plus 1TB），Seq=512KB，1个DMA通道：
   1. DMA写入速度3320MB/s
   2. DMA读取速度3480MB/s
3. PCIe Gen3 SSD（Intel D5-P5530 3.84TB），Seq=512KB，1个DMA通道：
   1. DMA写入速度3350MB/s
   2. DMA读取速度3440MB/s
4. PCIe Gen3 SSD（三星980 Pro 1TB），Seq=512KB，1个DMA通道：
   1. DMA写入速度2950MB/s
   2. DMA读取速度3430MB/s

1. 1. 资源

1. KU040

表3.1 PCIe Gen3 SSD，Seq=512K，Queue Depth=8，1-DMA

	LUTs	FFs	BRAMs	PCIe
总资源	16016	21927	21	1
NVMe Host Controller	10518	13878	4	0
PCIe Bridge	5499	8049	17	1

表3.2 PCIe Gen3 SSD，Seq=512K，Queue Depth=8，2-DMA

	LUTs	FFs	BRAMs	PCIe
总资源	20546	26994	25	1
NVMe Host Controller	15043	18949	8	0
PCIe Bridge	5499	8049	17	1

表3.3 PCIe Gen3 SSD，Seq=512K，Queue Depth=8，4-DMA

	LUTs	FFs	BRAMs	PCIe
总资源	29686	36972	33	1
NVMe Host Controller	24188	28933	16	0
PCIe Bridge	5499	8049	17	1

1. ZU7EV

表3.4 PCIe Gen3 SSD，Seq=512K，Queue Depth=8，1-DMA

	LUTs	FFs	BRAMs	PCIe
总资源	21920	31099	38	1
NVMe Host Controller	10558	13962	4	0
PCIe Bridge	11363	17137	34	1

表3.5 PCIe Gen3 SSD，Seq=512K，Queue Depth=8，2-DMA

	LUTs	FFs	BRAMs	PCIe
总资源	26448	36126	42	1
NVMe Host Controller	15083	19029	8	0
PCIe Bridge	11363	17137	34	1

表3.6 PCIe Gen3 SSD，Seq=512K，Queue Depth=8，4-DMA

	LUTs	FFs	BRAMs	PCIe
总资源	35462	46253	50	1
NVMe Host Controller	24045	29160	16	0
PCIe Bridge	11363	17137	34	1

1. 交付清单

可交付资料：

1. 详细的用户手册

2. 设计文件：源代码或网表

3. 时序约束

4. 测试或Demo工程

5. 技术支持：邮件，电话，现场，培训服务

6. Email：neteasy163z@163.com
