基于 Xilinx UltraScale 系列 PCIe 3.0 硬核的 NVMe IP 核

产品特点

1.纯FPGA逻辑实现，物理层使用 Xilinx UltraScale 系列 PCIe 核，基于璞致 PZ-KU060-FHT 开发板（KU060 芯片、PCIe3.0 X4 接口、三星970 PCIe SSD）开发并充分验证，该平台下 全盘写速率 2515 MB/s，全盘读速率 2820 MB/s，可根据客户平台移植；

2.访问接口简单，用户可以将此IP当作一块只增加一些读、写命令握手信号接口的片上 DPRAM 模块来使用，可根据用户需求定制；

3.客户可以根据自己需求定制 NVMe IP，还可以在此基础上定制 FPGA纯逻辑实现的文件系统 exFAT IP（参网页：优快云博客 - 基于 NVMe 的 exFAT 文件系统 FPGA IP 简介，参视频：B 站视频 - 基于 NVMe 的带 exFAT 文件系统的高速数据存储演示），以及需要支持的文件格式（如.txt /.bmp /.avi等）；

4.板卡 可通过FMC接口挂载各种子卡，如ADC / DAC / CameraLink / DP / HDMI等用于数据采集或回放，可根据用户需求定制板卡；

5.已结合客户需要，成功移植到ZU7EV / KU040等平台，已成功应用于带文件系统的机载 / 弹载数据记录系统项目。

相关图片

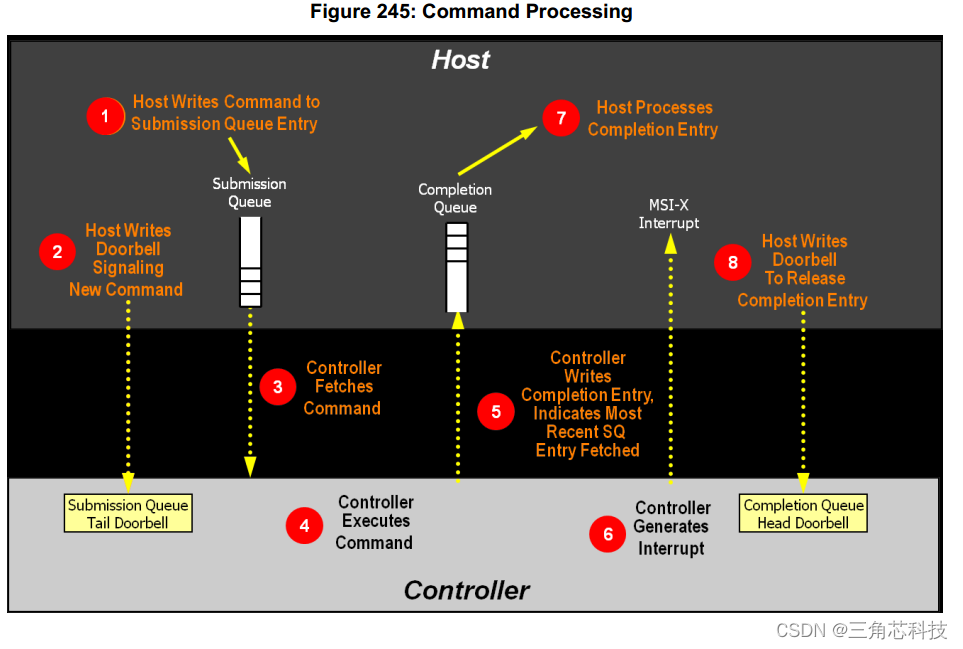

1.NVMe 原理

2. NVMe FPGA IP开发平台

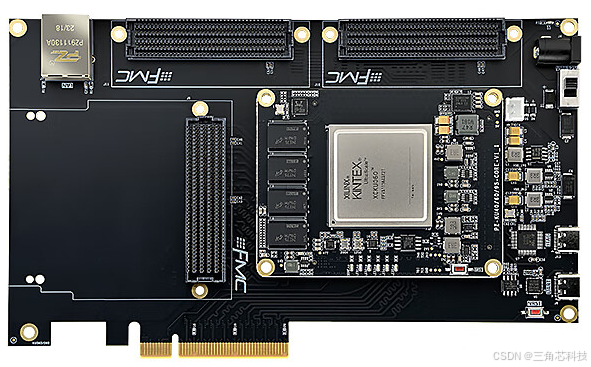

璞致 PZ-KU060-FHT 开发板：

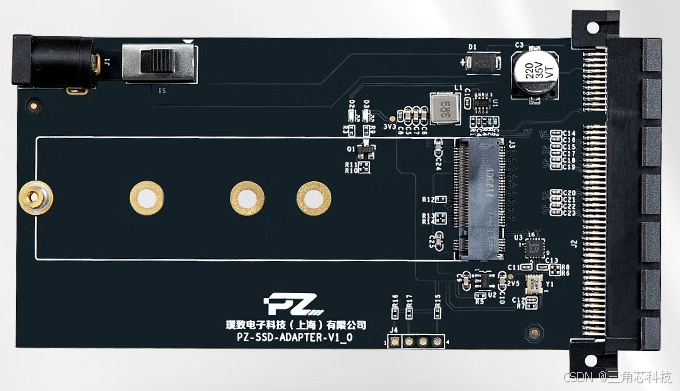

璞致PCIE 转 NVME SSD 子板

说明：子板可挂载一块 NVME SSD，子板 PCIE 插槽连接到开发板的 PCIE 3.0 X8 金手指，实际只使用了 PCIE 3.0 X4。

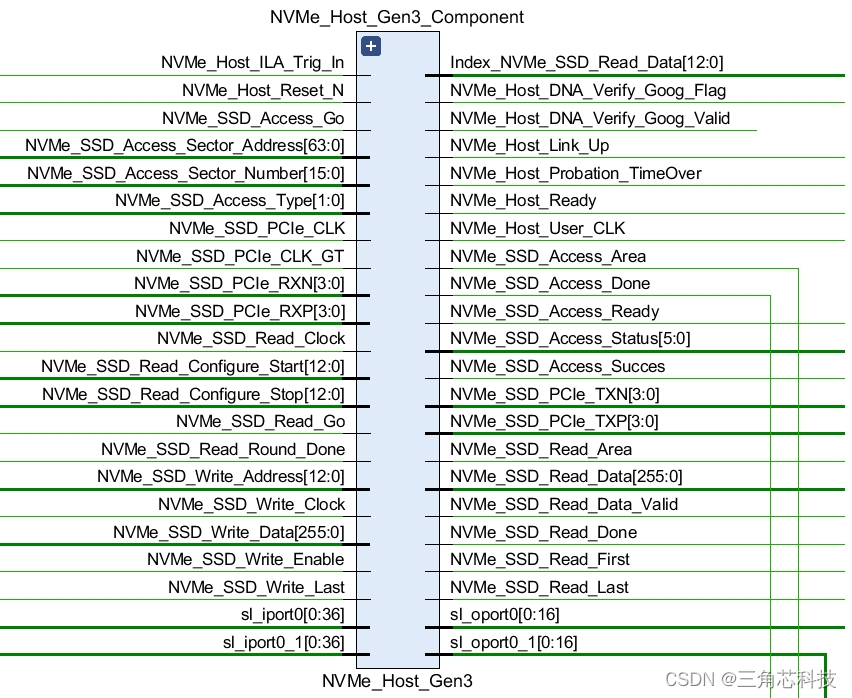

3. NVMe FPGA IP 对外接口

4. NVMe FPGA IP 资源消耗报表（KU060）

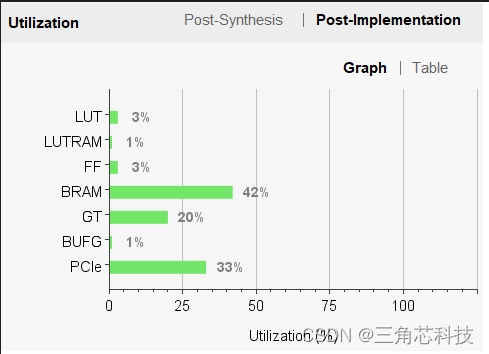

百分比：

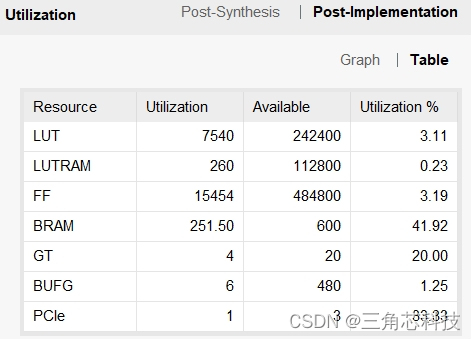

各项数量：

基于 PCIe 2.0 硬核的 NVMe IP 可参考：优快云博客 - 基于 Xilinx Zynq7000 系列 PCIe 2.0 硬核的 NVMe IP 核
