倍福PLC--NOVRAM对结构体变量做断电保持数据失败分析..

已于 2024-04-24 10:27:11 修改
阅读量374 收藏
点赞数 1
分类专栏： 倍福 文章标签： 倍福
于 2024-04-23 09:43:48 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/weixin_41883890/article/details/138110106
版权
倍福 专栏收录该内容
313 篇文章 ¥239.90 ¥399.90
订阅专栏
本文分析了使用NOVRAM对结构体变量做断电保持数据失败的原因，指出NOVRAM适合存储实时性和数据量小的数据。由于结构体过大导致地址重叠和超过Q区地址数，以及扫描映射时间过长和可能超出NOVRAM容量。建议采用UPS以文件方式保存大量配方数据。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

文介绍NOVRAM对结构体变量做断电保持数据失败分析。在，保存结构体变量，用NOVRAM进行断电保持，但是失败了。本文对该问题进行分析。

  1. 操作流程
    1.1. 实际配置

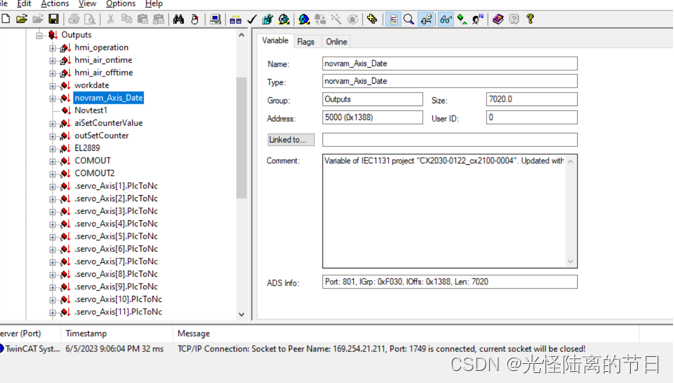

    在这里插入图片描述

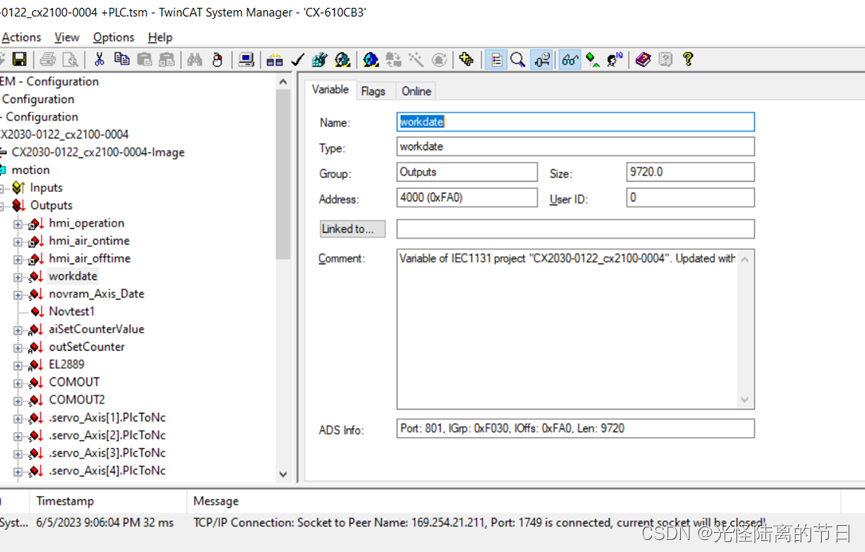

    在这里插入图片描述
    在这里插入图片描述
    1.2. 原因分析
    在NOV存储中，建议是实时性修改的，数据量不大的数据进行保持，其原理是通过映射方式，下次上电时候从寄存器中读取数据，并赋值到PLC变量中。
    在排查过程中发现，一个结构体变量占用了9000多额字节，如下所示

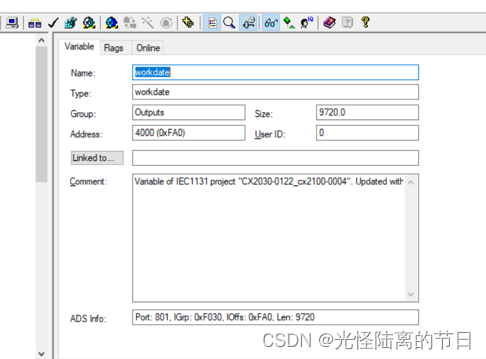

    在这里插入图片描述
