十、基于FPGA的PCIE协议介绍（一）

1. PCIe基础知识
PCI-Express（peripheral component interconnect express）是一种高速串行计算机扩展总线标准。由英特尔在2001年提出的，旨在替代旧的PCI，PCI-X和AGP总线标准。

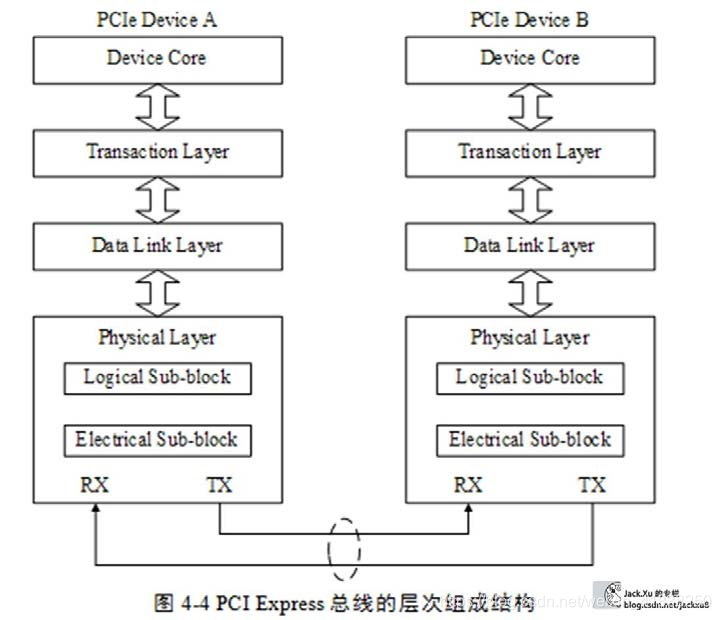

PCIe 规范对于设备的设计采用分层的结构，有事务层、数据链路层和物理层组成，各层有都分为发送和接收两功能块。
发送端：应用程序（设备核A）在事务层形成事务层包（TLP——Transaction Layer Package），储存在发送缓冲器里，等待推向下层。在数据链路层，在TLP 包上再串接一些附加信息，这些信息是对方接收TLP 包时进行错误检查要用到的，形成数据链路层包（DLLP——Data Link Layer Package）；在物理层，对DLLP 包进行编码，占用链路中的可用通道，从发送器发送出去。
接收端：实际上是发送端的“逆”过程。如果说发送端是在不断组包，那么接收端就是不断的拆包，最后提取出有用的数据信息供B设备的应用程序使用。

 整个过程实际上和以太网的过程很相似，都是在不同层级上进行数据的扩展。在FPGA的开发过程中，实际上从事务层到物理层都是封装好了的，组成标准IP核，因此重点点完成事务层度数据解析与组装，即TLP包。用户通过IP核要求的总线协议（如AXI4-Stream）与之进行数据交换。

2. 事务层协议
2.1 数据包结构
有了IP核之后，实际上我们最关心的就是事务层包的数据格式。
事务层数据包（TLP）主要由：一个或多个可选的前缀（TLP Prefixes）、一个帧头（TLP Header）、一个数据有效负载（Data Payload）和一个可选的摘要（TLP Dignest）组成，下面简单介绍一下各部分。



TLP Prefixes：前缀；有PCIe V2.1总规范引入，主要起扩展帧头的作用。如果用不到，可以省去该字段。

TLP Header：帧头；TLP Header是TLP中最重要的标志，不同的TLP其头的定义并不相同。TLP 头标长3 或者4 个DW（DW = double word——双字，32位），格式和内容随事物类型变化。

Data Payload：数据有效负载；即主设备要传输的数据。数据的长度最小为0，最大为1024DW，视具体情况而定。该字段也是一个可选项，因为有些TLP并不需要传递数据，如存储器读请求、配置和I/O写完成TLP也不需要。

TLP Dignest：摘要是一个可选项，长度为1DW。一个TLP是否需要Dignes是由Header中TD字段决定。如果接受设备支持ECRC校验的功能的话，则该字段用来防止TLP中的数据校验码ECRC。

2.2 TLP包头解析

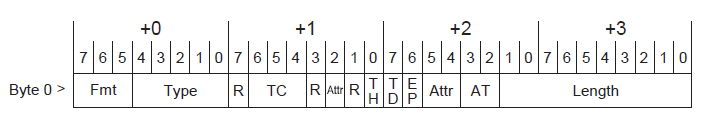

TLP Header长3 DW或者4 DW，格式和内容随事务类型的不同而不同。但是对于所有TLP Header来讲，都拥有相同的第一个DW定义，如下图所示（R：Reserved，为0）。

fmt[31:29]：Fmt是关于头标长度和该TLP是否有数据（字段）的信息，如下图所示。实际上是3 DW还是4 DW是根据要访问目标的地址位宽有关

Type（[28:24]：Type的5位编码与Fmt字段一起用于规定事务类型、头标长度和是否有数据负载，如下图所示，介绍了最主要的三种模式。MEM，IO，配置；

TC[22:20]：Traffic Class，传输类型也代表优先级，优先级高的先得到服务。这里是3比特，说明可以分为8个等级，0-7，TC默认是0，数字越大，优先级越高。

Attr[18]、[13:12]：该字段表述TLP的属性，由3位组成，注意不是连续的。具体含义见规范。

TH[16]：位为 1 表示当前 TLP 中含有 TPH（TLP Processing Hint）信息，TPH 是 PCIe V2.1 总线规范引入的一个重要功能。TLP 的发送端可以使用 TPH 信息，通知接收端即将访问数据的特性，以便接收端合理地预读和管理数据。

TD[15]：表示 TLP 中的 TLP Digest（之前说ECRC可选）是否有效，如果这个这个bit置起来，说明该TLP包含ECRC，接收端应该做CRC校验；

EP[14]：表示当前 TLP 中的数据是否有效，为 1 表示无效，为 0 表示有效。

AT[11:10]：Address Type，地址种类，与 PCIe 总线的地址转换相关，可暂时不考虑。

Length[9:0]：用来描述 TLP 的有效负载（Data Payload）大小。PCIe 总线设置 Length 字段的目的是提高总线的传送效率。Length 字段以 DW 为单位，其最小单位为 1 个 DW。

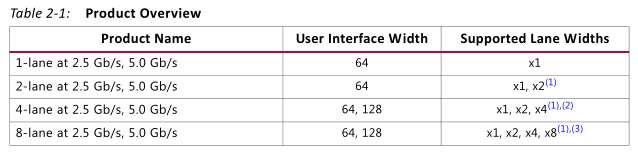

3 xilinx PCIE核

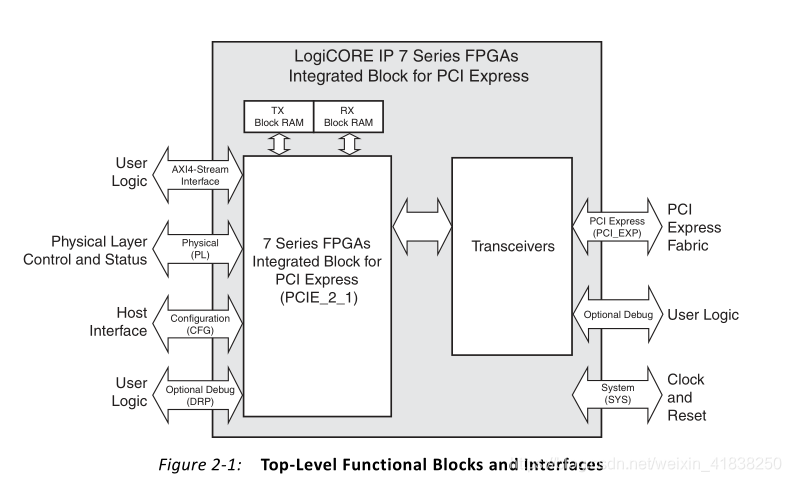

 3.1 PCIE核架构



3.2 端口介绍

   (1)通用接口

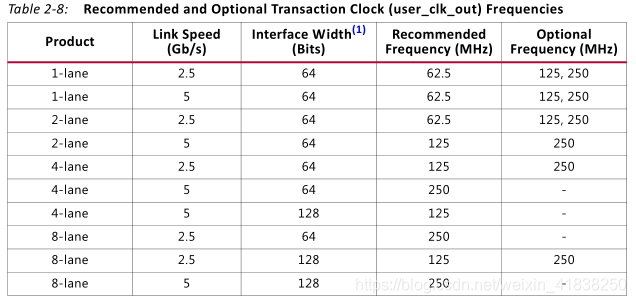

    user_clk_out： 用户时钟输出；时钟频率如下：

    user_reset_out ：用户同步复位输出；

    user_lnk_up ： PCIE link up状态输出；

    fc_ph[7:0] ：  Posted Header 统计输出

    fc_pd[11:0] ：Posted Data 统计输出

    fc_nph[7:0] ：Non-Posted Header统计输出

    fc_npd[11:0]：Non-Posted Data统计输出

    fc_cplh[7:0]：Completion Header统计输出

    fc_cpld[11:0]：Completion Data统计输出

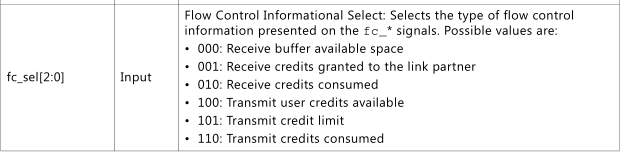

    fc_sel[2:0] ：选择输入；

（2）数据传输端口

    发送数据和接收数据都按AXIS传输；

   s_axis_tx_* ： AXI数据发送接口信号

   s_axis_rx_* ： AXI数据发送接口信号

（3）物理层接口：见pg054 22页

（4）配置接口：见pg054 26页

（5）中断相关信号：见pg054 32页

3.3 IP配置

 后面补充。
