本文解答了AltiumDesigner中常见的六种问题，包括引脚名称处理、引脚翻转、库不见、列表消失、原理图元件错误提示及连线节点丢失的解决方法。

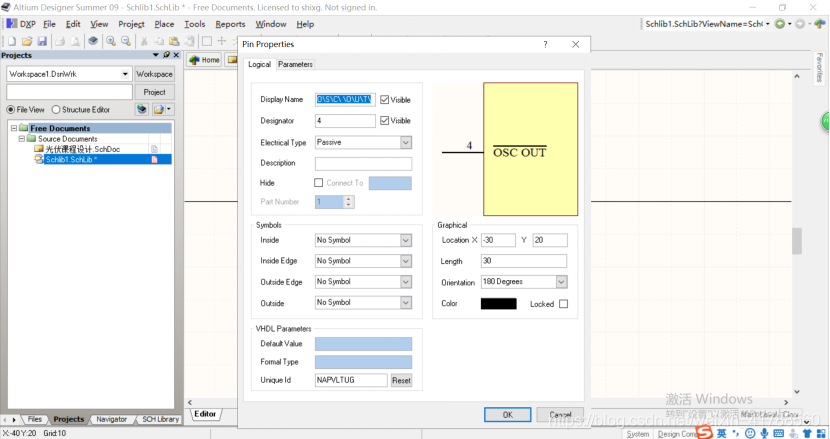

1、引脚名称有横线怎么处理
在每一个字母的后面加上“\”这个反斜杠

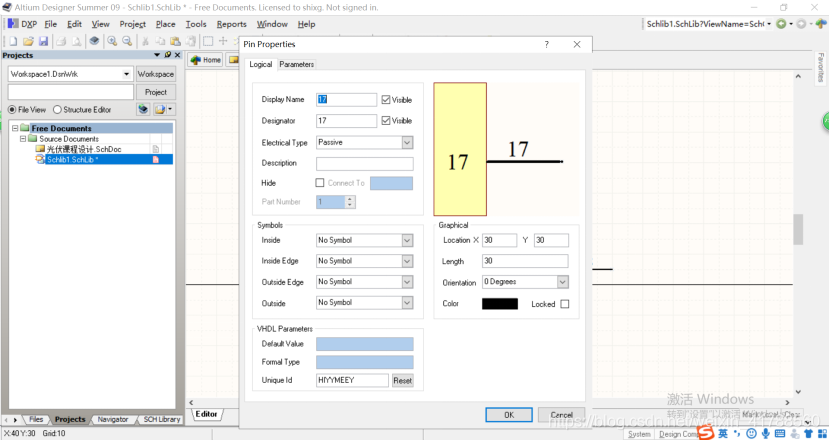

2、引脚翻转问题
双击引脚，在orientation选项选择需要的角度

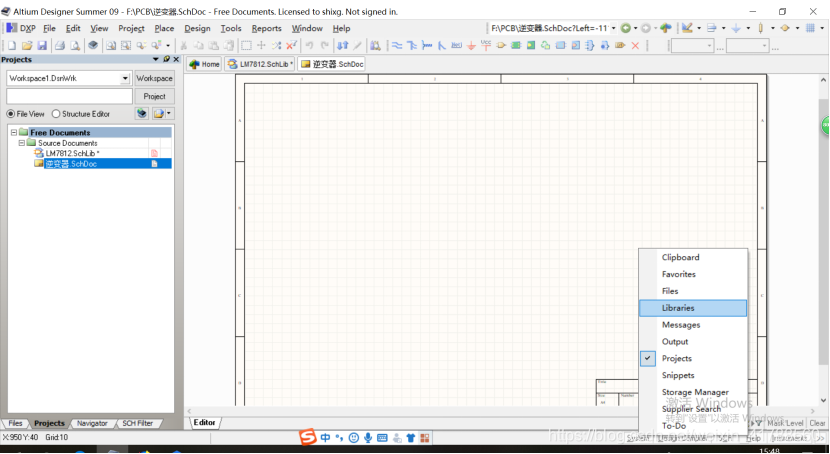

3、altium designer库不见了怎么办
点击右下角的system,在libraries那点一下
4、altium designer左边列表消失了怎么办

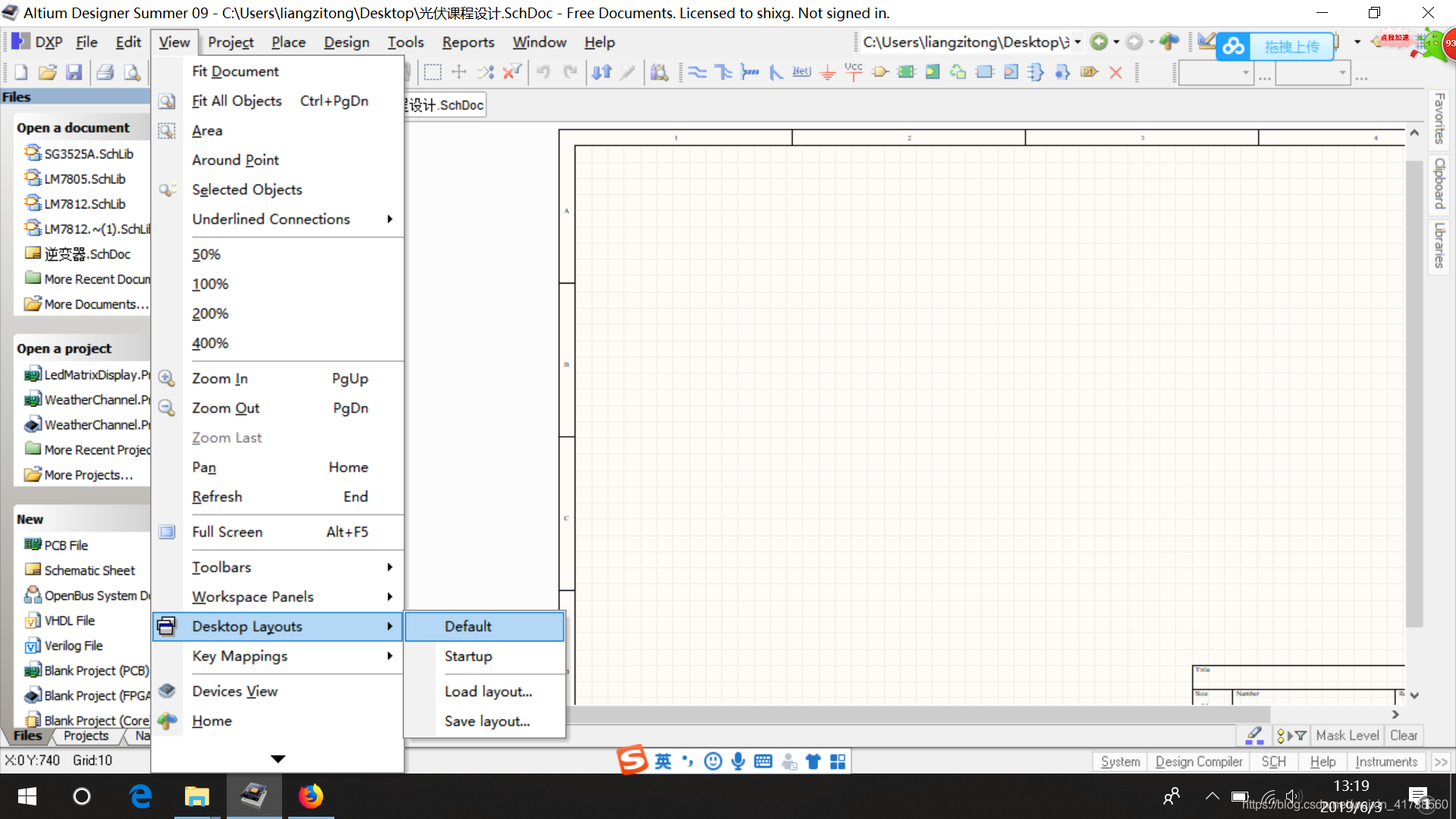

view/desktop layouts/default
返回默认设置
5、altium designer原理图原件有红色波浪线
原理图中元件标号有重复的会有红色波纹线出现，将重复的元件标号去掉就好了。

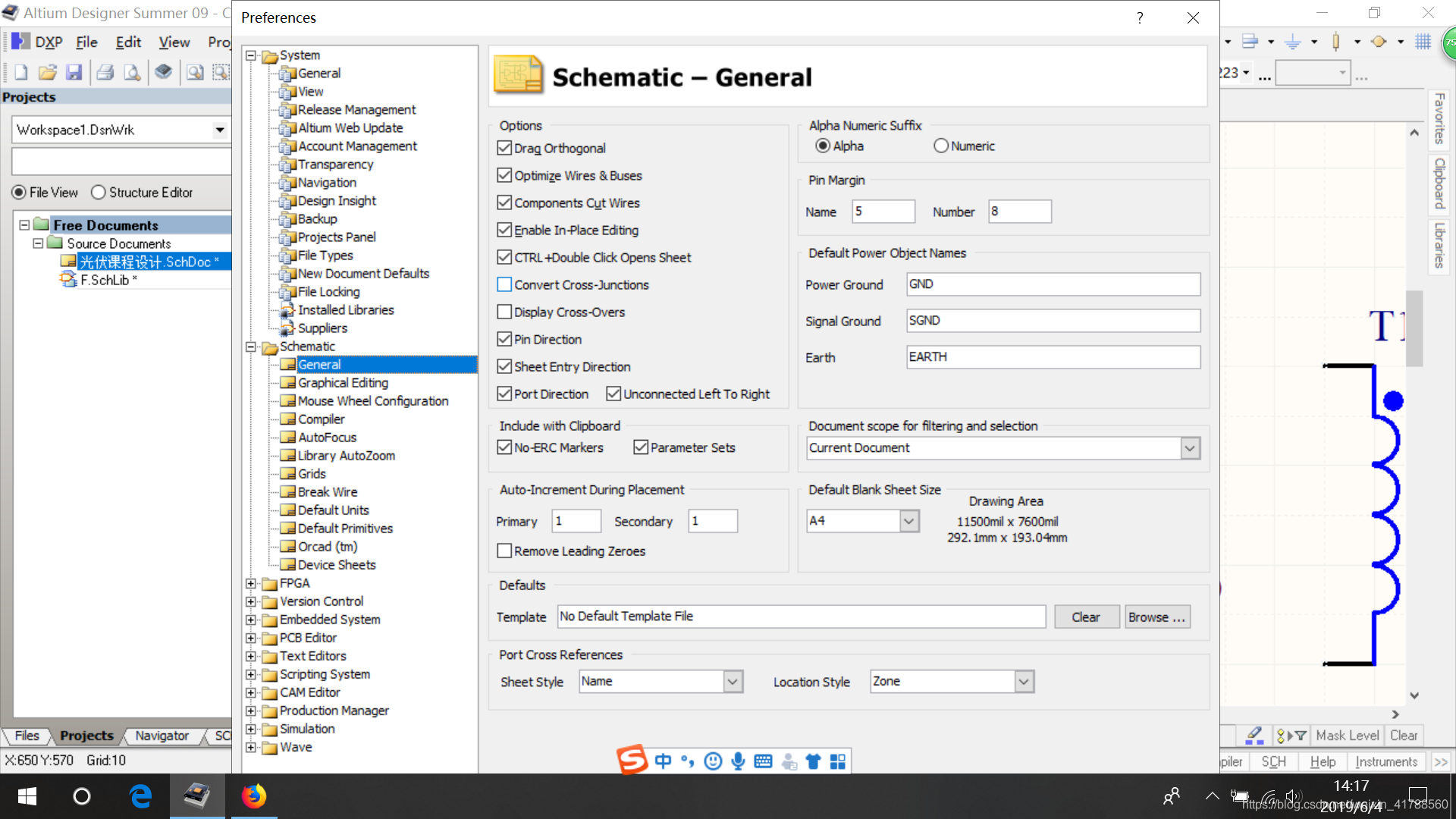

6、AD原理图中连线时在十字交叉处自动丢失节点怎么办
