这篇博客介绍了计算机图形学中从三维空间到屏幕空间的转换过程，包括垂直可视角度、长宽比的概念，以及MVP变换将物体映射到归一化立方体。接着讨论了显示设备的发展，如从CRT到LCD、LED和墨水屏的演变，以及它们的工作原理。重点讲述了光栅化技术，如何判断像素是否在三角形内，并通过采样加速这一过程。此外，还提及了人眼对绿色像素的敏感性以及显示屏的布局优化。
一、前置知识

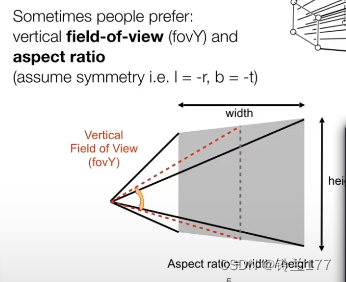

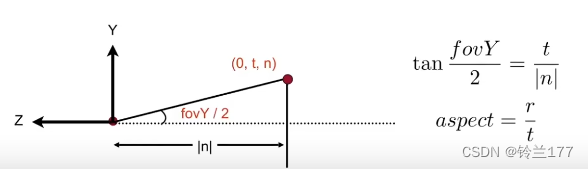

vertical field-of-view:垂直可视角度 Aspect ratio：长宽比
经过MVP变换后，物体都在-1,1的"canonical cube"立方体中。

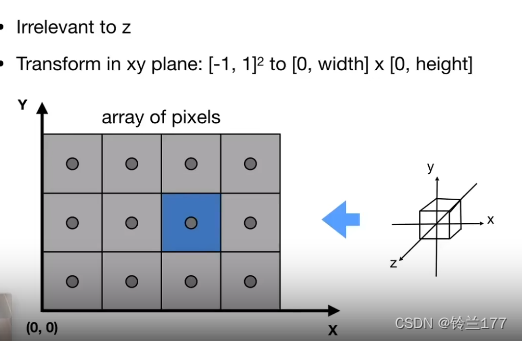

二、Canonical cube To Screen

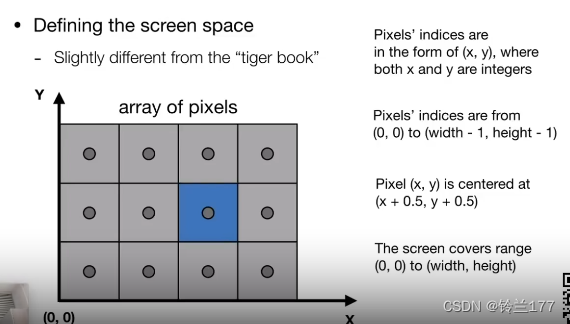

2.1屏幕空间

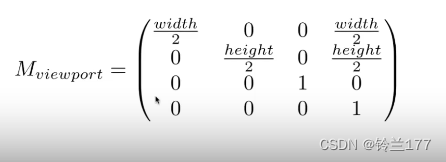

缩放+平移的仿射变换：
三、显示设备
早期：CRT显示设备，隔行扫描，现在一些视频压缩也在使用隔行扫描。缺点：造成画面撕裂。
现在：显卡，内存里的一块区域（多个）映射到屏幕上，告诉显示器该显示哪个区域。LCD（液晶）显示设备。

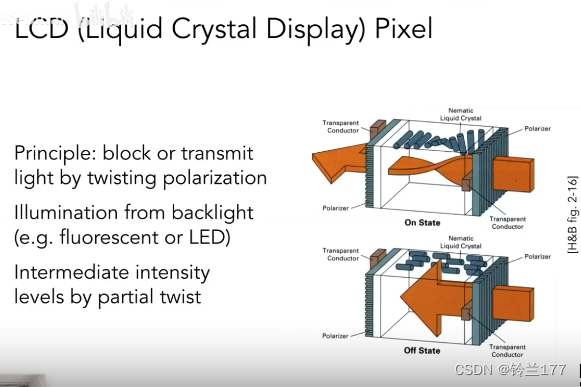

液晶显示原理：通过液晶的扭曲，改变光的方向。
LED（发光二极管）

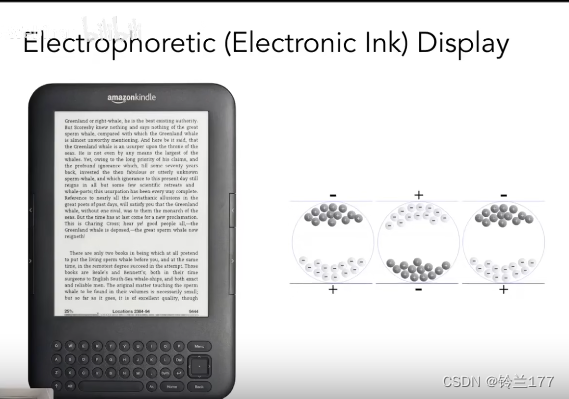

墨水屏：刷新率很低，使用电子刷新黑白电子的上下。
四、成像，光栅化
光栅化：把顶点数据转化为片元的过程。
光栅化最重要的是判断像素是否在三角形内部。
采样：判断点是否在三角形内。不是遍历所有的顶点，而是有包围盒aabb用来加速。人眼对绿色更敏感，一般显示屏会多一些绿色像素，看起来更舒服。
