i2c的IOL及上拉电阻

本文探讨了拉电流与灌电流的概念及其在PAD驱动能力中的作用,阐述了I2C协议对IOL的最低要求,并详细解释了如何选择合适的上拉电阻以确保信号传输的效率和速度。同时,提到了I2C上拉电阻的选择对输出低电平电压的影响以及其与灌电流的关系。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

1.拉电流与灌电流
拉电流(pull current)是指PAD输出为逻辑1时,对外提供的电流,相当于电流是被拉出,所以叫拉电流。灌电流(sink current)是指端口输出为逻辑0时,对外提供的电流,相当于电流是被拉出,所以叫拉电流。
对给定的PAD,PAD内部的输出晶体管是固定的,而输出0和1都各自有自己的允许电压范围,输出0时的范围为0-VOLmax,输出1时的范围为VOHmin-VDD。

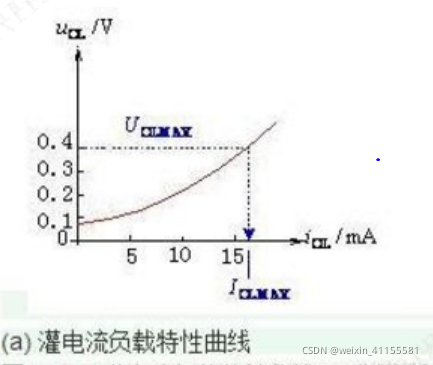

拉电流与灌电流一般被用来衡量PAD的驱动能力。例如,当PAD输出逻辑0,存在灌电流时,如果输出允许的最大电压VOLmax,如果灌电流越大,说明晶体管提供的电流越大,等效电阻越小,驱动能力也就越强。 对给定的PAD,VDD固定,VOL提高时(可以理解为通过外接负载的电阻值减小实现),晶体管两端电压增大,灌电流也增大。
在这里插入图片描述

2.I2C对IOL的要求
根据NXP的I2C协议,fast mode和fast mode plus下的IOL最小值分别为3mA和20mA,即PAD中驱动输出0的晶体管(在CMOS中就是NMOS)要保证足够的驱动能力以在规定的时间内将SCL/SDA从1下拉至0.
3.I2C上拉电阻Rp的选择
第一节已经提到,PAD已经固定的前提下,如果要保证输出的低电平在合理范围内(<VOLmax),上拉电阻就不能太小,灌电流不能太大(注意这里是PAD固定而Rp和输出电平变化,而考虑驱动能力时PAD变化而输出电平固定),所以上拉电阻的阻值有一个最小值的要求。
根据公式,Rpmin=(VDD-VOLmax)/IOL,考虑到IOL最小为3mA,就可以计算出上拉电阻要求的最小值。(IOL更高时,驱动能力变强,对上拉电阻最小值的要求更低)。

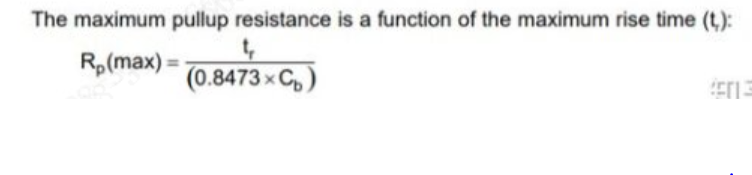

另外,上拉电阻也不能太大,否则会导致open-drain下输出高电平的速度太慢,计算公式已经在协议中给出。
在这里插入图片描述

### IIC总线上拉电阻的配置方法 IIC(Inter-Integrated Circuit)是一种广泛使用的串行通信协议,在其设计中,上拉电阻是一个非常重要的参数。合理的上拉电阻配置直接影响到系统的稳定性、可靠性和性能。 #### 1. 上拉电阻的作用 IIC总线采用开漏结构,这意味着信号线需要外部上拉电阻来提供高电平状态。如果没有合适的上拉电阻,信号无法正常切换至逻辑高电平,从而导致通信失败。 --- #### 2. 影响上拉电阻的因素 在选择上拉电阻时,需要综合考虑以下几个关键因素: - **总线电容(Cb)** 总线上的寄生电容主要来源于PCB走线、连接电缆以及挂载设备的数量和类型。较大的总线电容会导致更长的信号上升时间,因此需要较小的上拉电阻以满足规定的上升时间要求[^3]。 - **通信速度** 不同速率下的IIC通信对信号上升时间有不同的要求。例如,标准模式(100 kHz)、快速模式(400 kHz)和高速模式(3.4 MHz)分别对应不同的最大允许上升时间。较高的通信速度需要更快的信号转换,这就要求更低的上拉电阻值[^1]。 - **电源电压(VDD)** 电源电压决定了上拉电阻的最小值。为了确保低电平时的输出电压低于指定阈值(通常为0.4 V),必须根据驱动能力和电源电压计算出最小上拉电阻值[^4]。 - **功耗与热效应** 较小的上拉电阻虽然能加快信号上升时间,但也增加了静态电流消耗,可能导致不必要的功率损耗甚至器件发热问题。因此,应在功能需求和能耗之间找到平衡点[^1]。 --- #### 3. 计算上拉电阻的方法 以下是两种常见的计算方式: ##### 方法一:基于上升时间的要求 利用RC电路理论,可以通过以下公式估算最大上拉电阻: \[ R_{p} \leq \frac{t_r}{C_b} \] 其中: - \( R_p \) 是上拉电阻; - \( t_r \) 是允许的最大上升时间; - \( C_b \) 是总线等效电容。 例如,在400 kHz的应用场景下,假设\( t_r = 300 ns \),\( C_b = 20 pF \),则可以得出: \[ R_p \leq \frac{300 \times 10^{-9}}{20 \times 10^{-12}} = 15 k\Omega \] ##### 方法二:基于低电平驱动能力 为了保证低电平的有效性,还需要验证上拉电阻是否超过最低限值。此条件可通过以下公式表达: \[ R_p \geq \frac{(V_{dd} - V_{OL})}{I_{OL}} \] 其中: - \( V_{dd} \) 是供电电压; - \( V_{OL} \) 是低电平的最大允许值(通常是0.4 V); - \( I_{OL} \) 是端口的低电平驱动电流(典型值为3 mA)。 例如,当\( V_{dd} = 3.3 V \),\( V_{OL} = 0.4 V \),\( I_{OL} = 3 mA \)时: \[ R_p \geq \frac{(3.3 - 0.4)}{0.003} = 967 \Omega \] 最终的实际取值应介于两者之间,并优先选用标准化阻值(如4.7 kΩ 或者10 kΩ)以便采购方便[^3]。 --- #### 4. 推荐的标准值范围 一般来说,推荐的上拉电阻范围如下表所示: | 参数 | 值 | |-------------------|----------------------| | 最大值 | ≤ 10 kΩ | | 最小值 | ≥ 1 kΩ | | 典型值 | 4.7 kΩ ~ 10 kΩ | 具体数值取决于实际应用环境中的总线长度、负载数量以及其他电气特性。 --- ```python def calculate_pull_up_resistor(vdd, vol_max=0.4, iol=0.003, rise_time=None, cb=None): """ Calculate the pull-up resistor value based on given parameters. Parameters: vdd (float): Supply voltage in volts. vol_max (float): Maximum allowable low-level output voltage in volts. iol (float): Low-level output current capability of device in amps. rise_time (float): Desired maximum signal rise time in seconds. cb (float): Bus capacitance in farads. Returns: float: Calculated pull-up resistance in ohms. """ r_min = (vdd - vol_max) / iol if rise_time and cb: r_max = rise_time / cb return max(r_min, min(r_max, 1e4)) # Ensure within typical range [1kΩ, 10kΩ] else: return r_min ``` 调用示例: ```python resistance = calculate_pull_up_resistor(3.3, vol_max=0.4, iol=0.003, rise_time=3e-7, cb=20e-12) print(f"Recommended Pull-Up Resistor Value: {resistance:.0f} Ω") ``` --- ### 结论 综上所述,IIC总线上拉电阻的选择应当兼顾多个方面的影响,包括但不限于总线电容、通信速率、电源电压以及功耗控制等方面。通过科学计算并结合实际情况选定合适阻值,才能保障整个系统运行平稳高效[^3]。
