S32K144入门笔记（九）：TRGMUX的解读

目录

1. 概述

1.1 模块特性

2. 专用寄存器

---

1. 概述

        TRGMUX是Trigger MUX Control的缩写，顾名思义它是用来做触发源的多路选择控制的。TRGMUX提供了一个非常灵活的结构，用于触发源于多个引脚或外设的连接。

        一个可用的外设总是拥有一个32位的专用触发源选择寄存器。这个寄存器最多支持4个触发源。但并不是所有的模块都有标准的4个触发源，可以少于4个，也可以多于4个，对于多于4个的情况，该模块就配置了多个触发源选择寄存器。如图1所示。

图1 TRGMUX结构例子

        有关于ADC触发：

• 对于ADC来说，其多个触发是“或”关系，但是预触发不是“或”关系。
• 只有LPIT支持预触发；PDB的预触发机制并不参与TRGMUX。
• 如果其他外设需要预触发，则必须使用软件方式。具体根据SIM_ADCOPT[ADCxSWPRETRG]来设置

1.1 模块特性

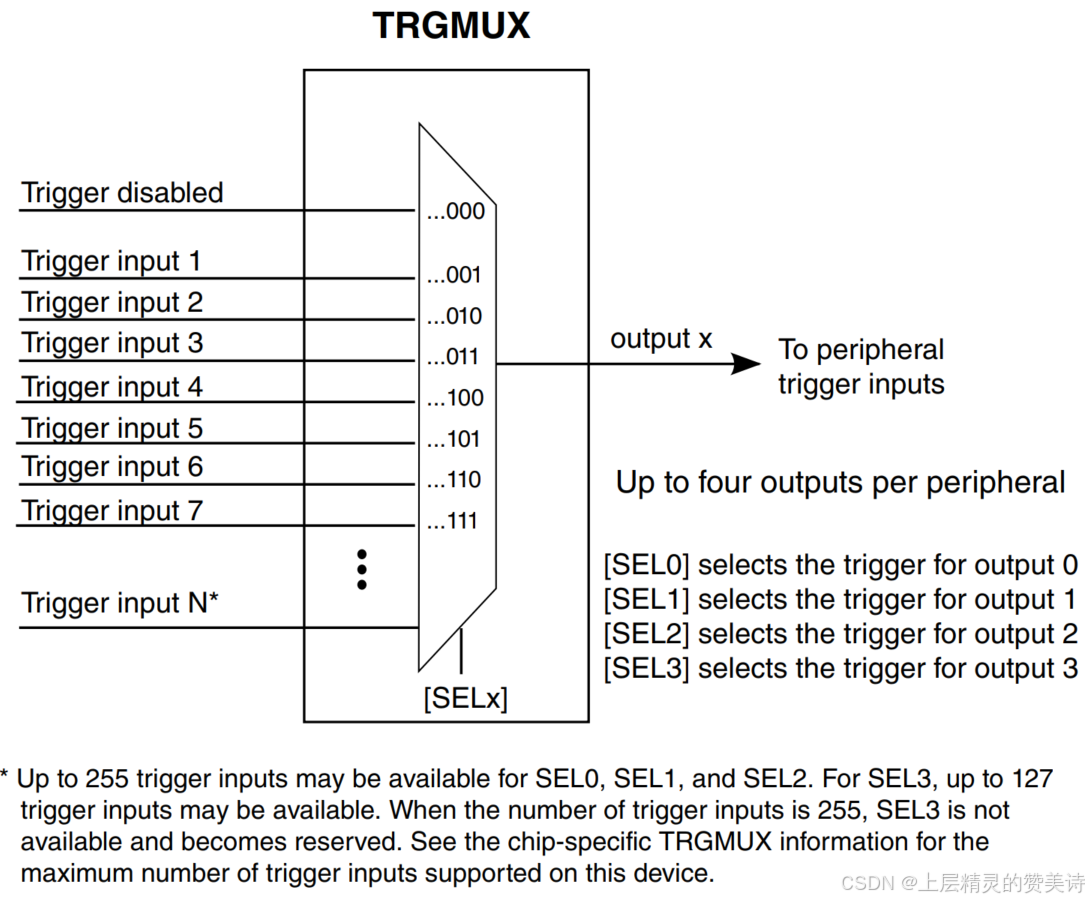

        TRGMUX模块允许通过软件来选择外设的触发源。图2是从参考手册中截取的模块框图。

图2 TRGMUX模块框图

        每个外设拥有专用的TRGMUX寄存器，详细的信息可以通过参考手册获取。

2. 专用寄存器

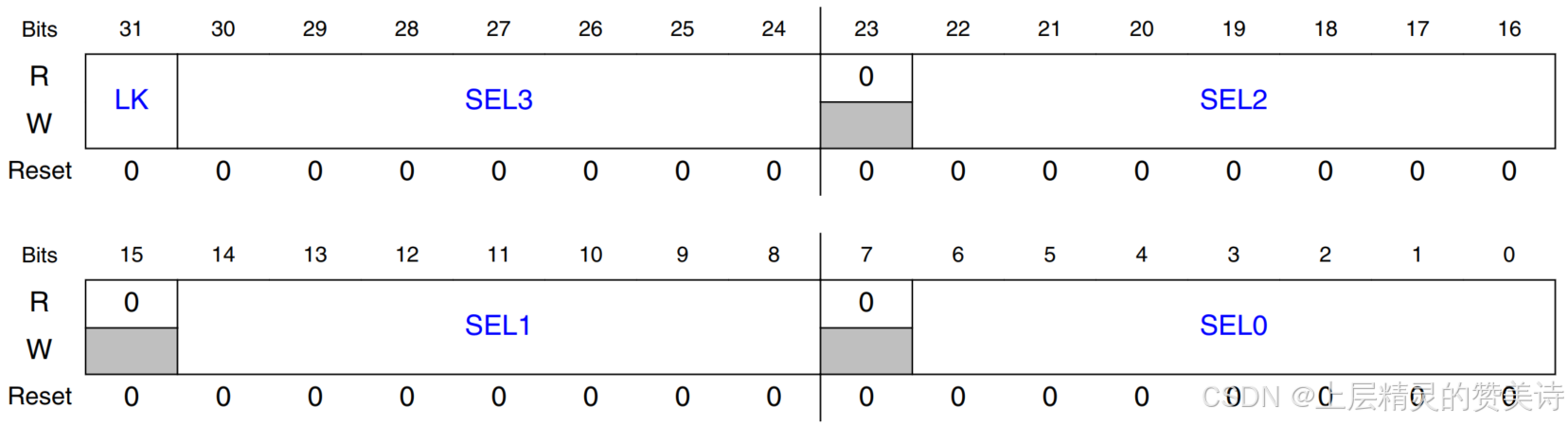

        每个模块的的TRGMUX寄存器一般可由32位的寄存器组成，如图3。

图3 外设模块TRGMUX寄存器示例

         其实这个寄存器中的位域可以分为两类：

        （1）LK：寄存器的锁，这里要注意在芯片复位之后只允许写一次，用来控制其余触发源的选择；

        （2）SELx：控制触发源的选择，正如前面所述，4个触发源的控制。
