在PCB前处理中，一般会设置ADT/ADB层，以便快速切换TOP层和BOTTOM层的视角，也就是subclass的快速切换，使用默认的skill设置ADT和ADB勾选的class比较多，导致视角有遮蔽，

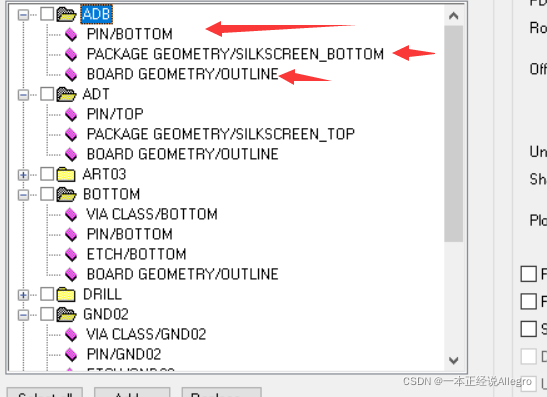

为快速观看，一般使用的ADT/ADB只勾选三个选项：

1.PIN/BOTTOM

2.PACKGE GEOMETRY/SILKCREEN_BOTTOM

3.BOARD GEOMETRY/OUTLINE

 采用skill快速生成的class有位号和位号丝印，会导致遮蔽器件和丝印视角，只设置上述三层，可以快速观察class中器件的位置
