STM32CubeMX 利用TIM1生成互补PWM波

STM32可以利用高级定时器配置输出2路互补PWM波。

1.STM32CubeMX工程配置参数如下：

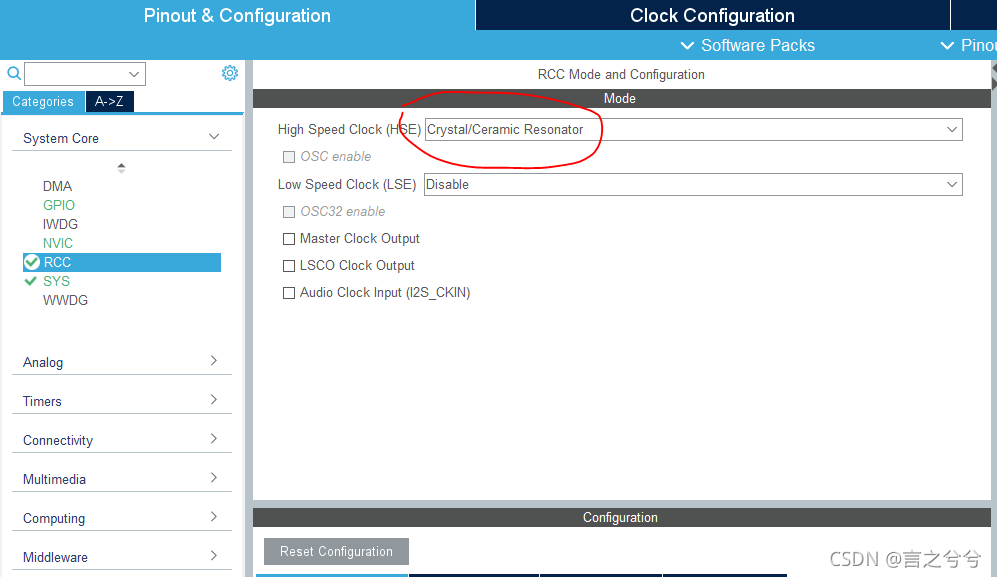

配置外部时钟。

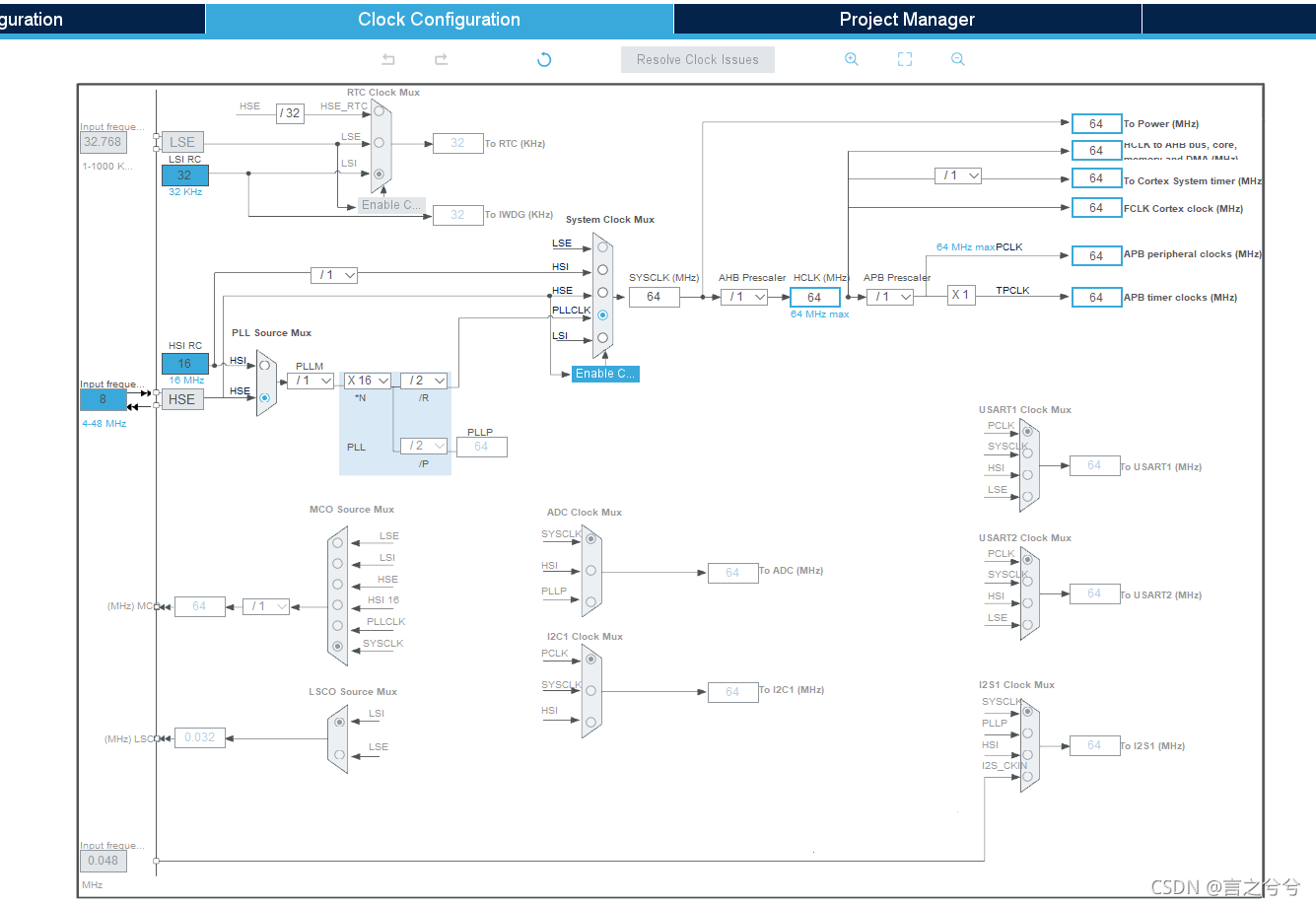

 配置为64M主频

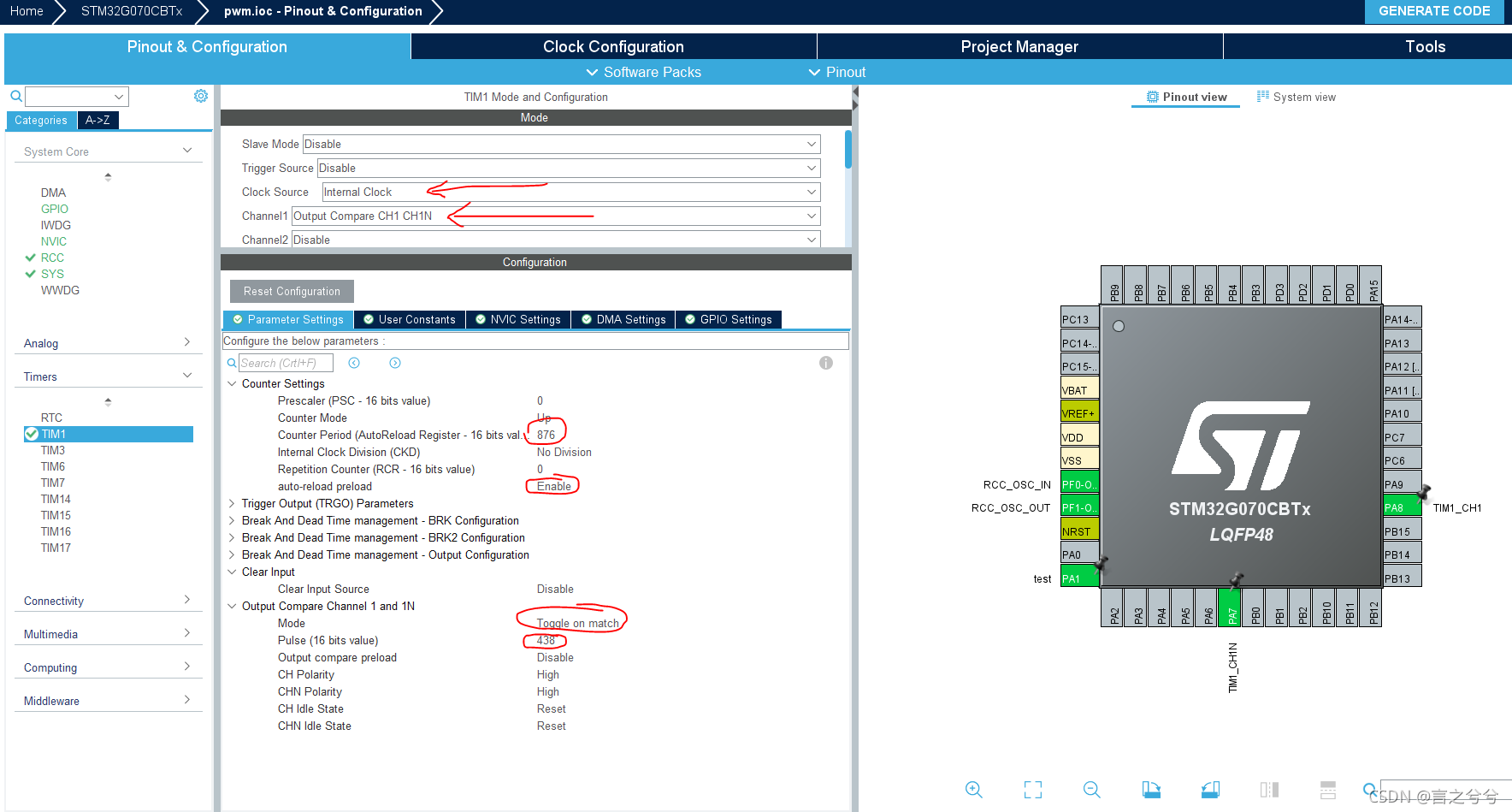

 1.选择内部时钟

2.TIM1的Channel1通道

3.目标pwm频率为73KHZ，故：

Counter Period = 64M/73K=876

4.使能自动装载计数器值

5.比较输出模式：Toggle on match

6.Pulse：438（输出50%占空比876/2）

设置工程路径，生成代码。

2.main函数代码：

	HAL_TIM_PWM_Start(&htim1,TIM_CHANNEL_1);
	HAL_TIMEx_PWMN_Start(&htim1,TIM_CHANNEL_1);

直接启动pwm就可以 输出了！

3.效果：
