ISOLAR-AB的RTE生成代码，配置命令不关注未连接报错的配置及RTA Code Generator （--use-partition-sections）报错

于 2024-04-10 13:50:42 发布
阅读量705 收藏 2
点赞数 5
文章标签： 经验分享
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/weixin_39807914/article/details/137592891
版权
本文讨论了ISOLAR-AB工具在生成代码时如何处理PORT接口状态（空闲/连接不完善），以及如何配置是忽略、警告还是报错。同时涉及了RTE接口使用报错的解决方法，建议查阅《RTA-RTEReferenceManual.pdf》手册进行修改。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

        关于ISOLAR-AB工具在生成特定的代码的时候，有些生成细节，比如关于生成代码时检测到相关的PORT接口空闲或者连接不完善的情况，该忽略、警告、还是报错的配置：

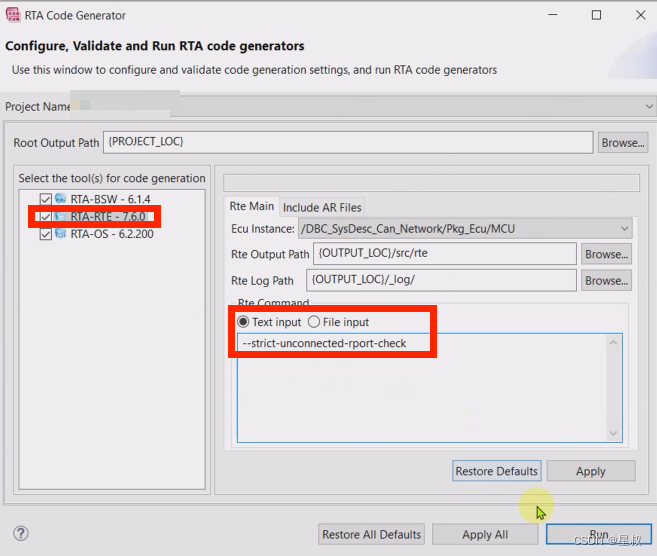

具体配置位置及使用如下：

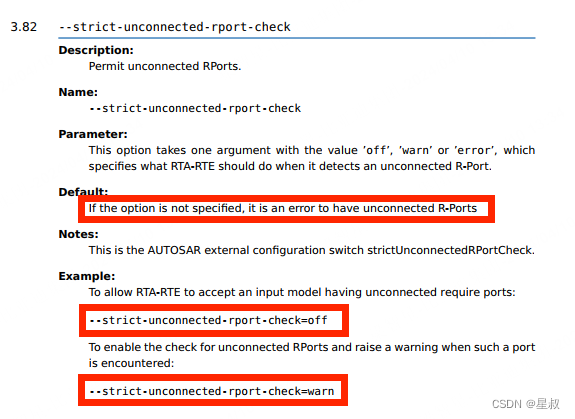

这样生成的代码就不关注RTE接口未连接报错了。

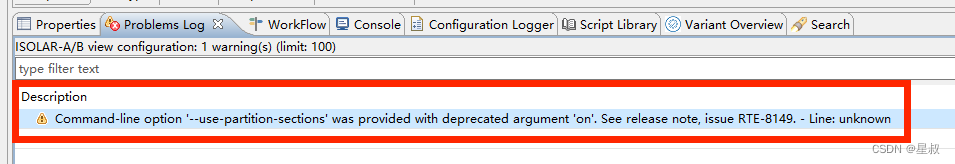

同样，关于配置如下报错：

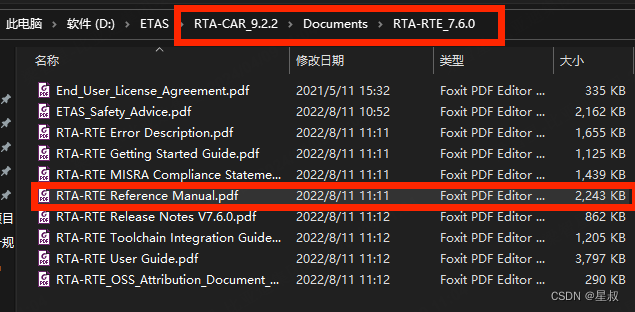

则是关于命令使用报错，查看手册《RTA-RTE Reference Manual.pdf》文档位置在安装路径：

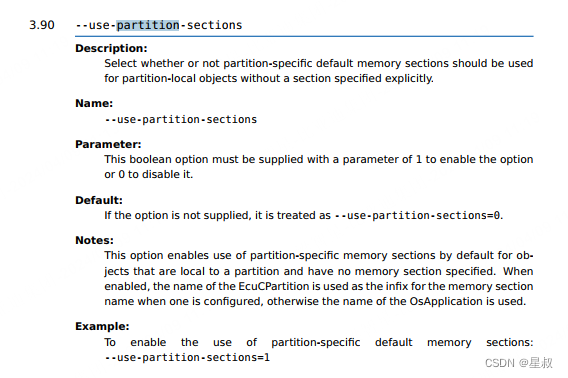

修改建议则是如下：
