采样频率和带宽的关系_示波器的采样率及存储深度

示波器都具有一定的带宽、采样率和存储深度，正确的选择具有合适的带宽、采样率和存储深度的示波器，才能保证波形测量的准确性。

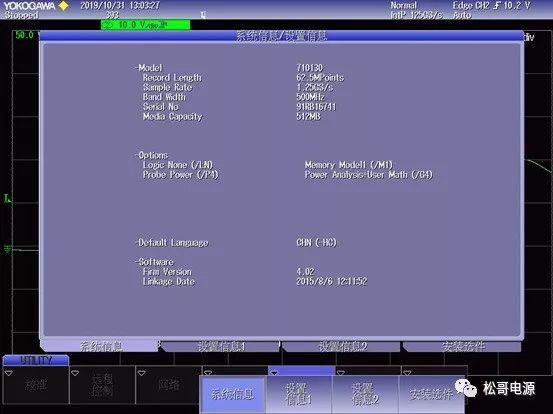

例如下面的这一款采样率2.5 GS/s 、带宽500MHz示波器。

记录长度：62.5MPoints

采样率：1.25GS/s，单通道。

带宽：500MHz

1、采样率S

采样率是示波器内部的ADC每秒采样的点数，其倒数1/S就是二次采样的时间间隔。为了避免信号的混叠，信号频率必须小于1/2采样频率，也就是采样率应该大于波形频率的2倍，示波器一般采样率是带宽的5倍，比如500M带宽的示波器，使用2.5G采样率。

2、存储深度

如果设定了示波器的时基，也就是示波器横坐标每大格的时间，满屏格数为10，那么满屏时间TFull= 格数*时基，若时基为1ms/格，满屏时间就是10ms。

满屏时间是示波器抓取波形的总时间，也就是时域波形所记载的时间长度。示波器的存储深度为：

H=TFull*S

通常示波器觉有最大存储深度，如果记录波形长度达到最大存储深度，随着TFull增加、也就是存储波形的时间增加，示波器的采样率S会自动下降，采样率降低，所得到波形就有可能失真。
