问题描述：

经典 ANSYS 要对复杂模型进行六面体进行网格划分，就需要对模型进行切割，并设置各方向线的网格大小。

1. 模型切割

ANSYS完成建模后需对模型进行适当切割后进行六面体网格划分。

用XY平面进行水平切割：

WPCSYS,-1,0

VSBW,ALL                 !水平切割所有体

WPCSYS,-1,0

WPOFF,0,0,chuangpian_H

VSBW,ALL                  !移动坐标水平切割

竖直方向切割需移动并旋转坐标轴，然后对模型切割。

模型切割完成后对所有模型进行布尔运算及编号压缩，压缩变化主要为了结果分析时提取结果方便。

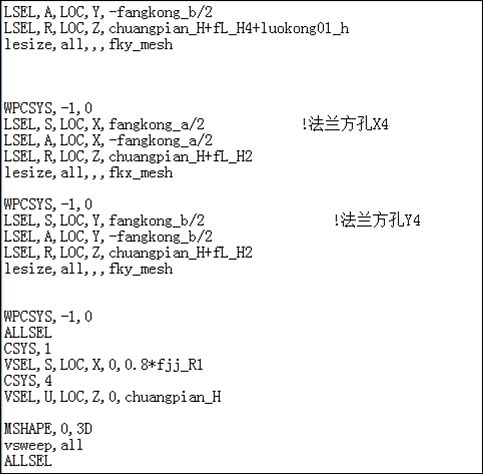

ALLSEL    &
