以前，选择等效时间采样示波器还是实时示波器，取决于对带宽的需求。但是现在有了高性能仪器，这种区别已经不再那么明显。本应用指南将介绍这两种类型的示波器如何对输入波形进行采样，以及它们各自的触发要求。在文章的最后，我们详细总结了每种示波器的优势。

实时示波器

实时示波器就像 ADC 一样

实时示波器有时也称为“单次”示波器，它在每个触发事件发生时捕获一个完整波形。也就是说，它在一个连续记录中捕获大量的数据点。为了更好地理解这种数据采集，我们将实时示波器假设为一个速度极快的模数转换器(ADC)，其中采样率决定采样间隔，存储器深度决定要显示的点数。为了捕获任意波形，ADC 采样率要明显快于输入波形的频率。该示波器的采样率可以达到 80 GSa/s，决定了带宽目前可扩展到 63 GHz。

触发实时示波器

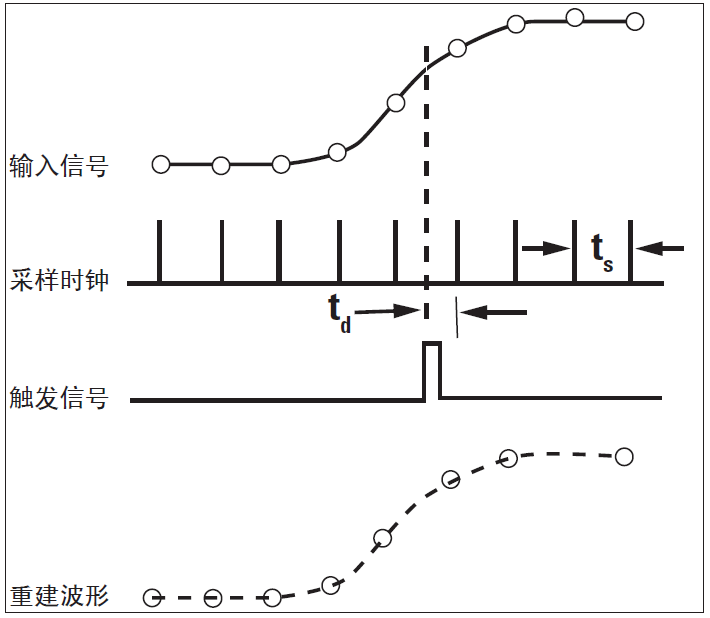

可以根据数据本身的特性来触发实时示波器，并且通常输入波形的幅度达到一个特定阈值时，触发就会发生。示波器此时开始以异步速率 (与输入波形的数据速率没有任何关联) 将模拟波形转换为数字数据点。该转换速率即为采样率，通常由内部时钟信号决定。示波器对输入波形的幅度进行采样，并将这个幅度值存储到存储器中，然后继续下一个采样 (如图 1 所示)。触发的主要工作是为输入数据提供一个水平时间基准点。
