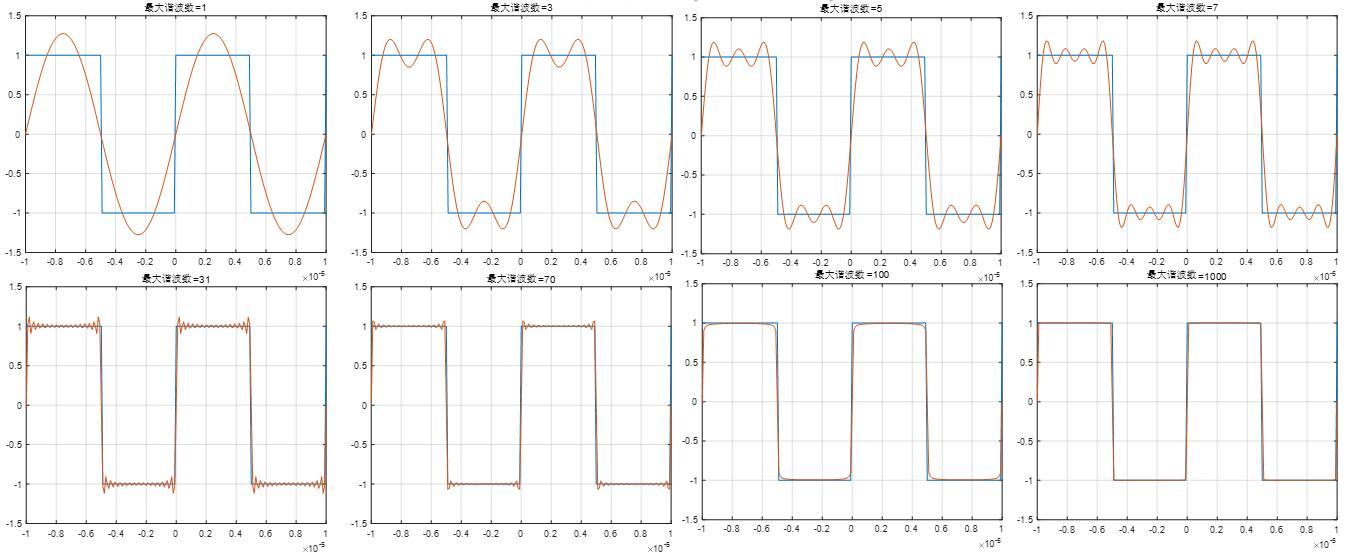

上周我们调研了泰克(Tektronix)和力科(LeCroy)这两个牌子的2/4/8通道的示波器的基本指标，如带宽、通道数、采样率、上升时间以及记录长度，如图1所示。

图 1 泰克(Tektronix)和力科(LeCroy)典型的示波器

今天我们主要来讨论一下采样率和记录长度的关系。首先，记录长度也被称为存储深度，它表征的是示波器可以存储的最大点数。

在使用示波器的时候，记录长度和我们的操作有什么关系呢？且听我慢慢道来。

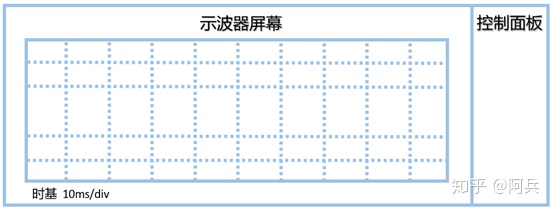

图 2 示波器示意图

如图 2 所示为示波器的示意图，屏幕上横向有10个格子，也就是10div。当我们旋示波器时基旋钮的时候，改变的就是每一个div代表的时间长度。

例如，10ms/div，即横向的每一个div代表的是10ms，那么整个屏幕范围内的时间总长度就是100ms。这个时间也就是我们后面会提到的示波器采样时间T。

根据采样时间、记录长度以及采样率的关系：

采样率 = 记录长度 / 采样时间

而采样时间又和示波器的时基设置有关：

采样时间 = 时基 (T/div) *10div

当我时基设置较大时，如 10ms/div，则此时采样时间T=100ms。当记录长度为1Mpts时，根据采样率公式，在此情况下的采样率可计算为 10MS/s，在这个采样率下，波形将会发生较大的畸变。

同理，当我们示波器的窗口时基设置为100us/div时，采样时间T=1ms，此时仍按照1Mpts的存储深度来计算，采样率为1GS/s，在某些示波器中，该采样率已经达到最高采样率。

下面以实际测试来做一个验证，如图3所示为我们实验室的3台示波器。
