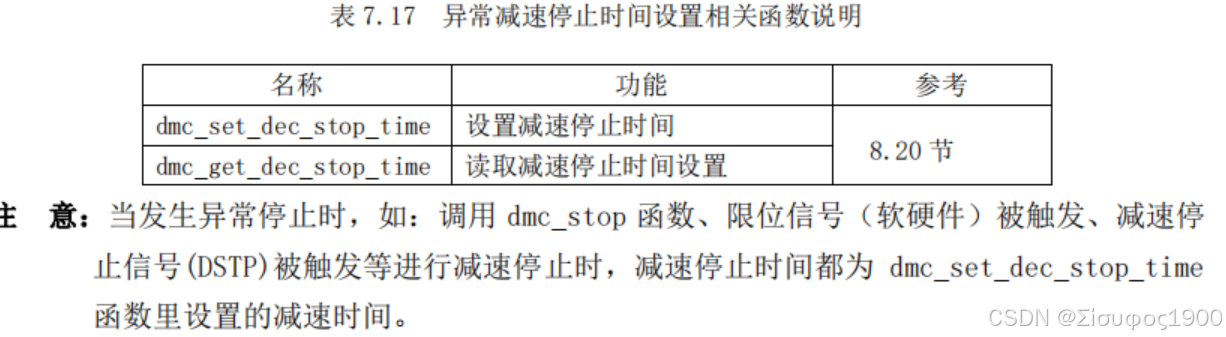

一、异常减速停止时间设置功能

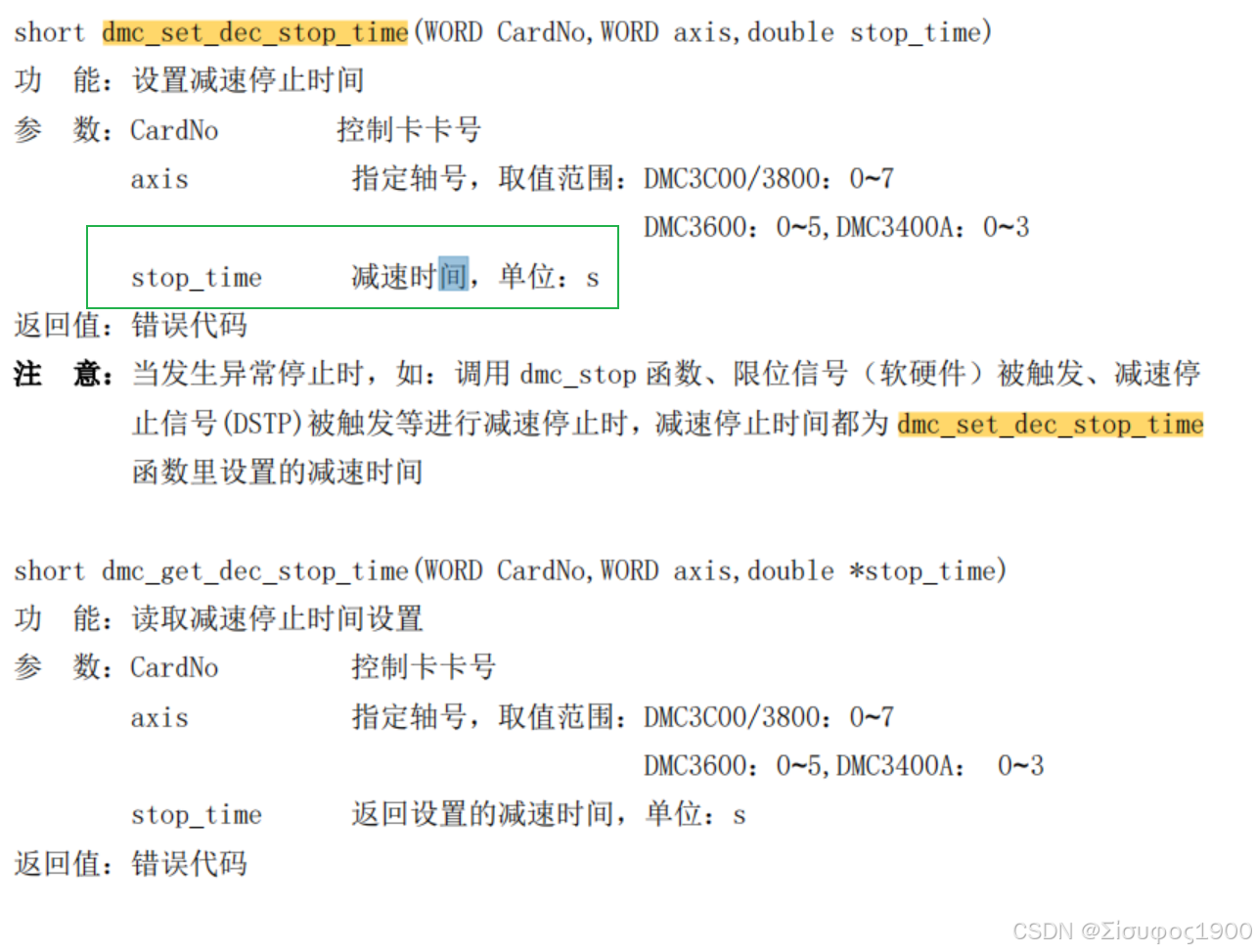

设置减速停止时间

函数

    public int  ExecptionProcess()
    {
        ushort _cardNo = 0;
        ushort _axisNo = 0;
        double  _stopTime = 1;  //减速时间，单位：s
        LTDMC.dmc_set_dec_stop_time(_cardNo, _axisNo, _stopTime);
        return 0;
    }

二、手轮运动

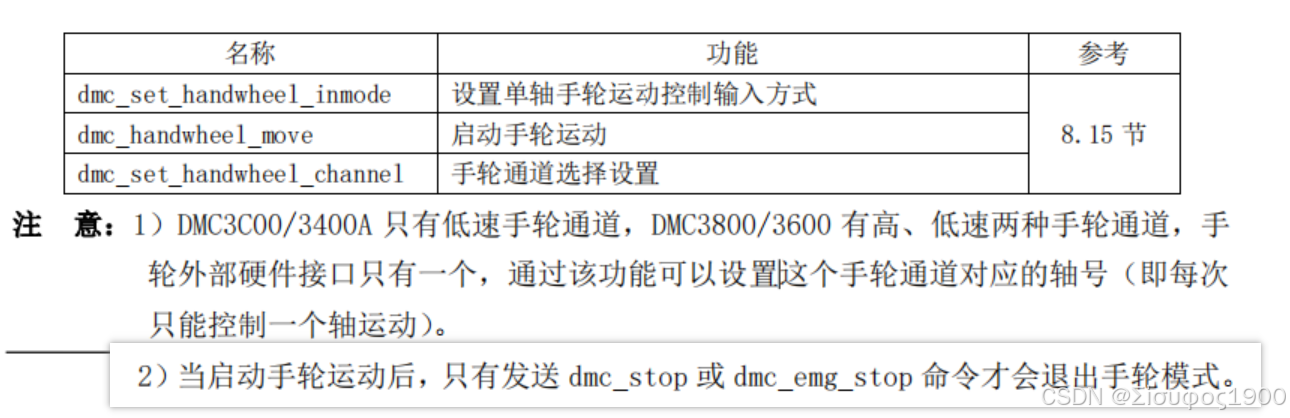

单轴手轮运动功能

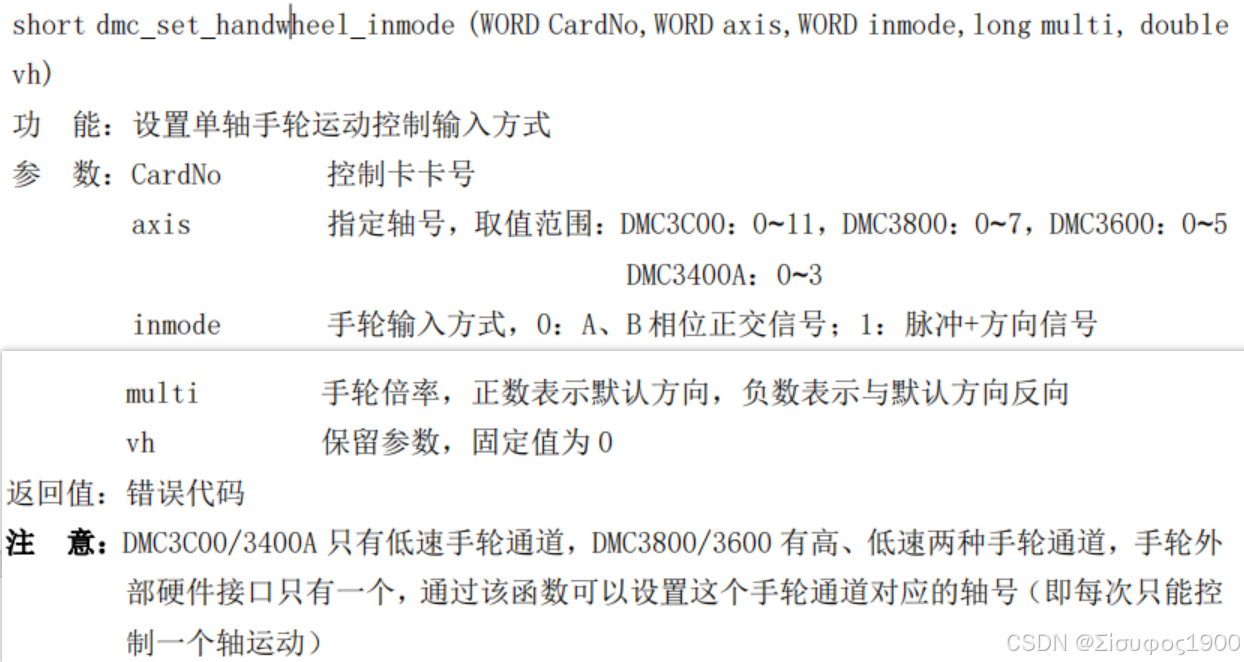

设置单轴手轮运动控制输入方式

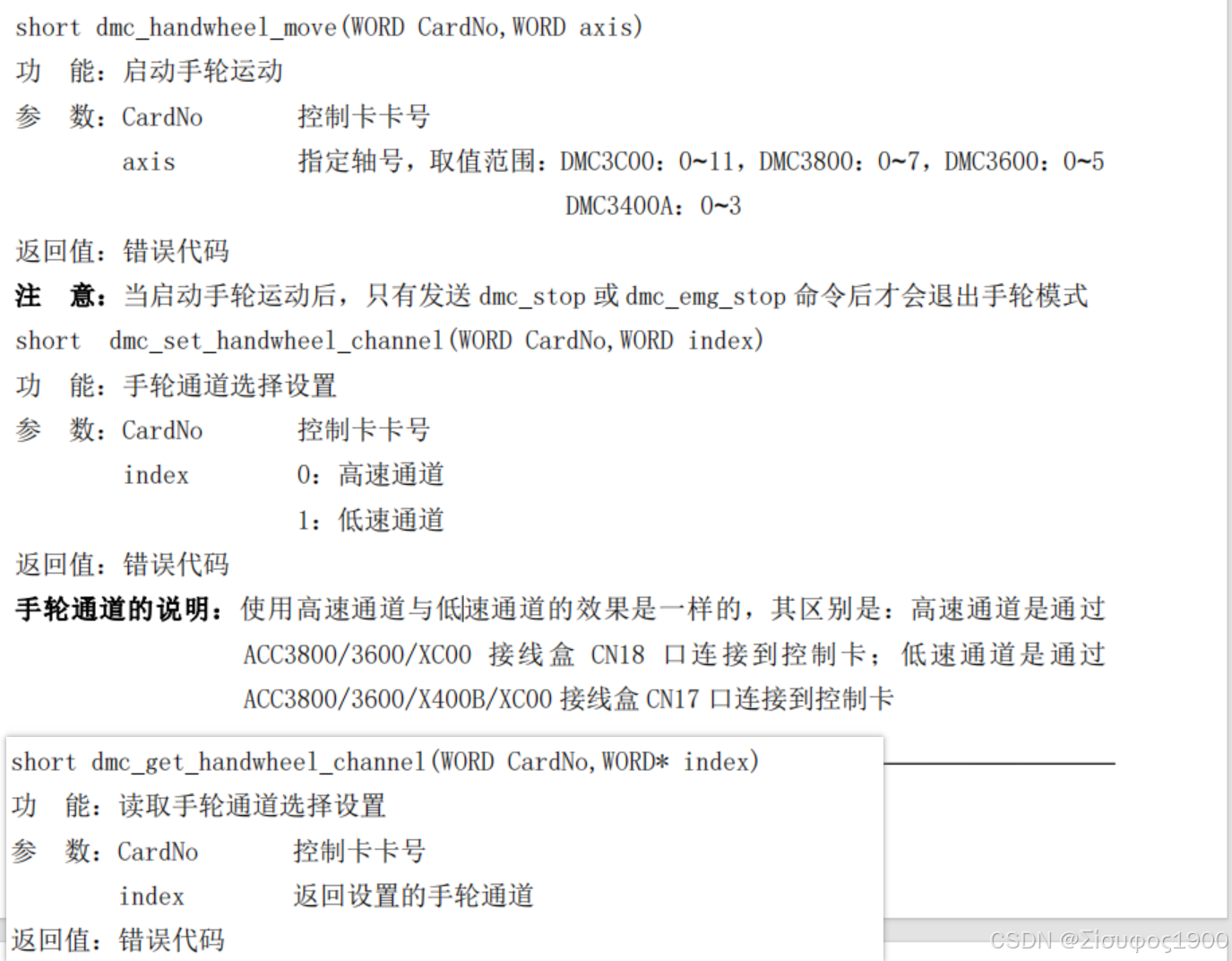

启动手轮运动

手轮通道选择设置

Code:

        public int HandWheel()
        {

            // 设置单轴手轮运动控制输入方式
            ushort _cardNo = 0;
            ushort _axisNo = 0;
            ushort _inMode = 1; //手轮输入方式，0：A、B 相位正交信号；1：脉冲+方向信号
            int  _multi = 1;  //手轮倍率，正数表示默认方向，负数表示与默认方向反向
            ushort _vh = 0;  //保留参数，固定值为 0
            LTDMC.dmc_set_handwheel_inmode(_cardNo, _axisNo,_inMode, _multi, _vh);


            //启动手轮运动
            LTDMC.dmc_handwheel_move(_cardNo, _axisNo);

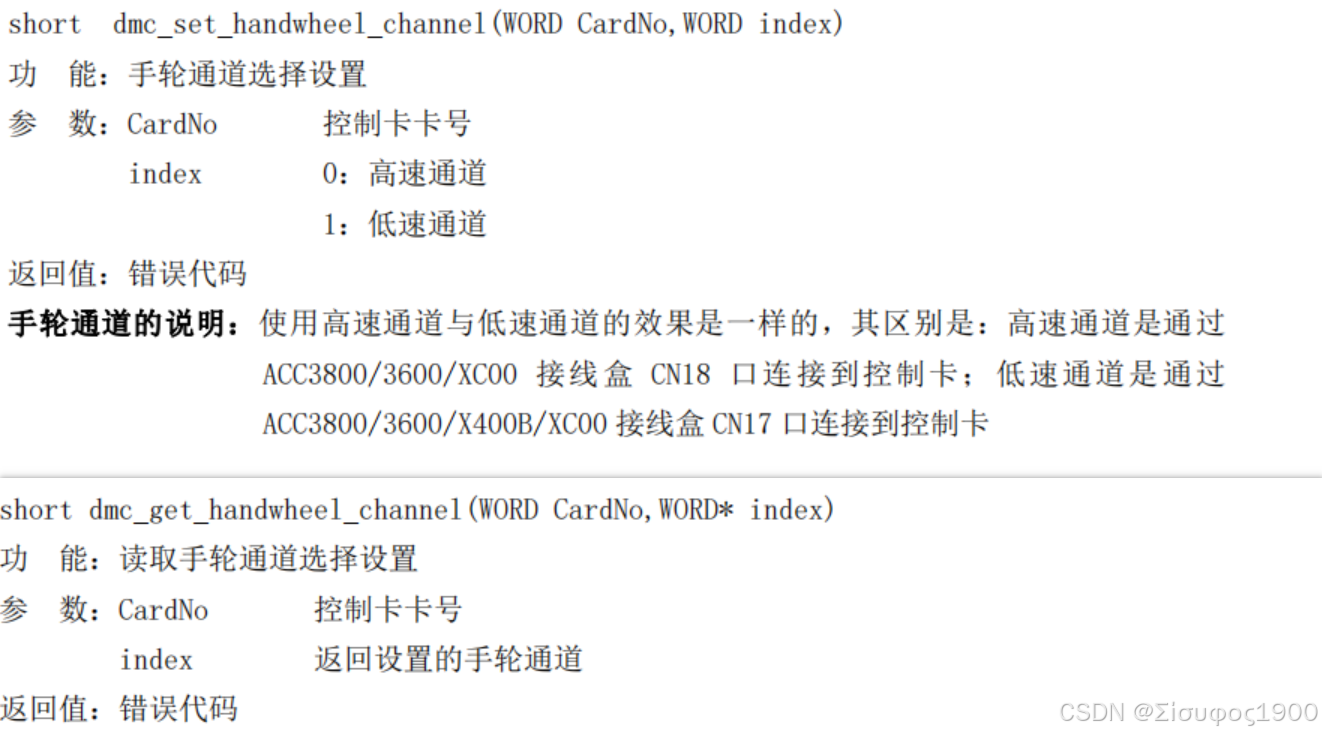

            //手轮通道选择设置
            ushort  _index = 1;  // 0：高速通道   1：低速通道
            LTDMC.dmc_set_handwheel_channel(_cardNo, _index);
            return 0;
        }

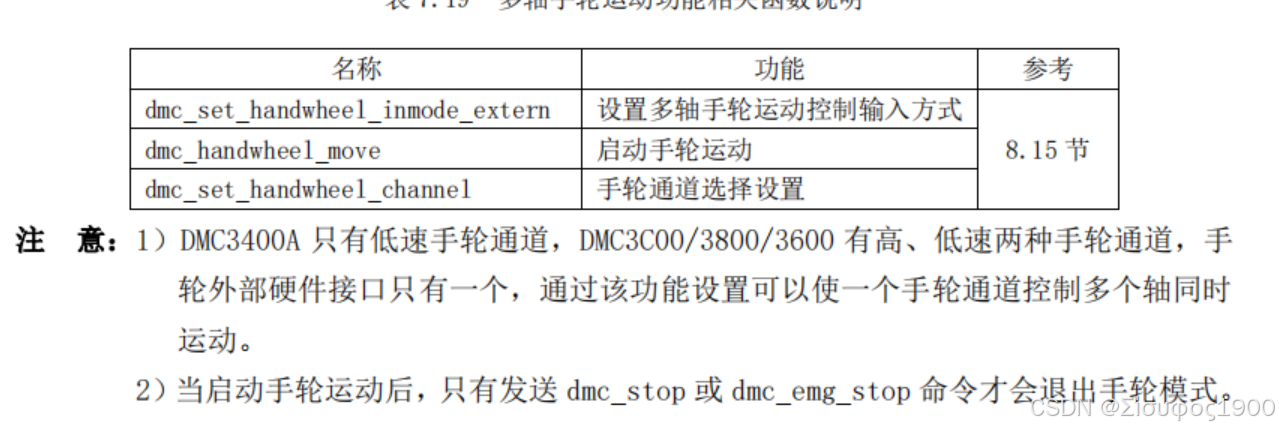

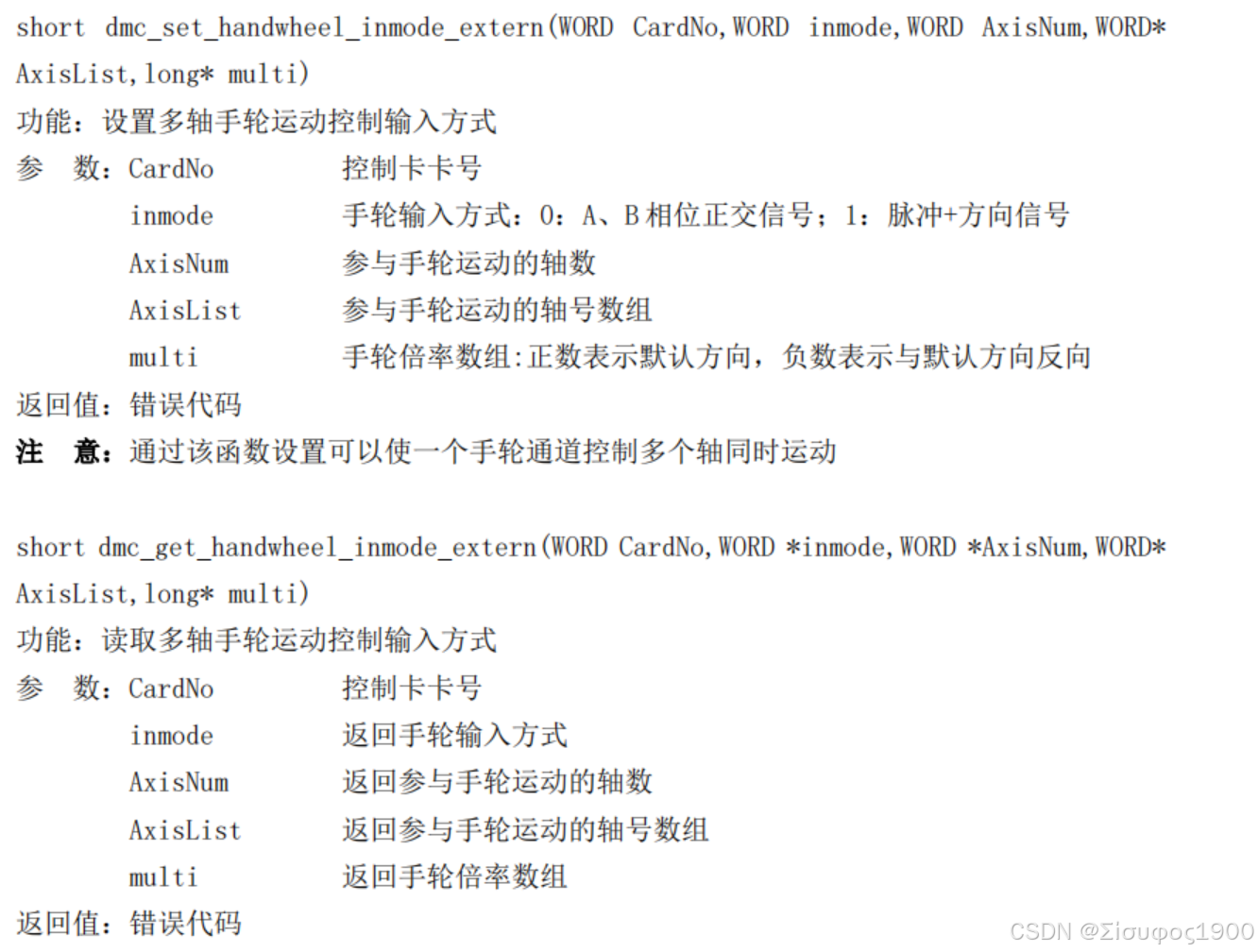

多轴手轮运动功能

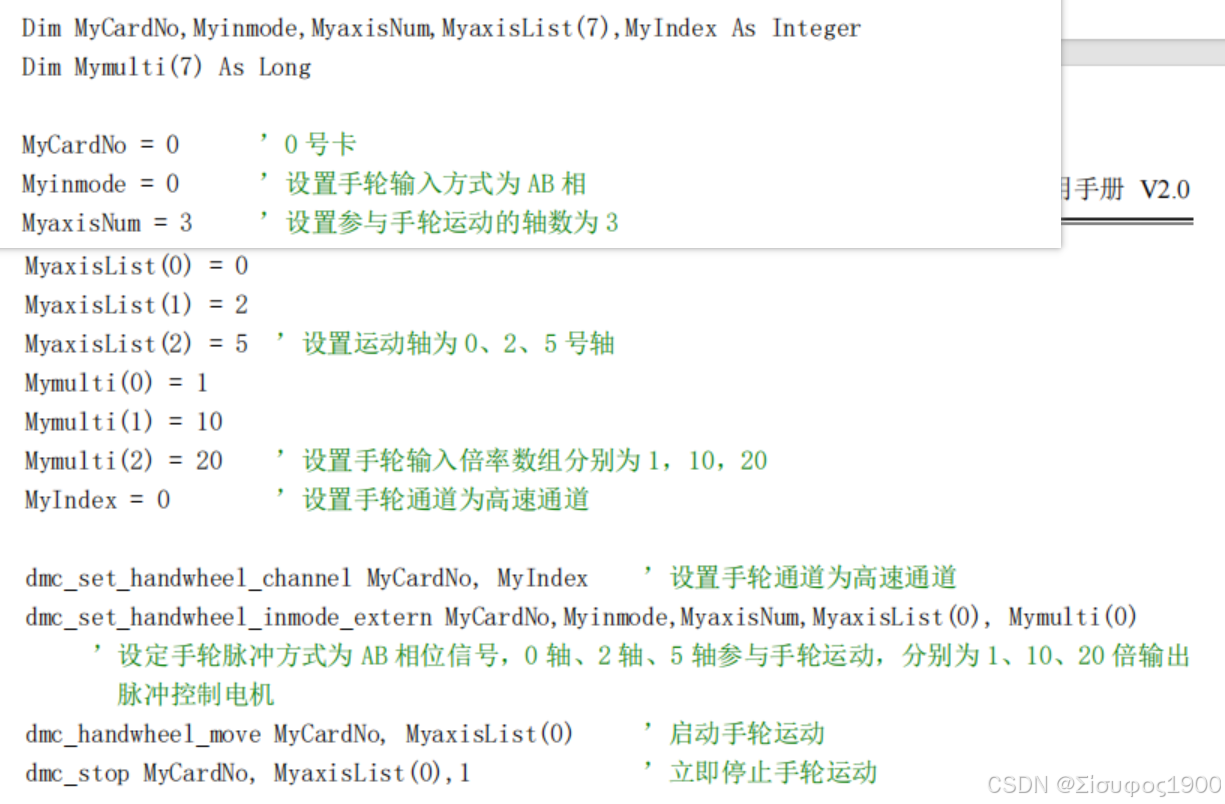

设置多轴手轮运动控制输入方式

code

三、编码器检测

卡的反馈位置计数器是一个 32 位正负计数器，对通过控制卡编码器接口 EA， EB 输入的脉冲（如编码器、光栅尺反馈脉冲等）进行计数。

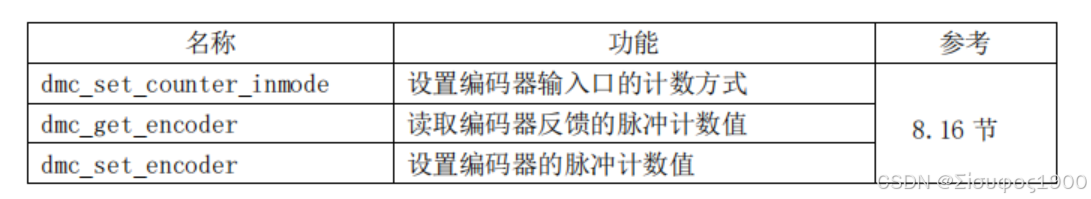

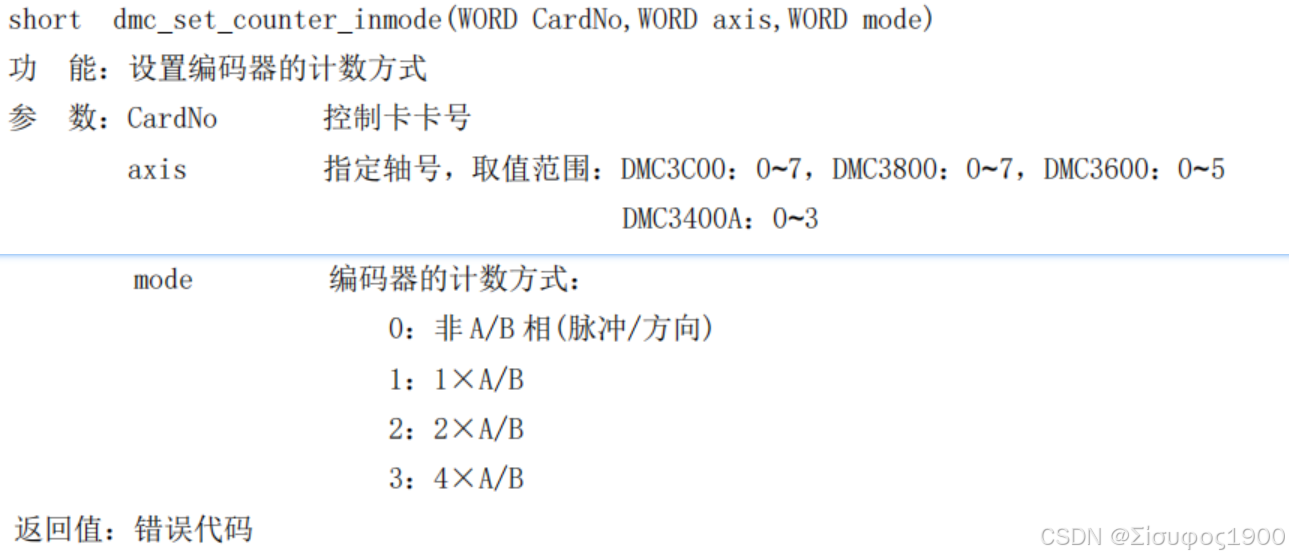

设置编码器输入口的计数方式

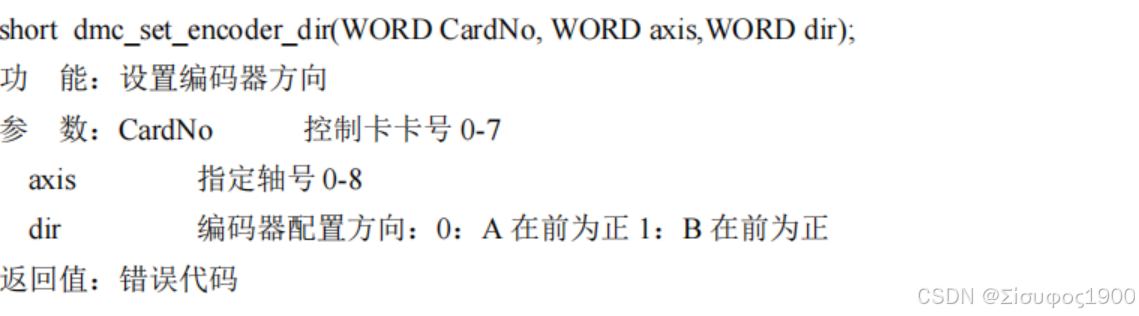

设置编码器方向

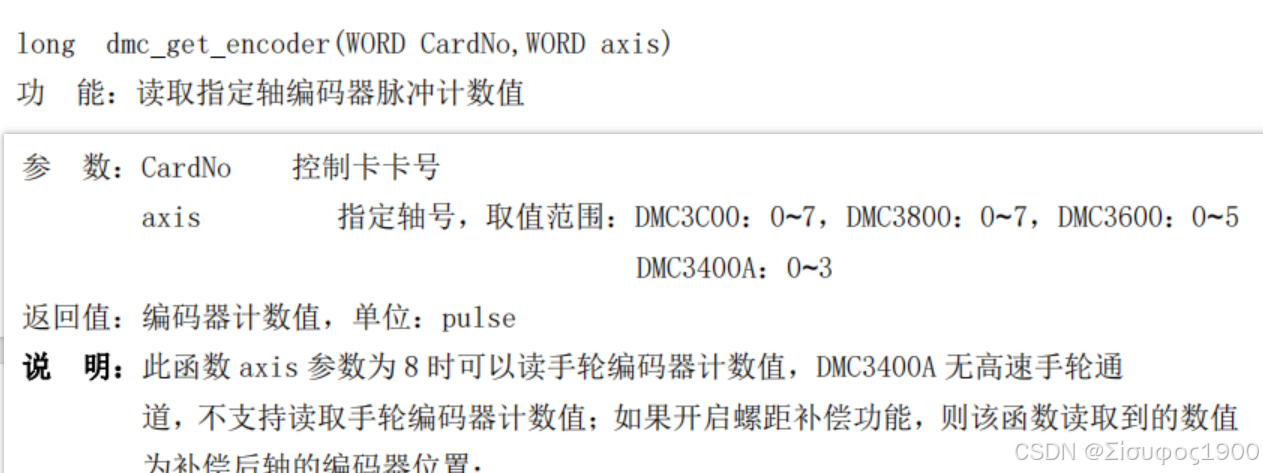

读取编码器反馈的脉冲计数值

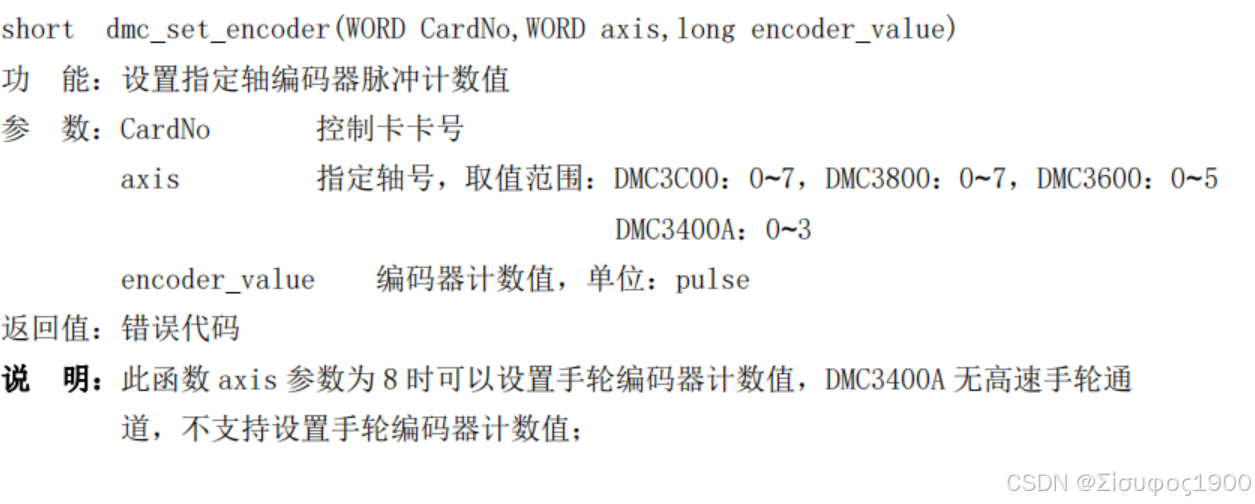

设置编码器的脉冲计数值

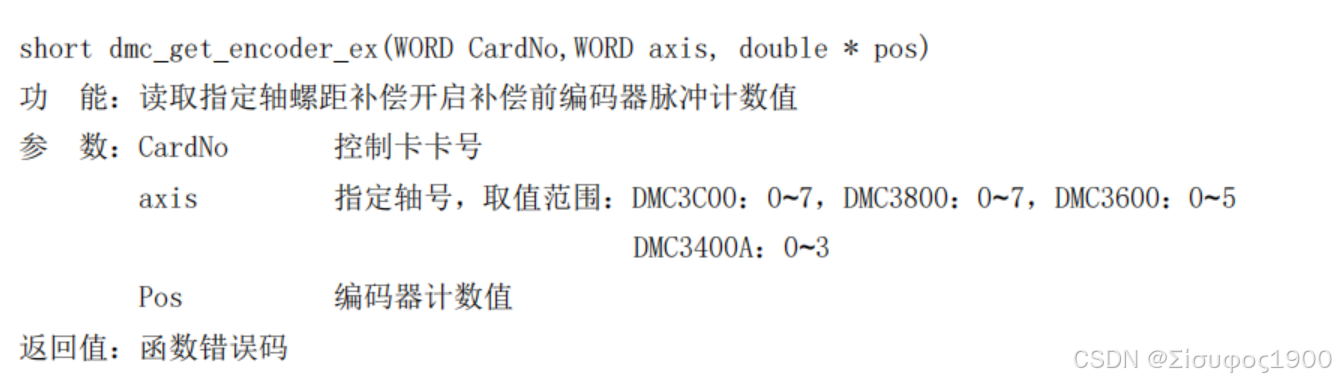

读取指定轴螺距补偿开启补偿前编码器脉冲计数值

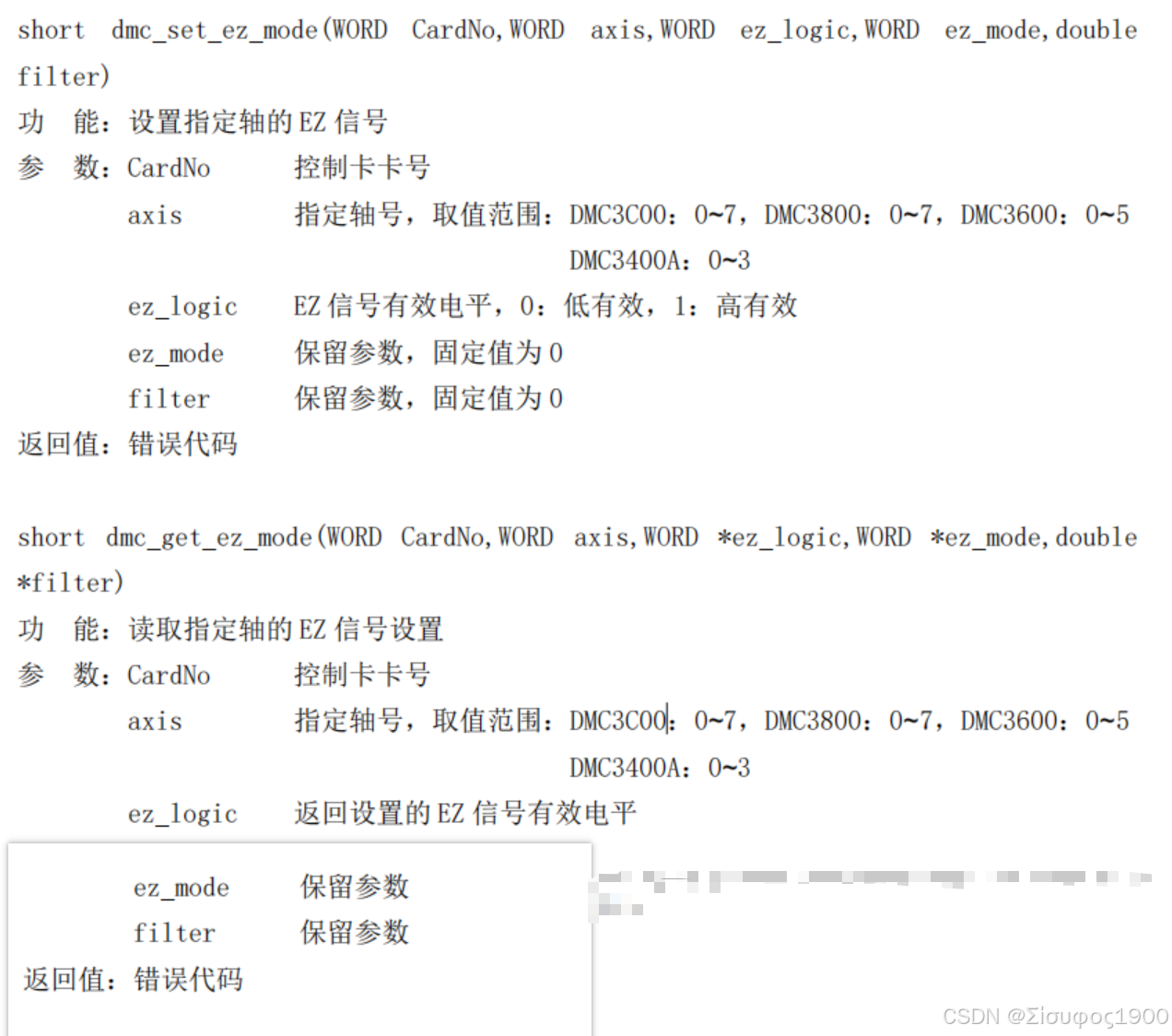

设置指定轴的EZ信号

code:

       public int EncoderTest()
       {

           // 设置单轴手轮运动控制输入方式
           ushort _cardNo = 0;
           ushort _axisNo = 0;
           ushort _encoderMode = 1; //   0非A/B向     1 :1 XA/B   2:   2 XA/B     3， 3 XA/B
           LTDMC.dmc_set_counter_inmode(_cardNo, _axisNo, _encoderMode);



           // 设置编码器方向
           ushort _direct = 0;  // 编码器的方向，0 A在前面为正      1  B在前面为正
           LTDMC.dmc_set_encoder_dir(_cardNo, _axisNo, _direct);


           // 设置指定轴编码器脉冲计数器
           ushort _encoderValue= 1000;  //单位是 pulse
           LTDMC.dmc_set_encoder(_cardNo, _axisNo, _encoderValue);



           // 读取指定轴螺距补偿开启补偿前编码器脉冲计数值
           double  _encoderPos=0 ;  // 编码器计数值
           LTDMC.dmc_get_encoder_ex(_cardNo, _axisNo, ref _encoderPos);


           // 设置指定轴的EZ 信号
           ushort _ezLogic = 0;  // EZ信号有效电平  0 低 有   1 高有效
           ushort  _ezMode= 1;
           ushort _fiter = 1;
           LTDMC.dmc_set_ez_mode(_cardNo, _axisNo, _ezLogic, _ezMode, _fiter);


           // 读取指定轴的EZ信号
           double _fiterEz = 0;
           LTDMC.dmc_get_ez_mode(_cardNo, _axisNo,ref _ezLogic,ref  _ezMode,ref _fiterEz);

           return 0;
       }

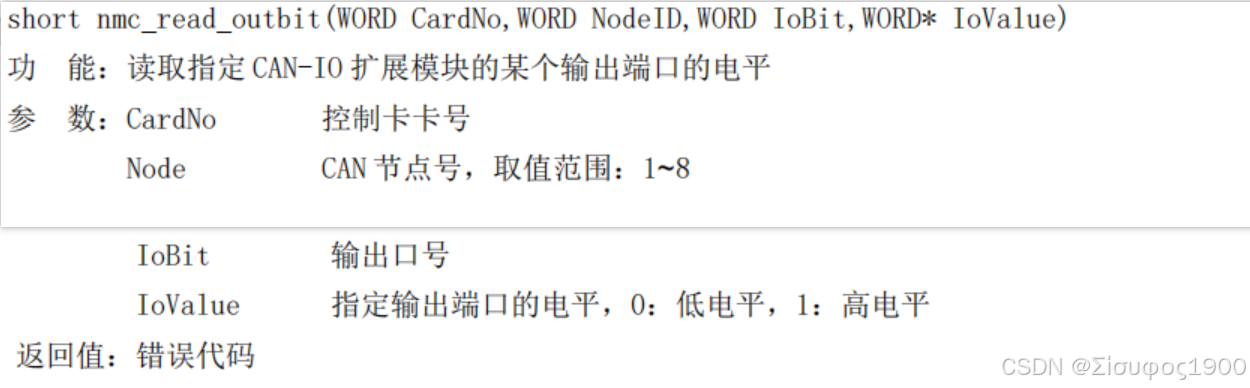

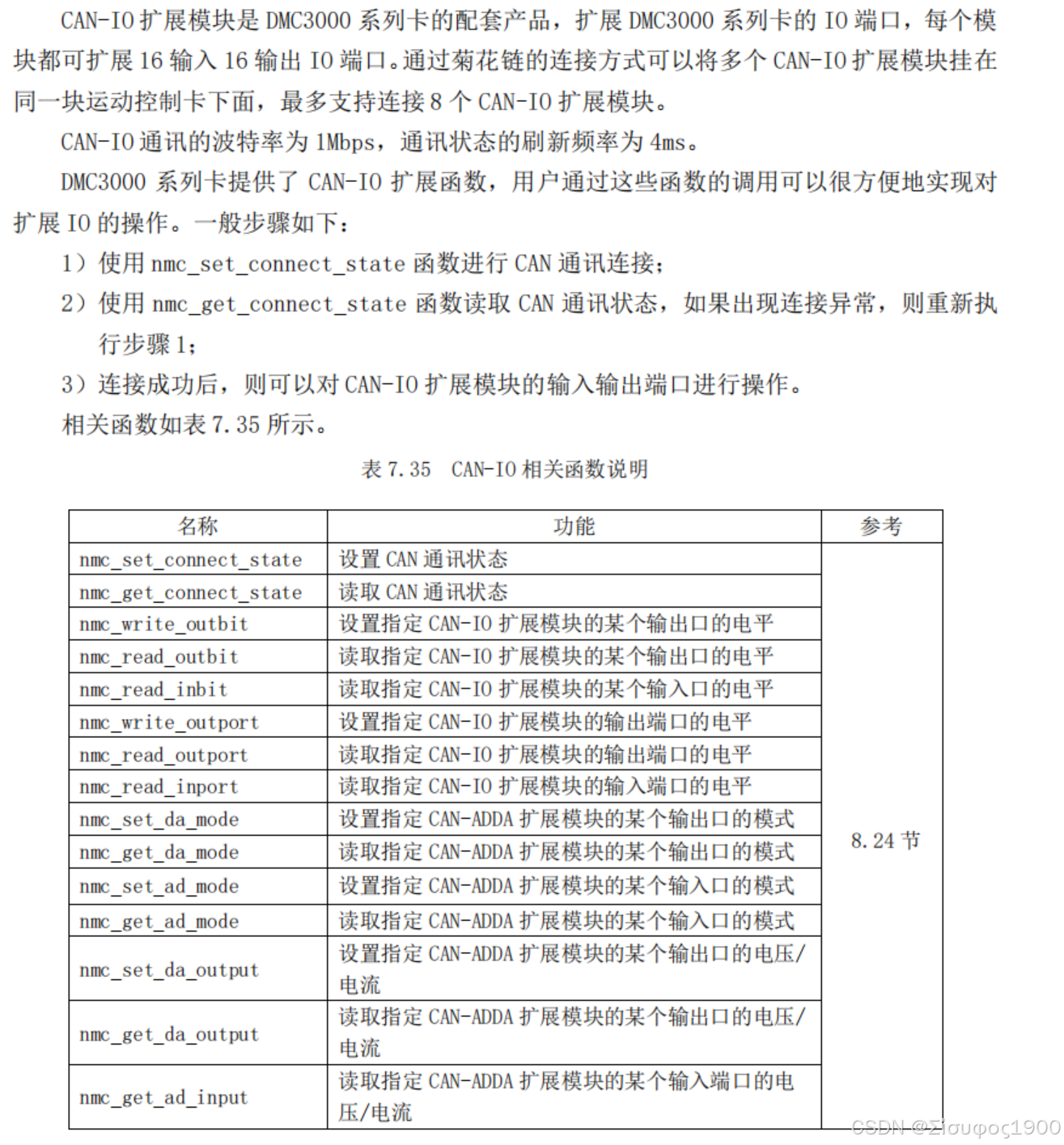

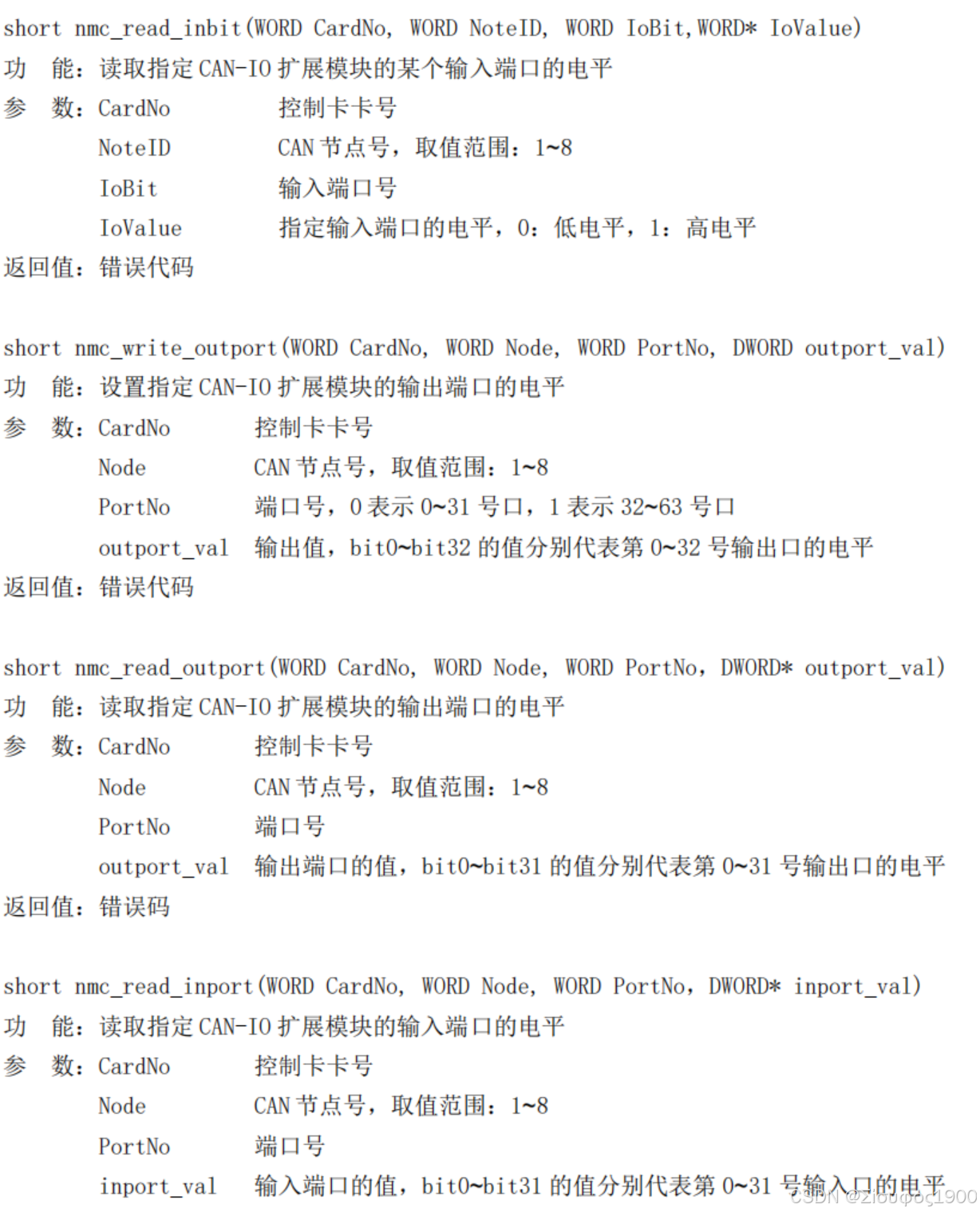

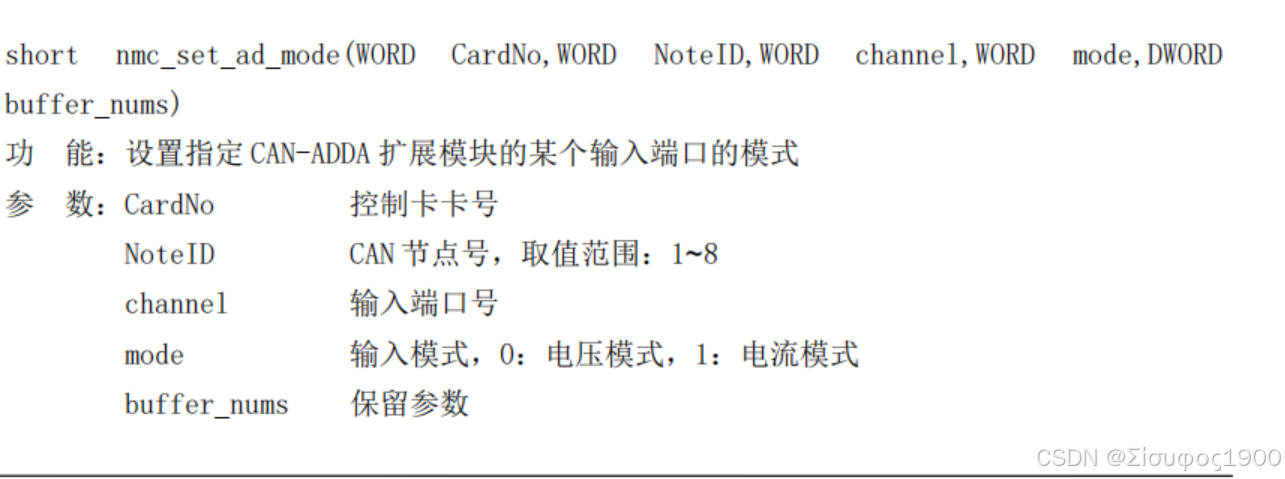

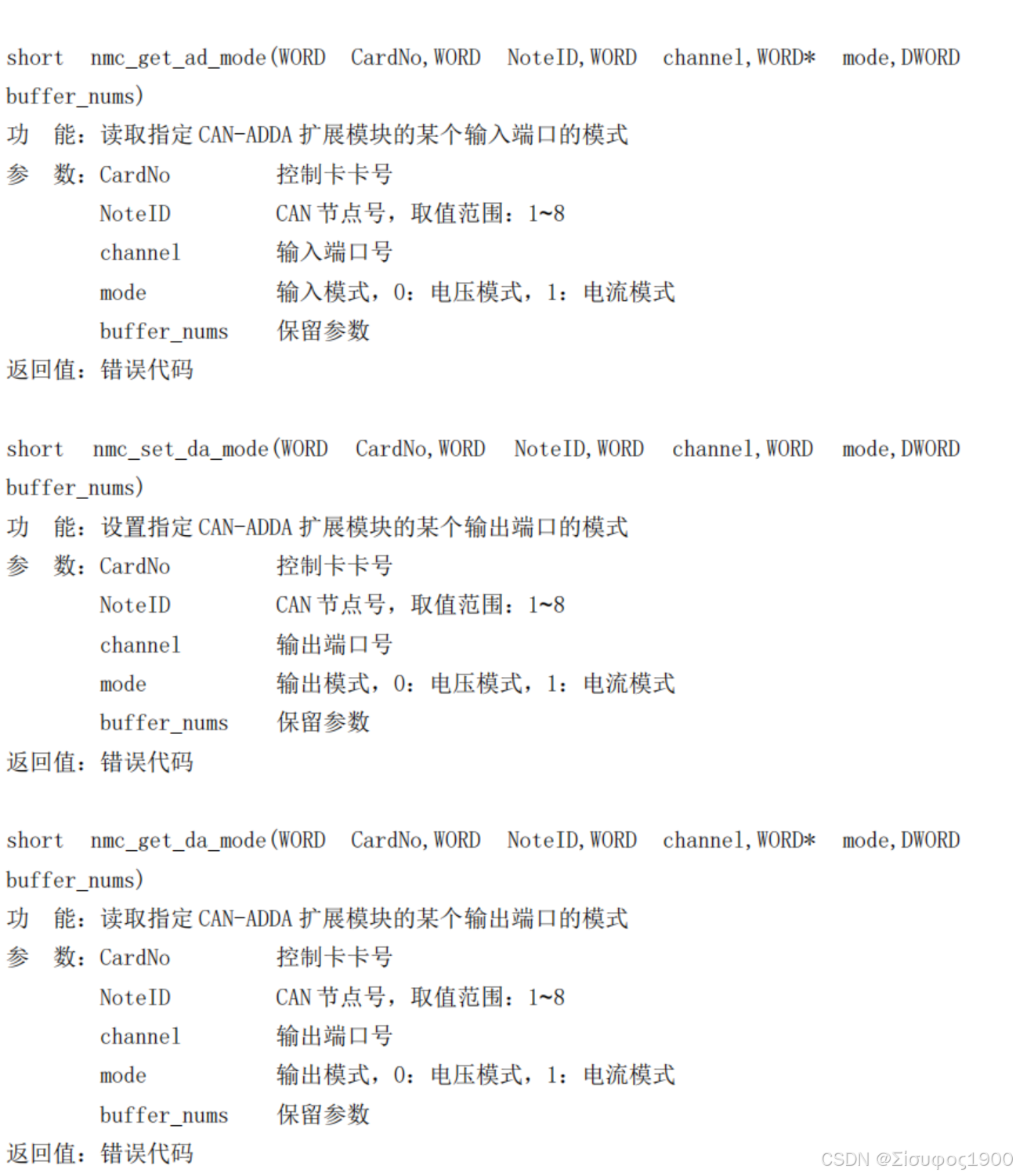

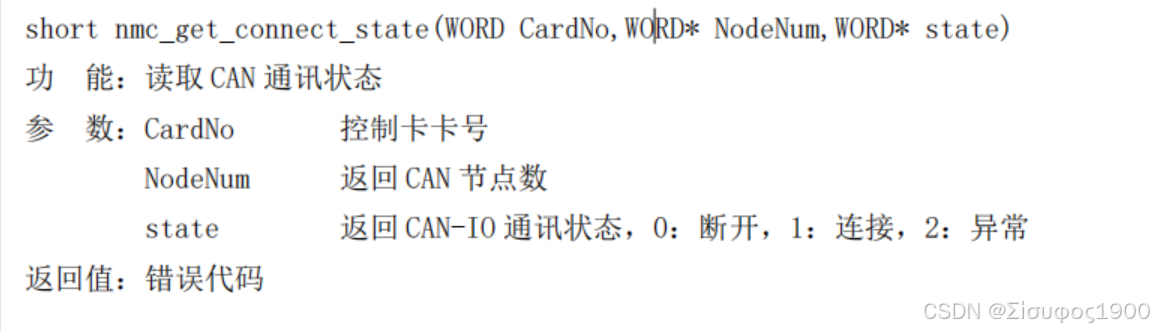

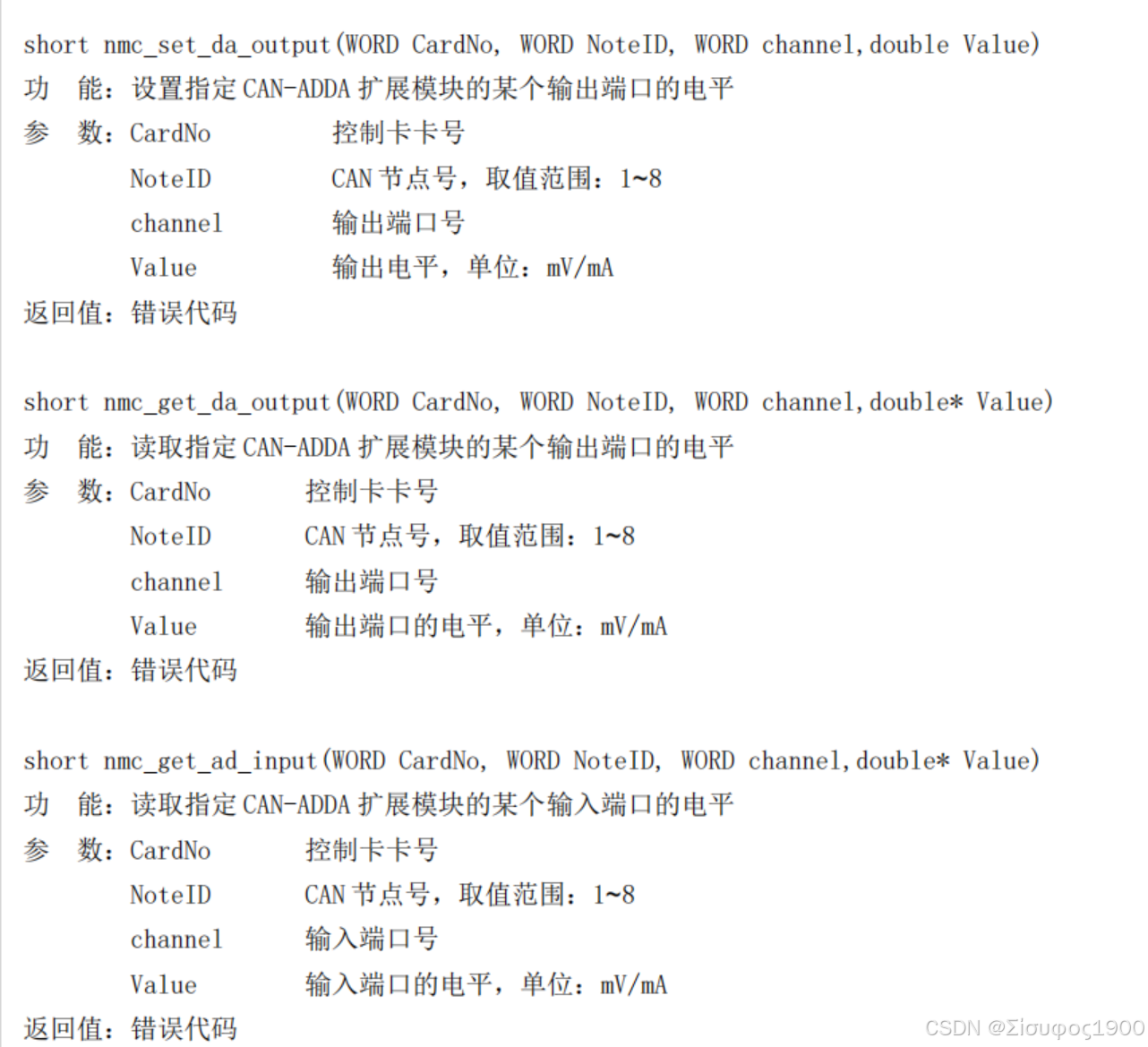

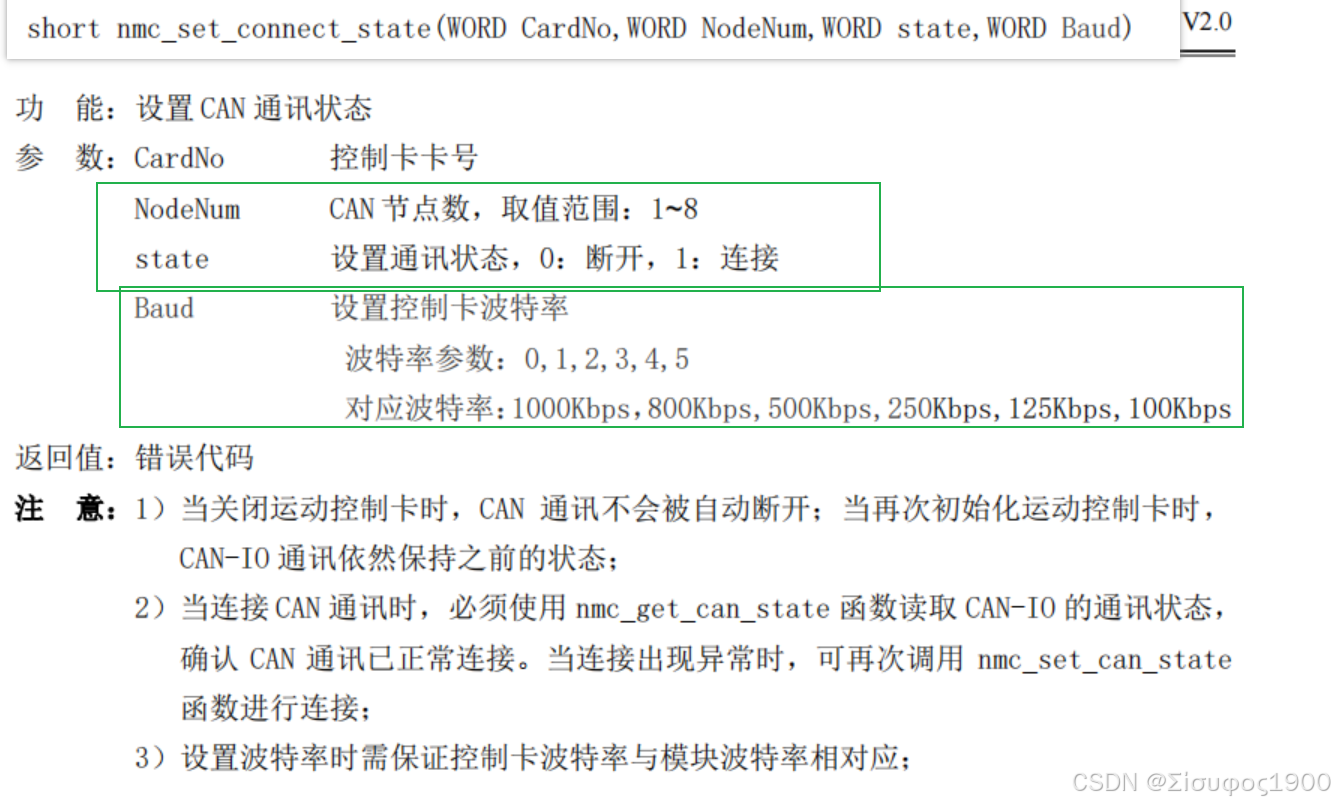

四、I/O

用户可以通过使用数字I/O口用于检测开环信号和传感器信号等的输入信号，或者控制继电器、电磁阀等输出设备的信号

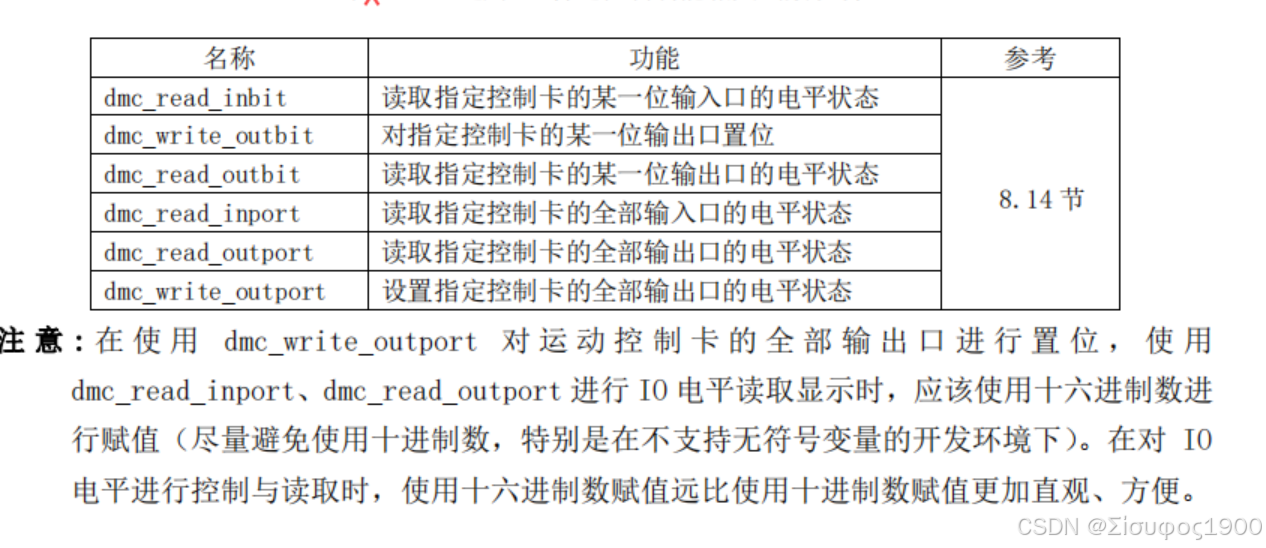

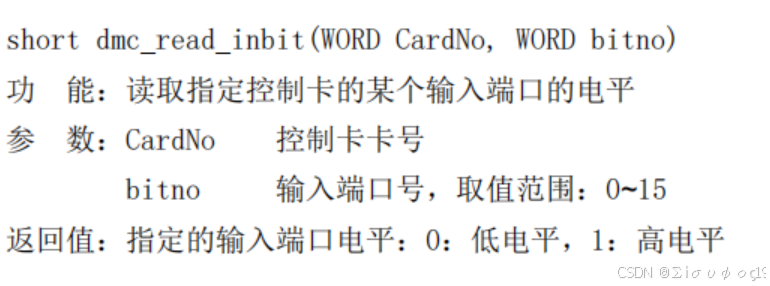

读取指定控制卡的某个输入端口的电平

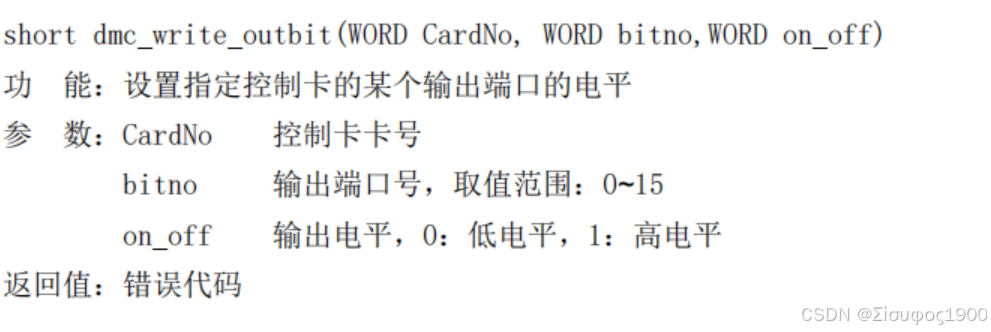

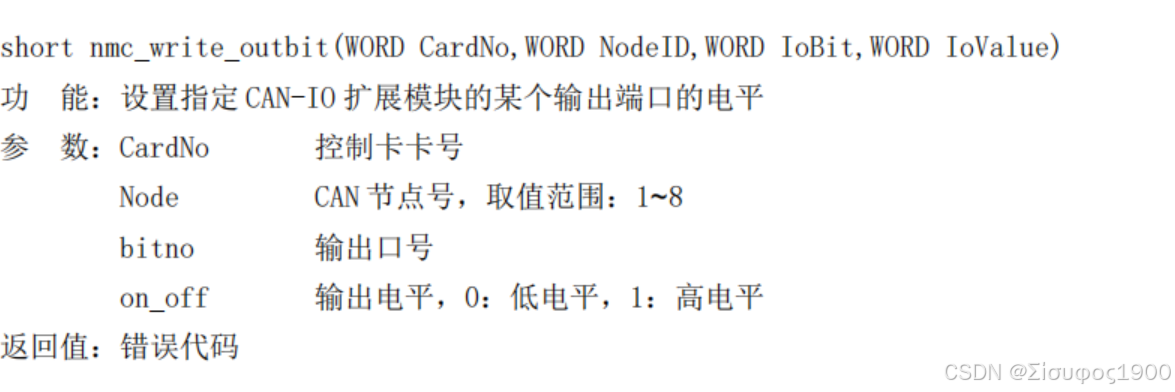

设置指定控制卡的某个输出端口的电平

读取指定控制卡的某个输出端口的电平

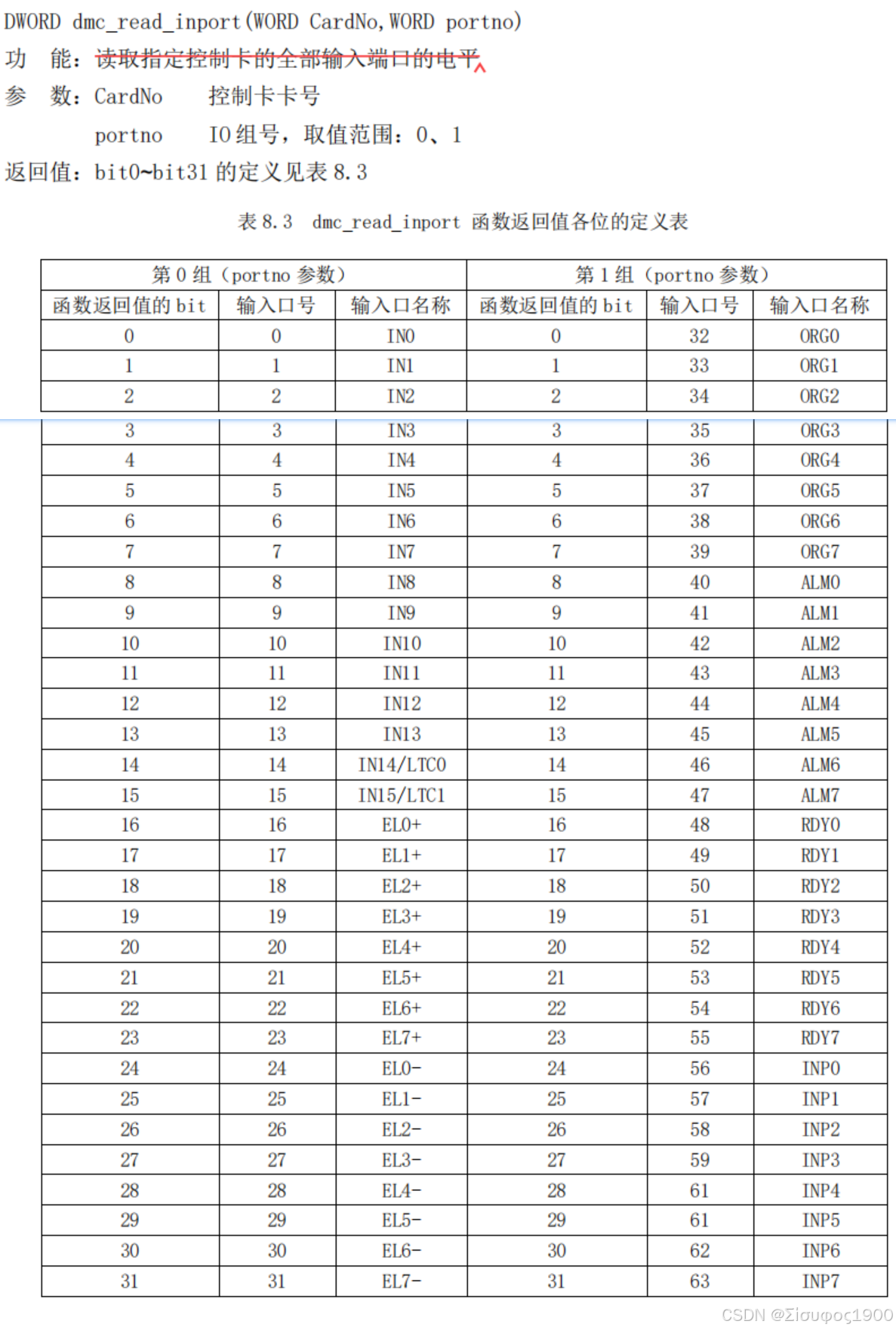

读取指定控制卡的全部输入端口的电平

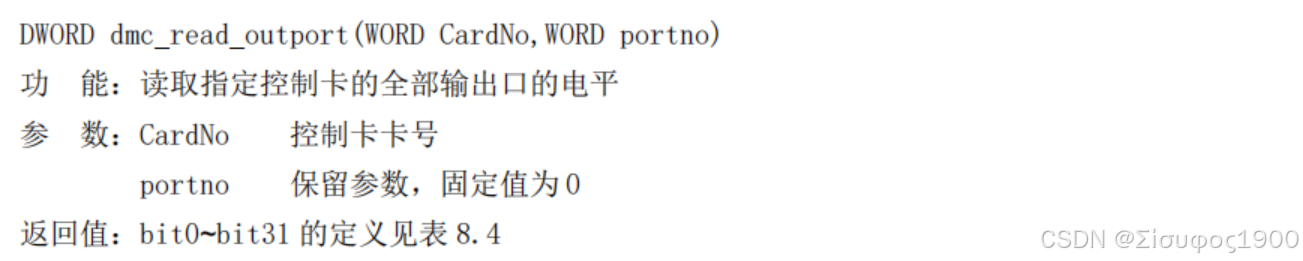

读取指定控制卡的全部输出口的电平

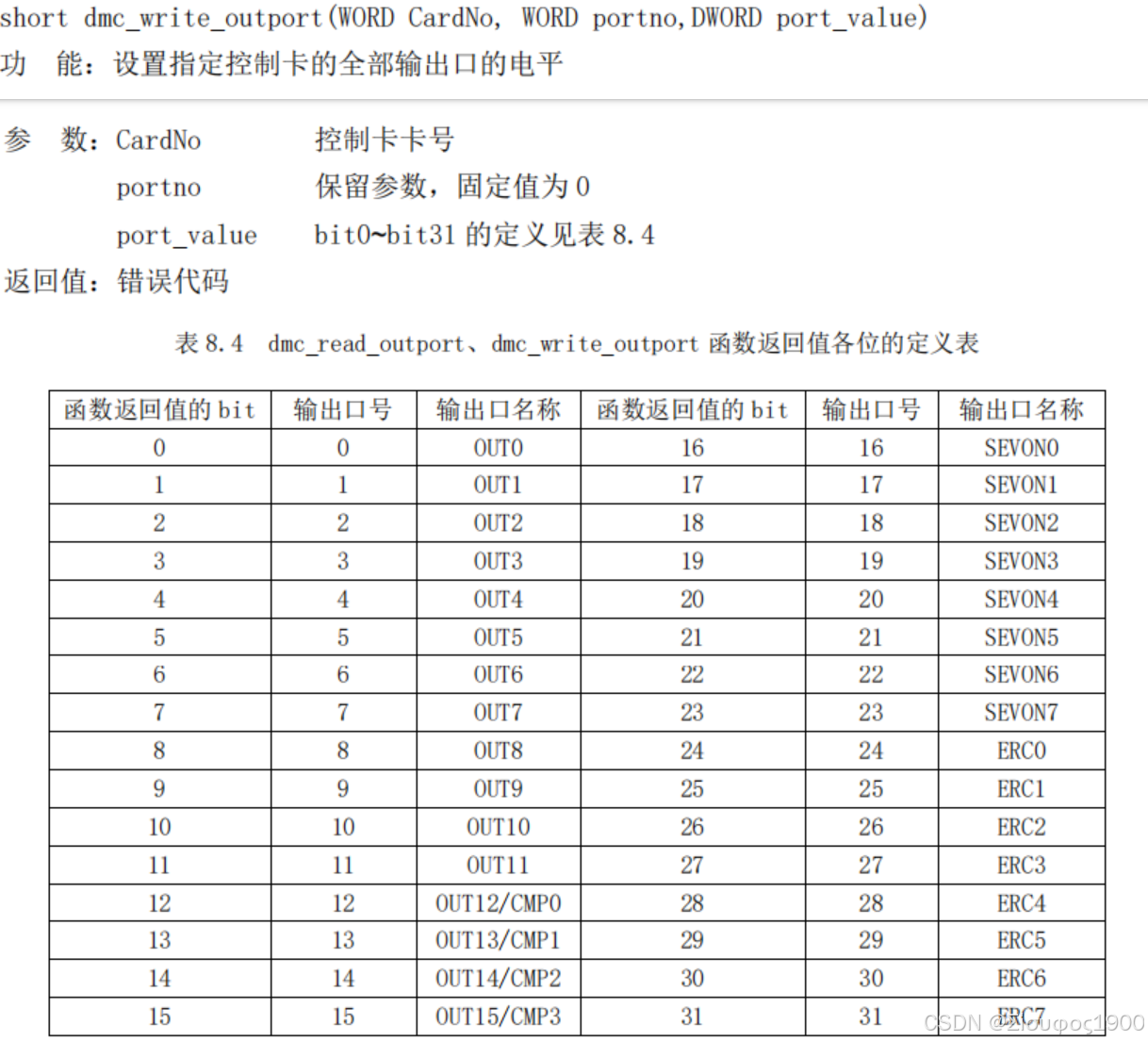

设置指定控制卡的全部输出口的电平

Code

      public int IOTest()
      {

          // 读取指定控制卡的某个输入端口的电平
          ushort _cardNo = 0;
          ushort _bitNo = 0;  // 输入端口号  0-15
          int  _logic=   LTDMC.dmc_read_inbit(_cardNo, _bitNo);   // 返回值是输入端口电平  0 低电平  1 高电平


          //  设置指定控制卡的某个输出端口的电平
          ushort _onOff = 1;  // 0 低电平  1 高电平
          LTDMC.dmc_write_outbit(_cardNo, _bitNo, _onOff);

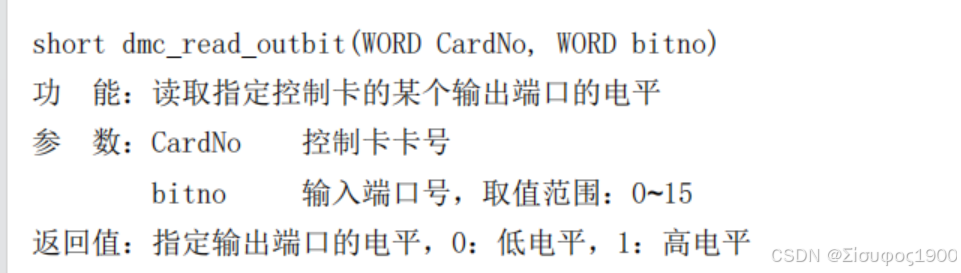

          //  读取指定控制卡的某个输出端口的电平
          int _logic2 = LTDMC.dmc_read_outbit(_cardNo, _bitNo);//返回值    0 低电平  1 高电平




          //  读取指定控制卡的全部输入端口的电平

          ushort _inPort = 0;  // IO组号，  0  或者  1
          LTDMC.dmc_read_inport(_cardNo, _inPort);




          // 读取指定控制卡的全部输出口的电平
          ushort _outPort = 0;
          LTDMC.dmc_read_outport(_cardNo, _outPort);

          ushort _outP = 1;
          uint _portValue = 1;
          LTDMC.dmc_write_outport(_cardNo, _outP, _portValue);
          return 0;


      }

I/O延时功能

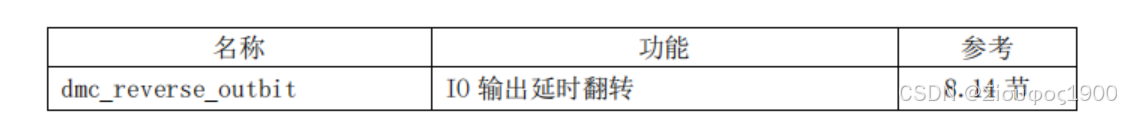

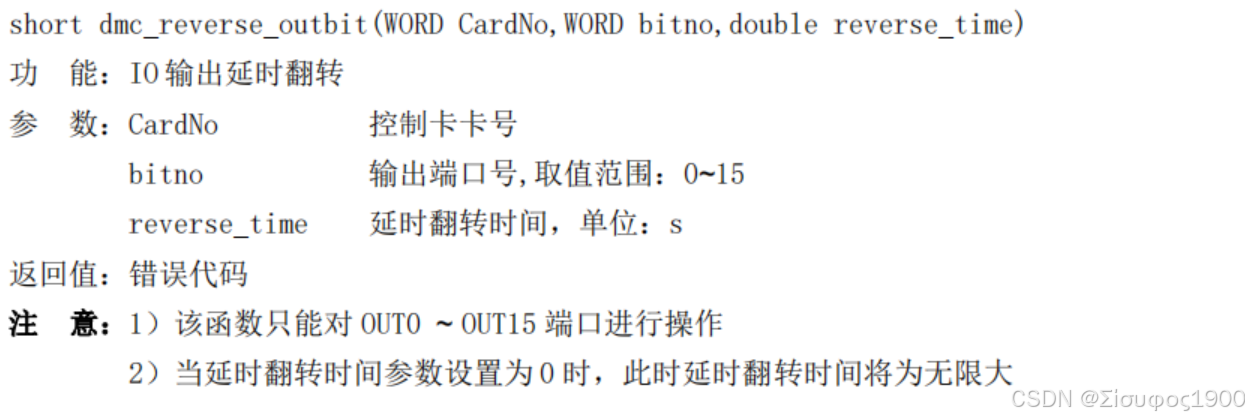

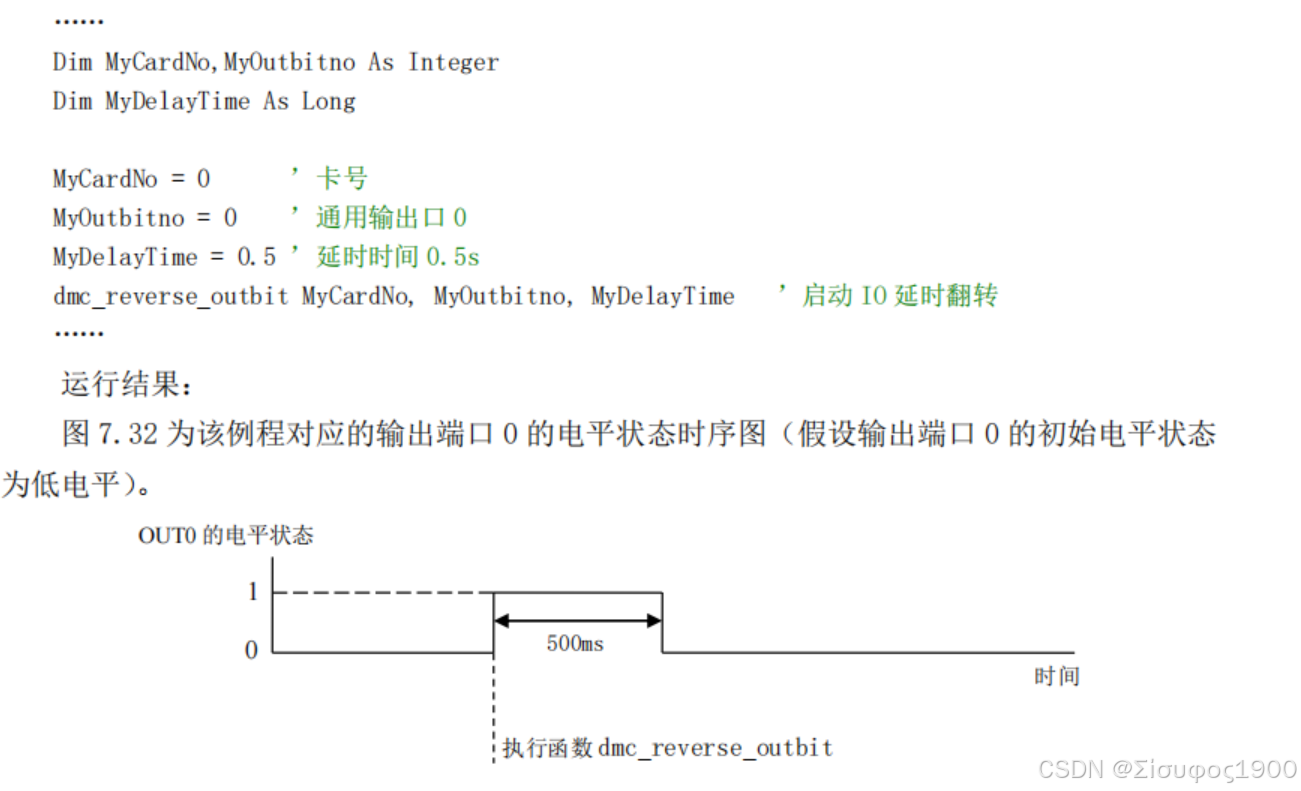

IO输出延时反转

code

            // IO 输出延时翻转
            double _outReverseTime = 0;  // 延时翻转时间  单位是 S
            LTDMC.dmc_reverse_outbit(_cardNo, _bitNo, _outReverseTime);

I/O计数功能

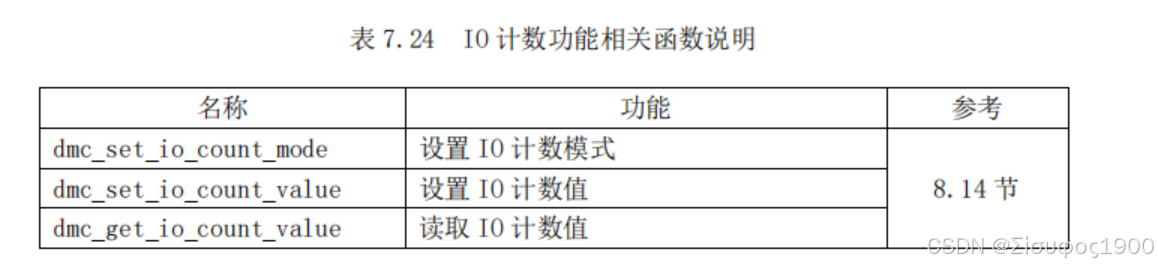

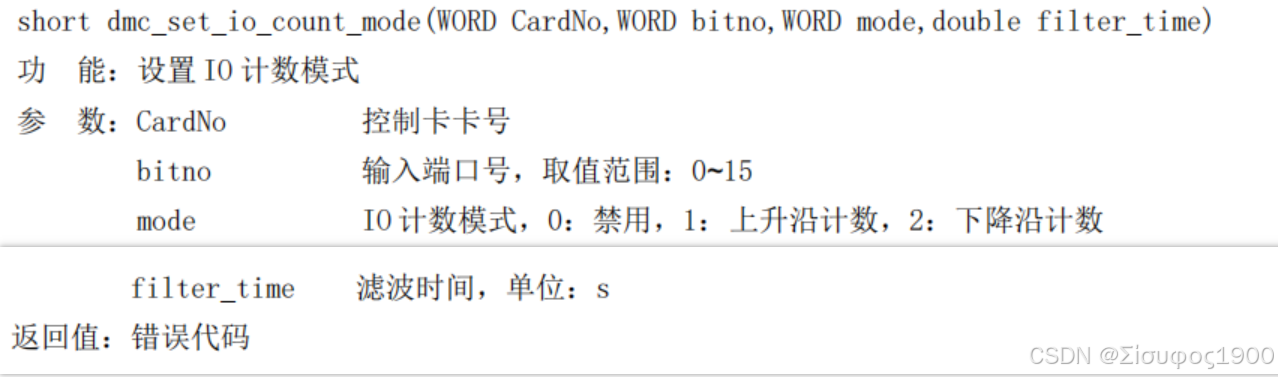

设置IO计数模式

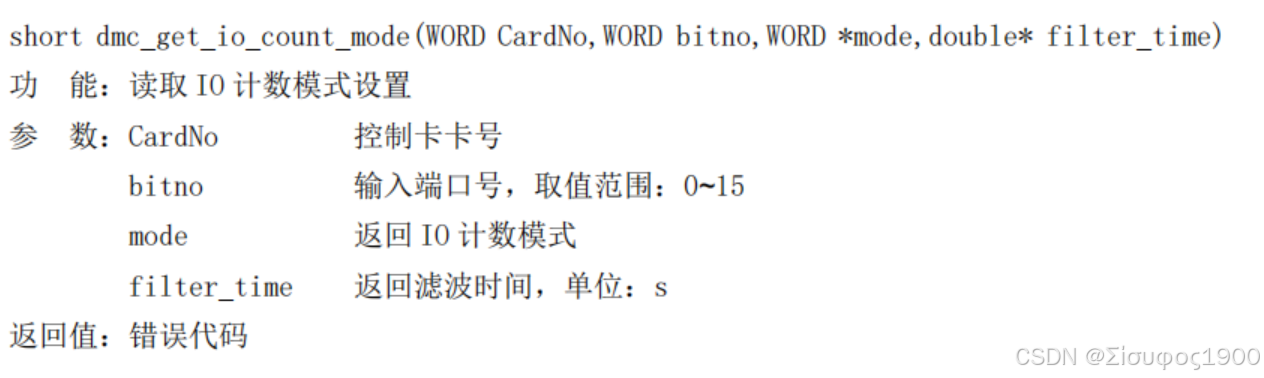

读取IO计数模式

设置IO计数值

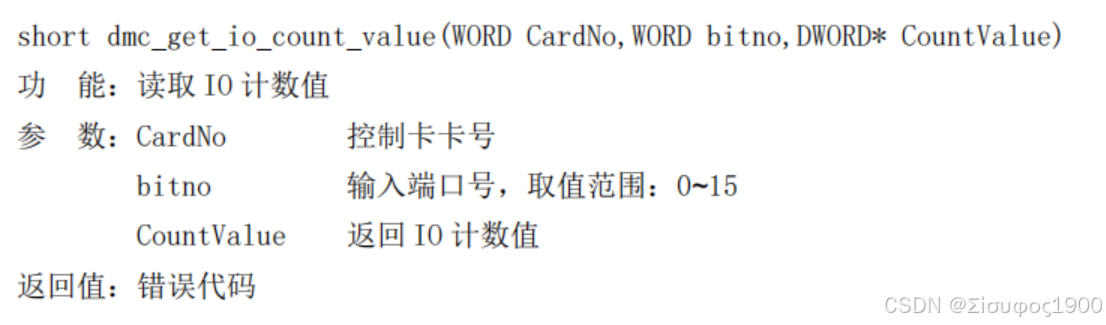

读取IO计数值

code




            //  设置IO计数模式
            ushort _countModer = 1;  // IO计数模式 0 禁止   1 上升沿计数  2 下降沿计数
            double  _filterTime = 0;  //  滤波时间
            LTDMC.dmc_set_io_count_mode(_cardNo, _bitNo, _countModer, _filterTime);



            // 读取IO计数模式
            LTDMC.dmc_get_io_count_mode(_cardNo, _bitNo,ref _countModer ,ref _filterTime);

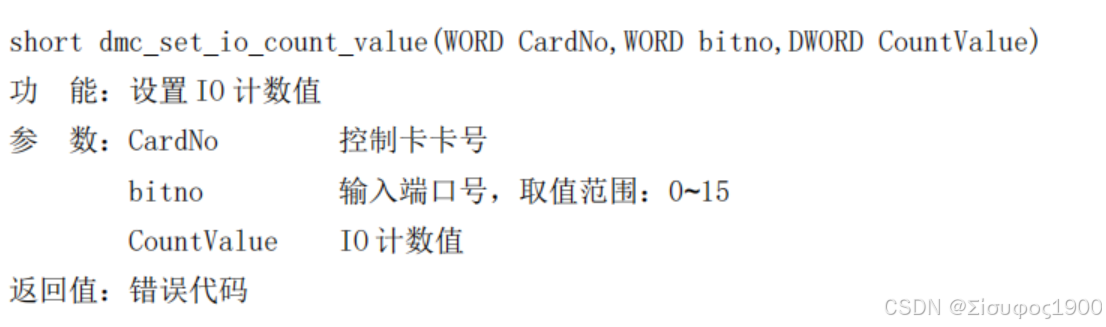

            //设置IO计数值
            uint _countValue = 1;
            LTDMC.dmc_set_io_count_value(_cardNo, _bitNo, _countValue);

            //读取IO计数值

            LTDMC.dmc_get_io_count_value(_cardNo, _bitNo, ref _countValue);

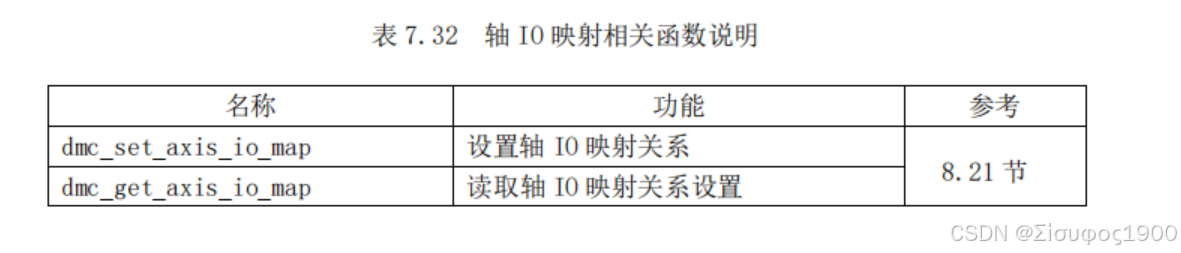

轴IO映射功能

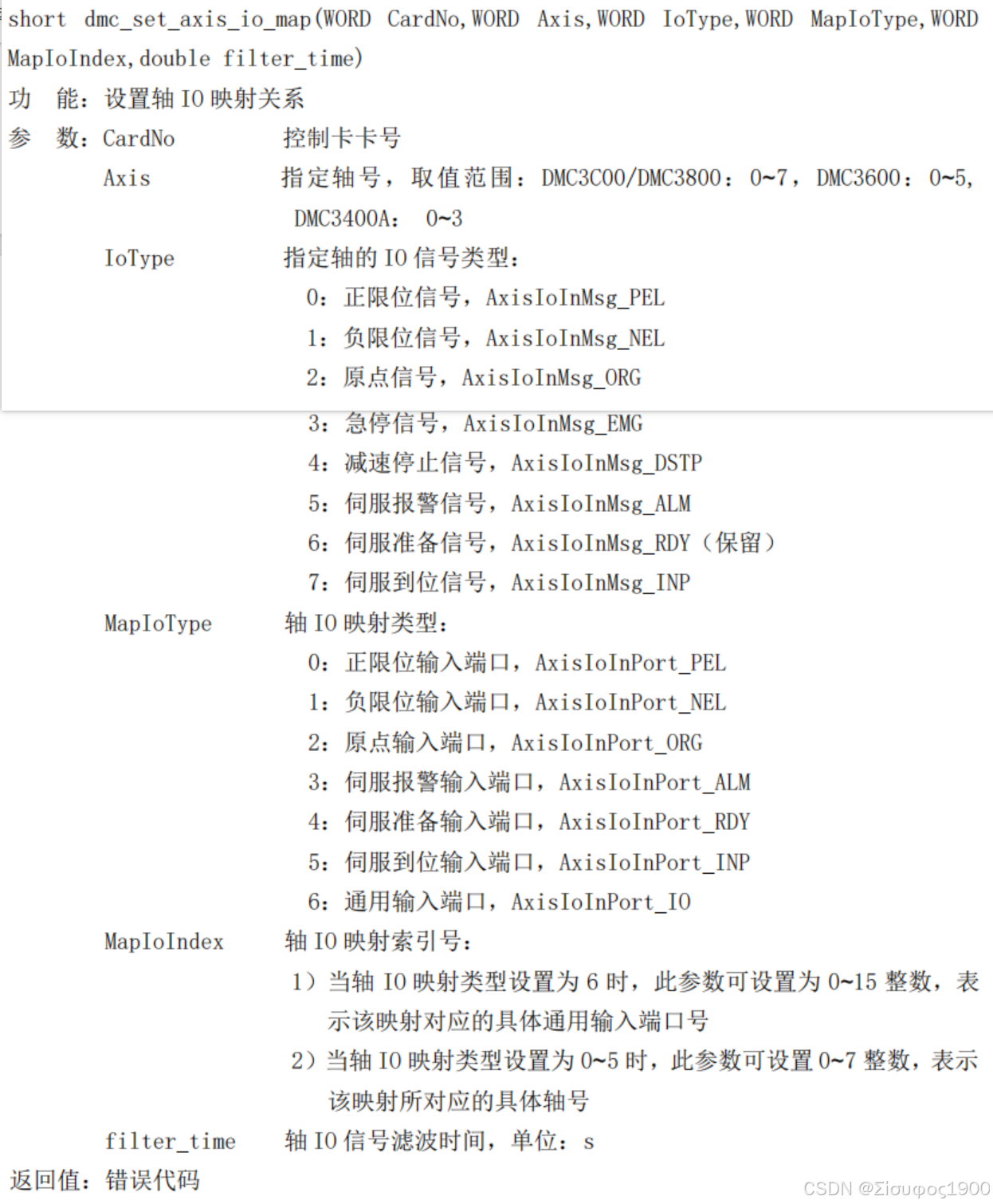

设置轴IO映射关系

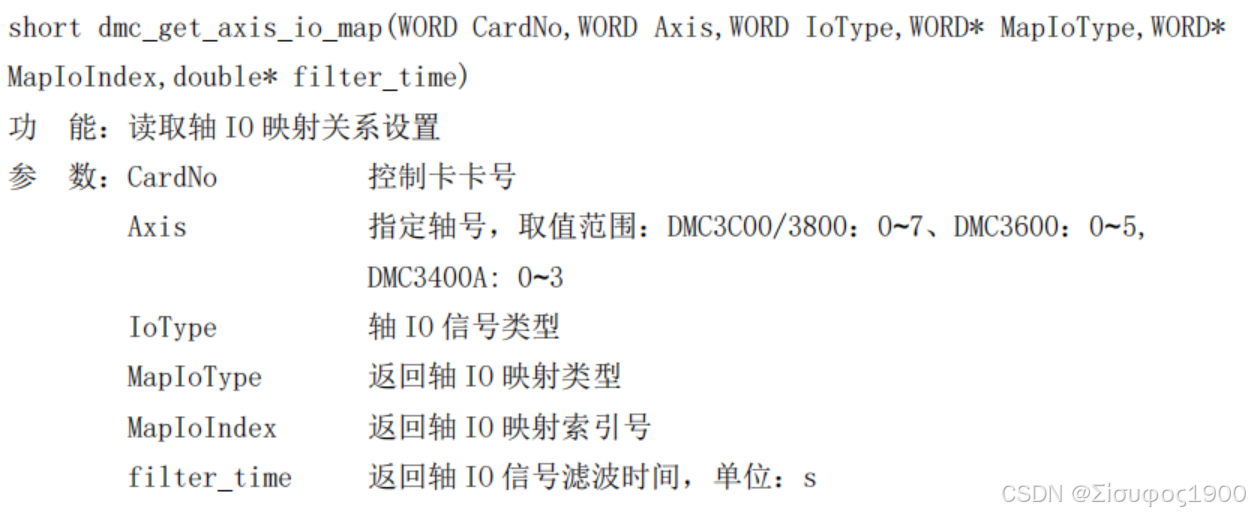

读取轴IO映射关系

统一设置所有专用的IO滤波时间

code

    public int IOAxisMap()
    {
        // 读取指定控制卡的某个输入端口的电平
        ushort _cardNo = 0;
        ushort _axisNo = 2;  // 指定轴号
        ushort _ioType = 1; // 指定轴的IO信号类型
        ushort _mapIOType = 1;  // 轴IO映射类型
        ushort _mapIOIndex = 1;  // 轴IO映射索引号
        ushort _filterTime = 29;
        LTDMC.dmc_set_axis_io_map(_cardNo, _axisNo,_ioType,_mapIOType, _mapIOIndex, _filterTime);


        // 读取轴IO映射关系
        double _filterTime1 = 29;
        LTDMC.dmc_get_axis_io_map(_cardNo, _axisNo, _ioType, ref _mapIOType, ref _mapIOIndex, ref _filterTime1);

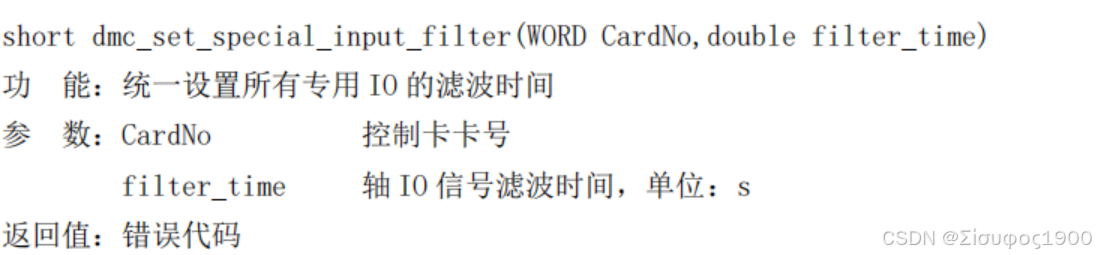

        // 统一设置所有专用的IO滤波时间
        double _filterTime3 = 20;
        LTDMC.dmc_set_special_input_filter(_cardNo, _filterTime3);

        return 0;
    }

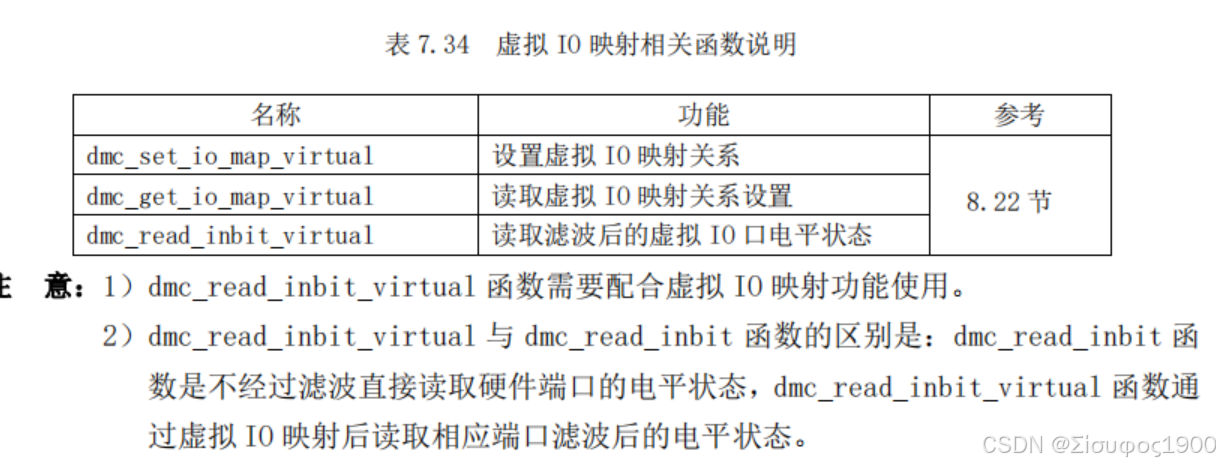

虚拟IO映射功能

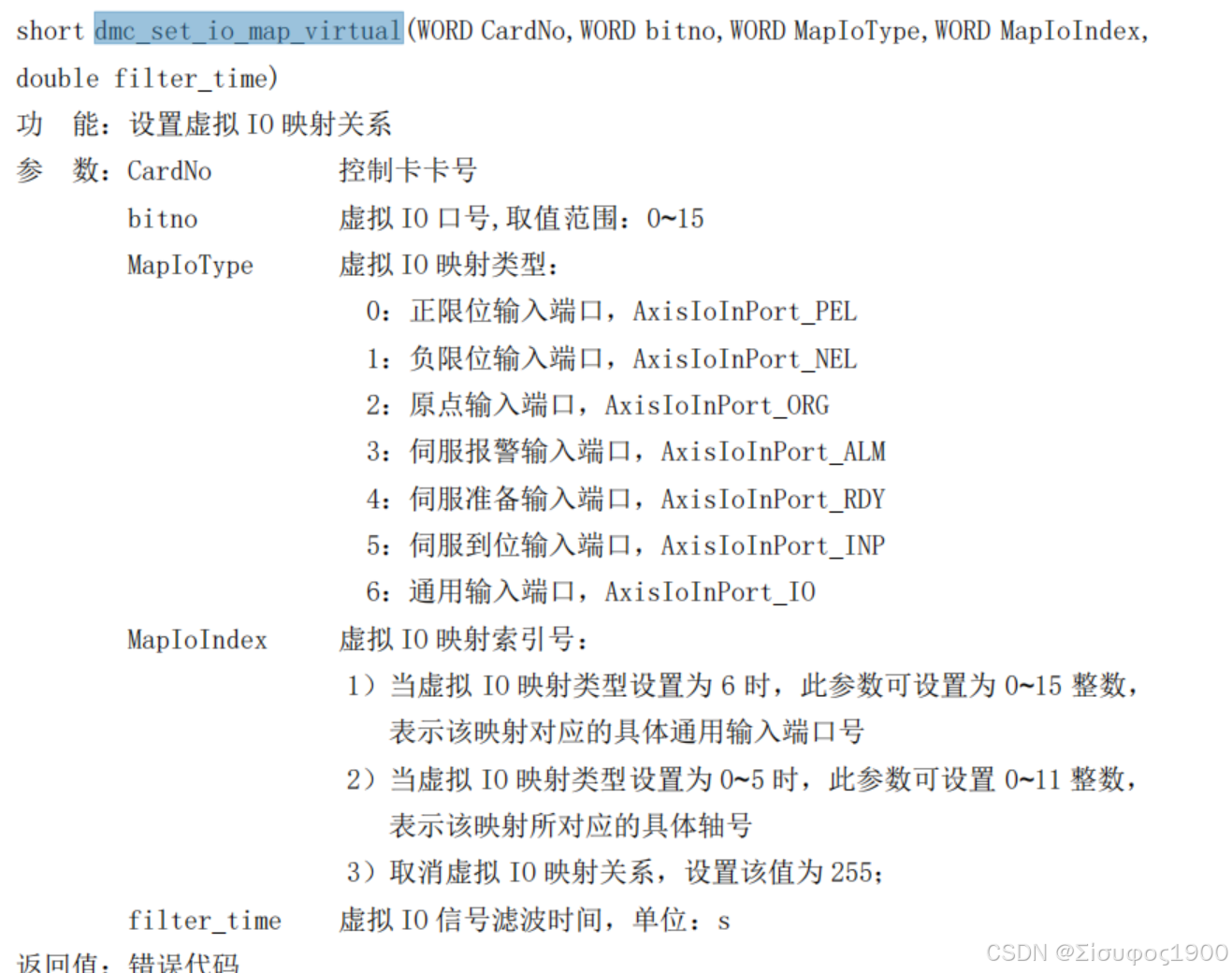

设置虚拟IO映射关系

读取虚拟IO映射关系设置

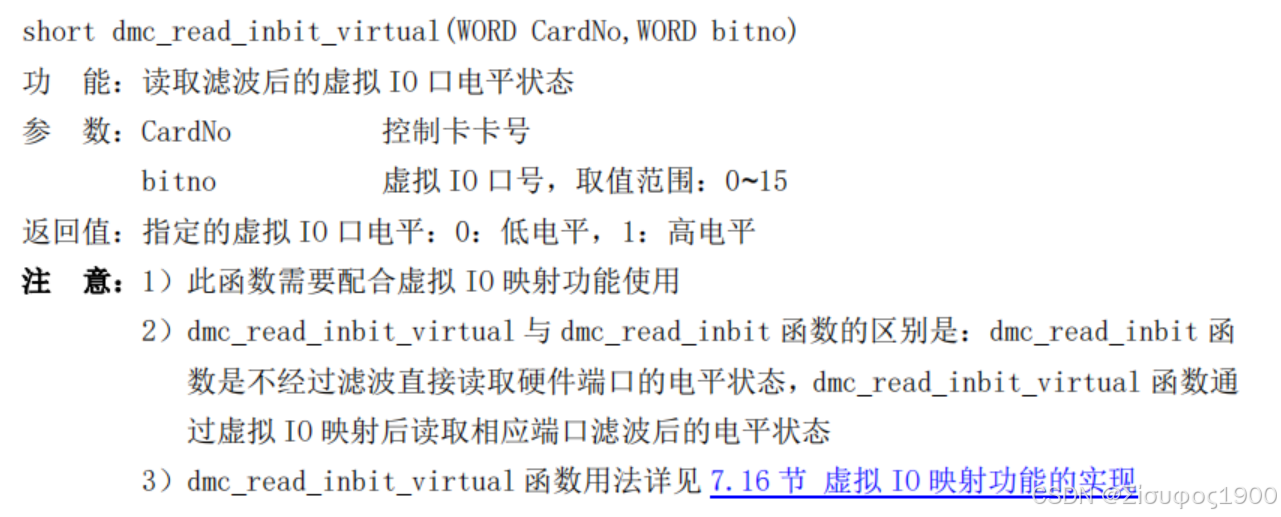

读取滤波后的虚拟IO电平状态

code

        public int IOVirtualMap()
        {
            // 设置虚拟IO映射关系
            ushort _cardNo = 0;
            ushort _bitNo = 2;  // 指定轴号
            ushort _mapIOType = 1;  // 轴IO映射类型
            ushort _mapIOIndex = 1;  // 轴IO映射索引号
            ushort _filterTime = 29;
            LTDMC.dmc_set_io_map_virtual(_cardNo, _bitNo,_mapIOType,_mapIOIndex, _filterTime);

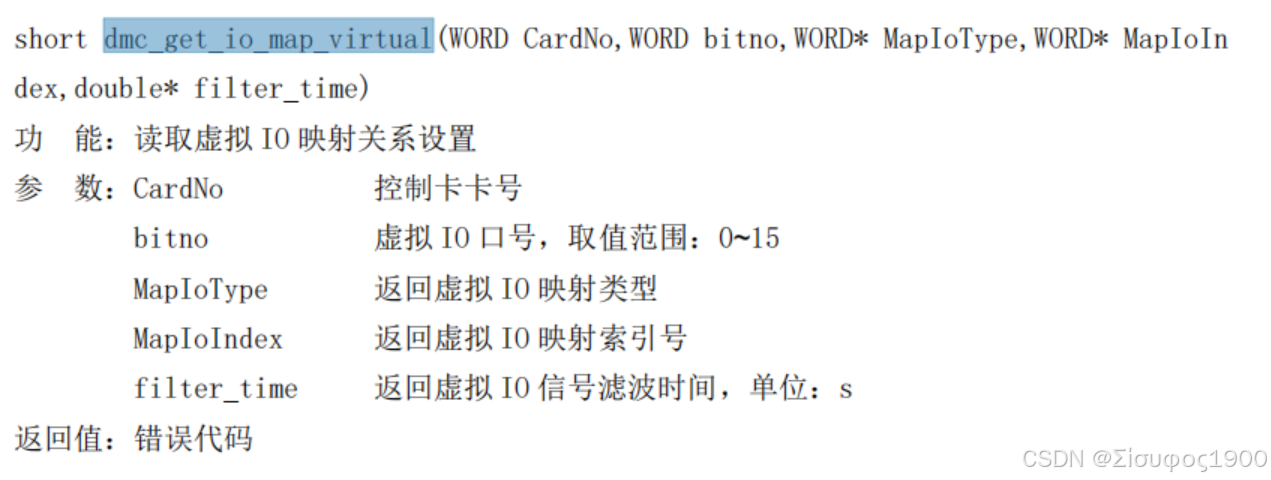

            // 读取虚拟IO映射关系设置
            double _filterTime1 = 29;
            LTDMC.dmc_get_io_map_virtual(_cardNo, _bitNo,ref  _mapIOType, ref  _mapIOIndex, ref _filterTime1);



            // 读取滤波后的虚拟IO电平状态
            LTDMC.dmc_read_inbit_virtual(_cardNo, _bitNo);

            return 0;
        }
