一、概述

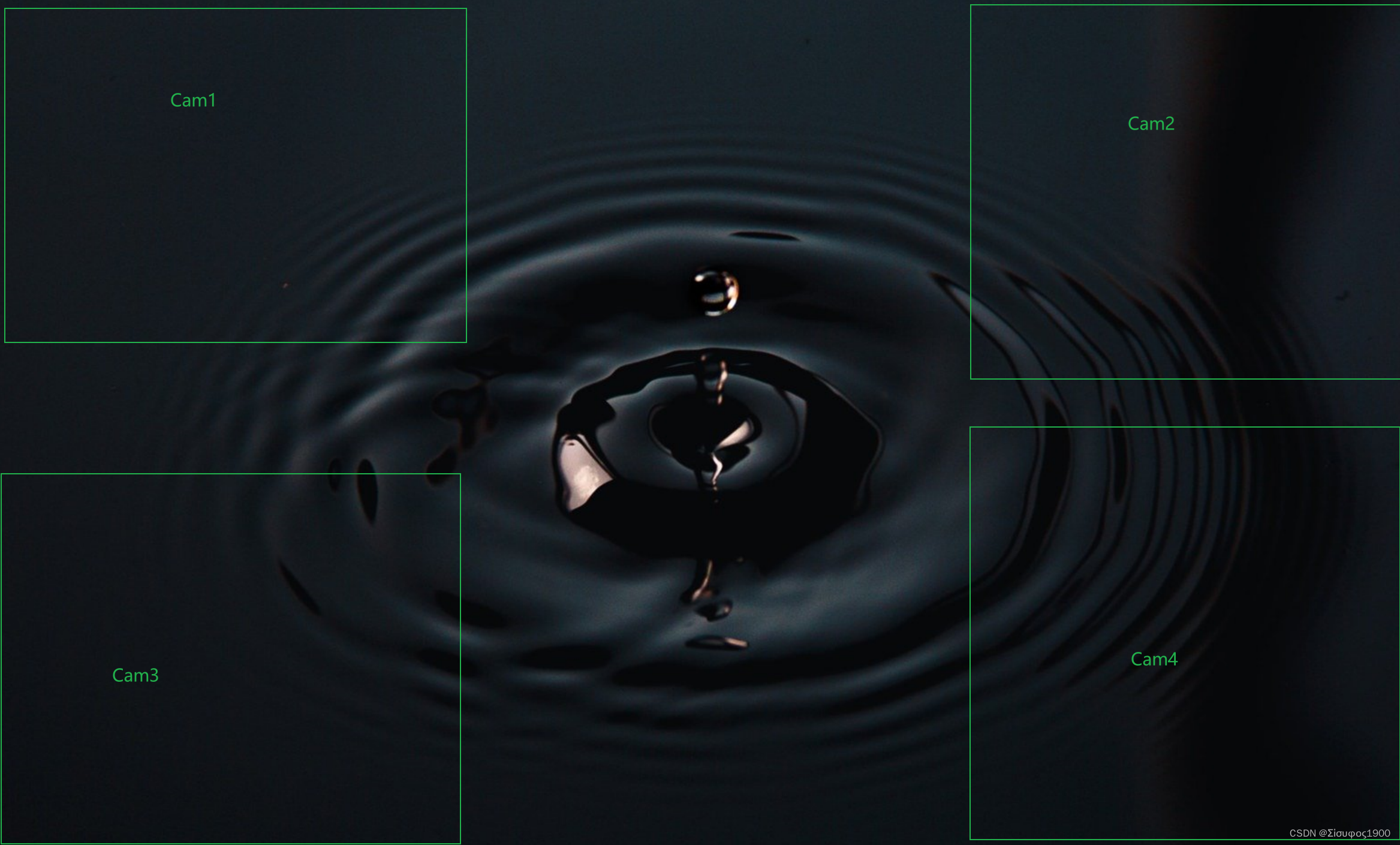

最近在搞多相机标定等的相关问题，对于很大的场景，单个相机的视野是不够的，就必须要统一到一个坐标系下，因此我也用了4个相机，如图;

 二、流程

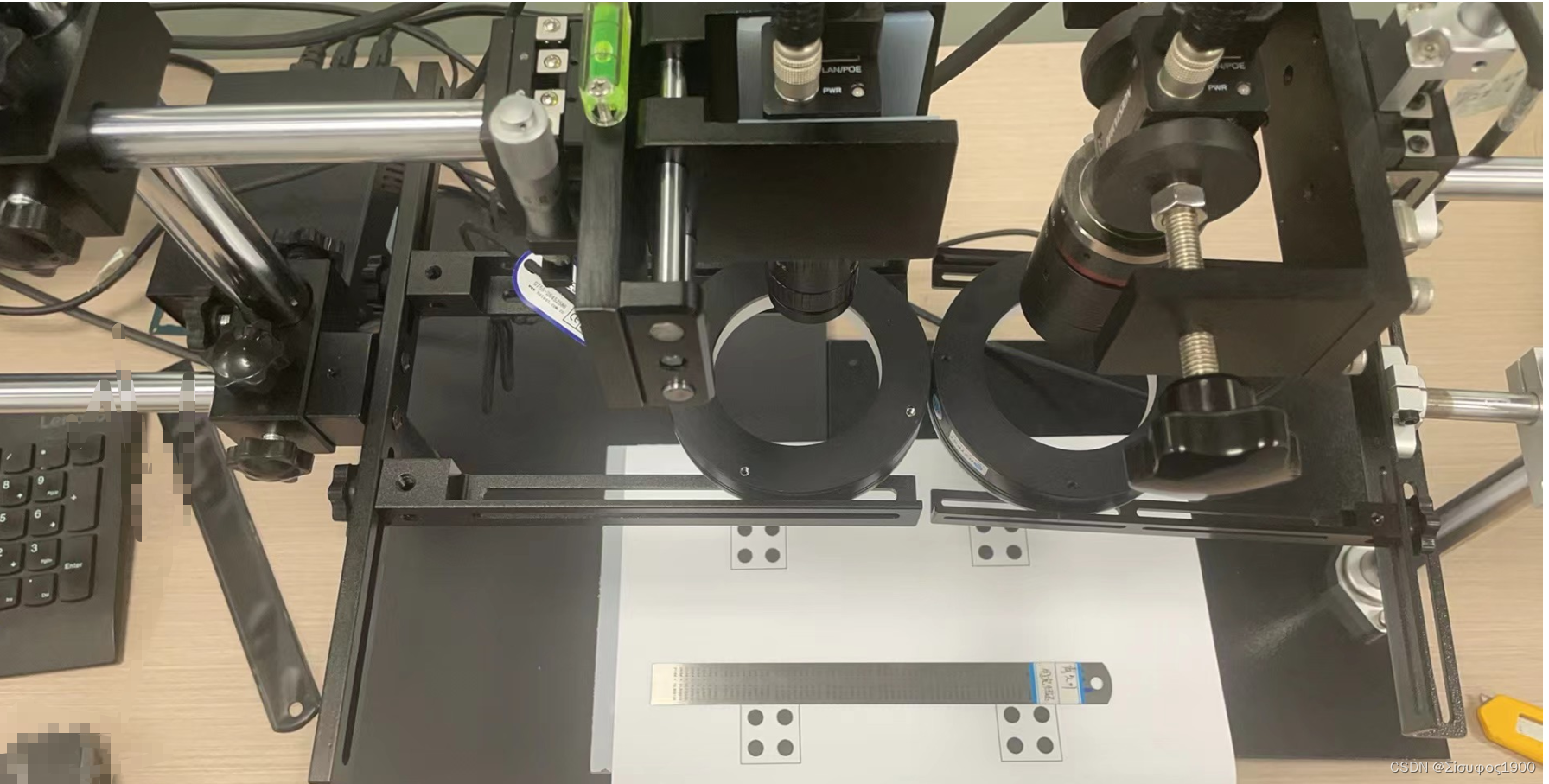

我的实物

准备：

标定板

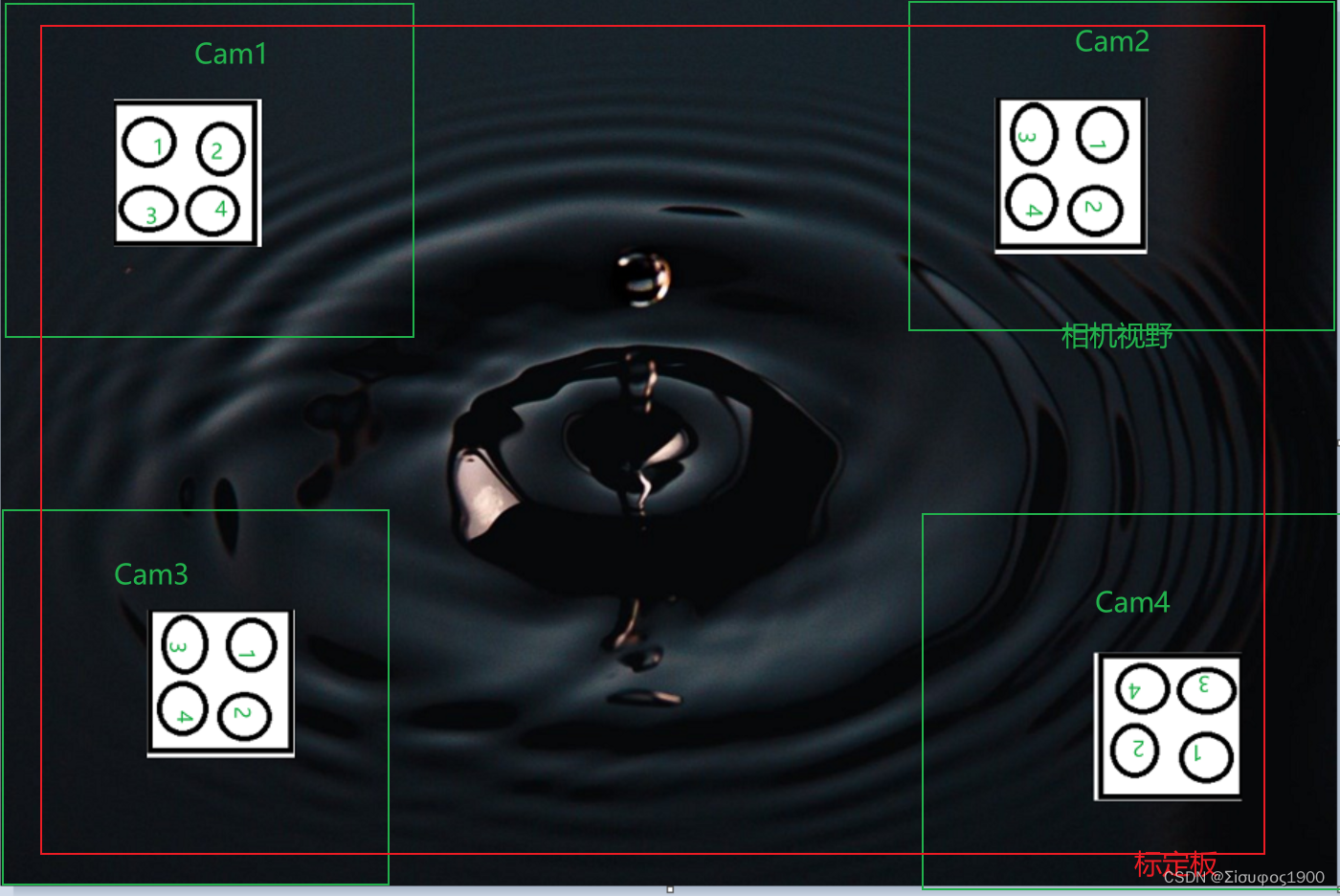

这个标定板是比较特殊的，由于我设定的是4个相机，那么我需要在搞标定板的时候需要在每个相机的视野范围内进行，所以如下：

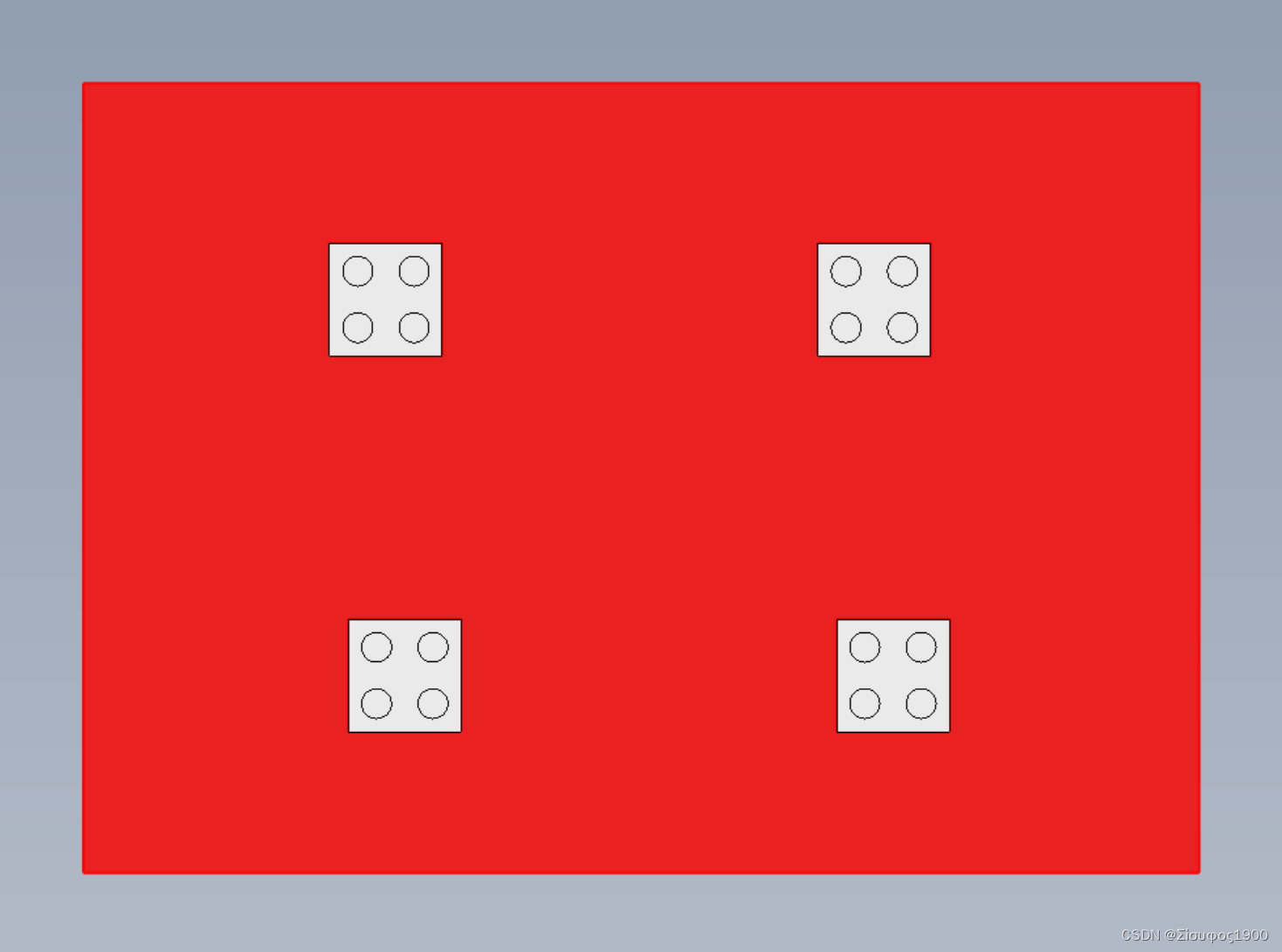

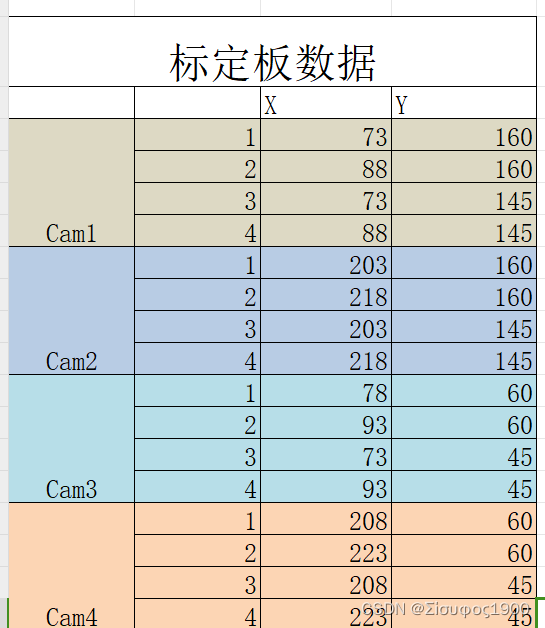

就像上面，红色的是我的标定板，在每个标定板的四角区域有各自有一个mark 点。我让我同事在solidworks上画了一个A4纸一样大小的标定板，打印出来是1:1的

思路：

1、放置标定板

将标定板放到统一高度，而且保证每个相机都能在自己的视野里面看到标定板中各自的mark点，最好是处在视野的中央

2、确定一个主相机

就是要统一坐标系，首先 要定好要把其他的坐标系统一到那个坐标系找那个。默认是第一个相机

3、检查图像中的位置

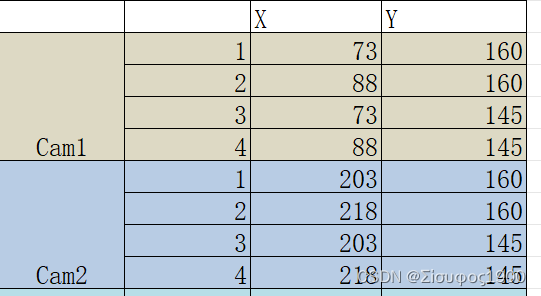

使用图像预处理找出对应的mark点，是按照顺序的，在计算的时候一定要和cad 的那个数据一一对应

4、辅助相机到主相机的变换矩阵

  这一步是最重要的一步，具体步骤如下：

  a、计算主相机中像素-》物理坐标的矩阵 HomMat2DMainMachine2Image

  b、计算辅助相机中像素-》物理坐标的矩阵 HomMat2DOtherMachine2Image

  c、计算其他相机到主相机的坐标矩阵

5、重复第4步

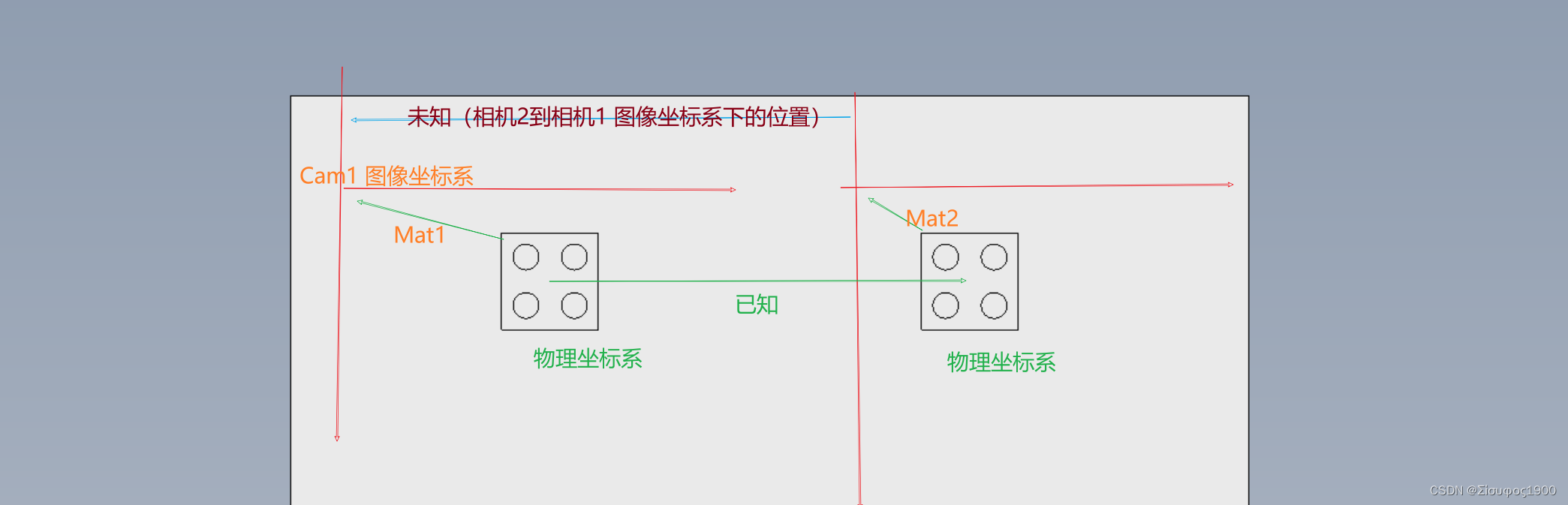

原理图解

三、代码

First_X:=[73,88,73,88]
First_Y:=[160,160,145,145]
Second_X:=[203,218,203,218]
Second_Y:=[160,160,145,145]

read_image (Left, 'D:/workplace/doubleCamera/left.bmp')
get_image_size (Left, Width, Height)
read_image (Right, 'D:/workplace/doubleCamera/right.bmp')
params:=[0,50,67892.6,100000,0.67893,1]
dev_display (Left)

*左边的图像
Get_Point_Mapping (Left, params, LeftRow, LeftColumn)
First_ImageX:=LeftColumn
First_ImageY:=LeftRow
vector_to_hom_mat2d(First_ImageX, First_ImageY, First_X, First_Y, HomMat2D_Main_Machine_2_Image)
Get_Point_Mapping (Right, params, RightRow, RightColumn)
Second_Image_X:=RightColumn
Second_Image_Y:=RightRow
vector_to_hom_mat2d(Second_Image_X, Second_Image_Y, Second_X, Second_Y, HomMat2D_Other_Machine_2_Image)
*计算主相机 像素-》Machine
hom_mat2d_invert(HomMat2D_Main_Machine_2_Image,HomMat2D_Main_Image_2_Machine)

*计算其他坐标系中点在主相机坐标系下的位置
hom_mat2d_compose(HomMat2D_Main_Image_2_Machine,HomMat2D_Other_Machine_2_Image,HomMat2D_Other_Image_2_Image)

*
affine_trans_point_2d (HomMat2D_Other_Image_2_Image, 0, 1000, Qx, Qy)
*
gen_cross_contour_xld (Cross,Qy,Qx,60, 0.785398)
tuple_acos (-0.0236214, ACos)
tuple_asin (0.98818, ASin)
angle:=(ACos+ASin)/2

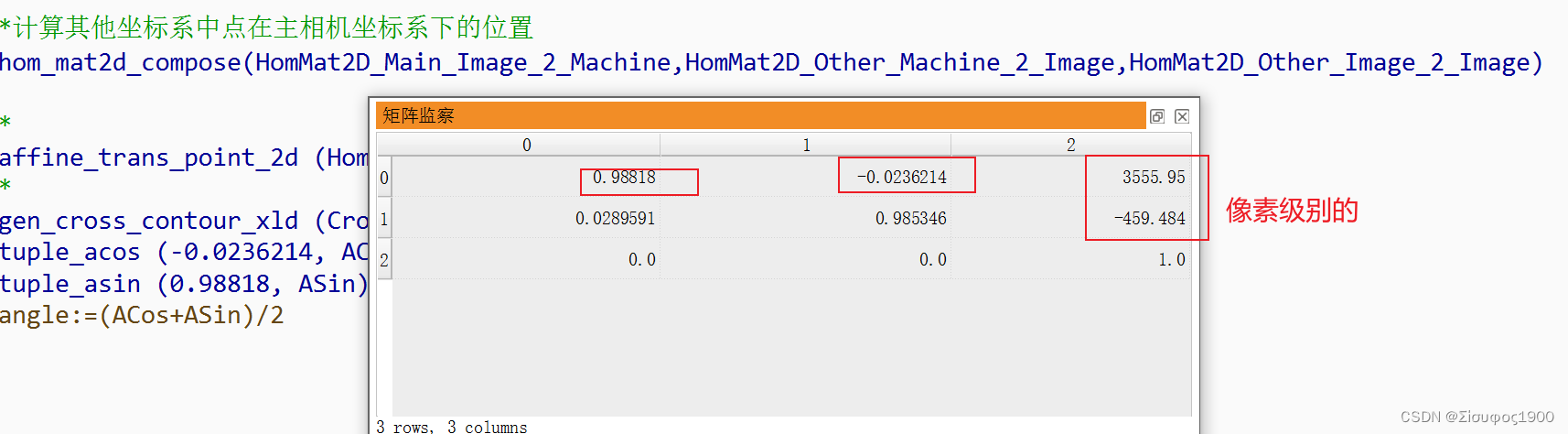

 结果显示：

拼图

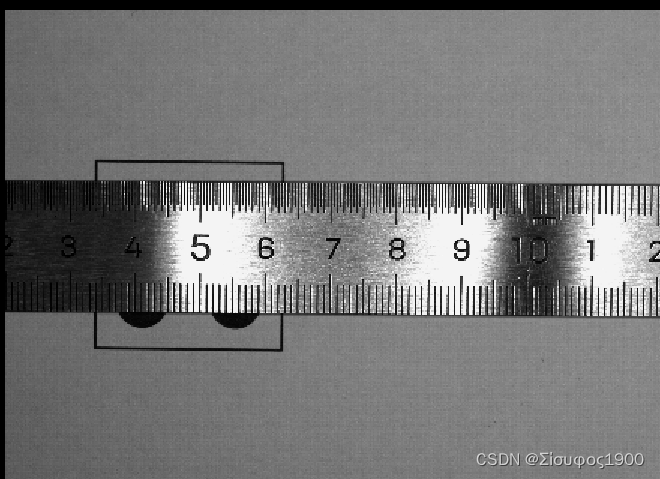

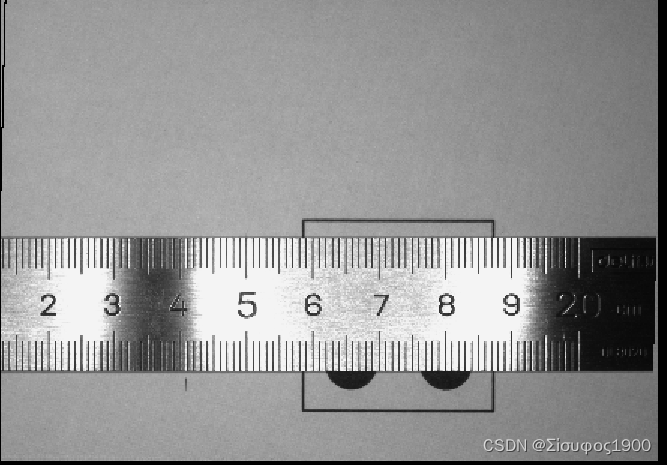

原图：

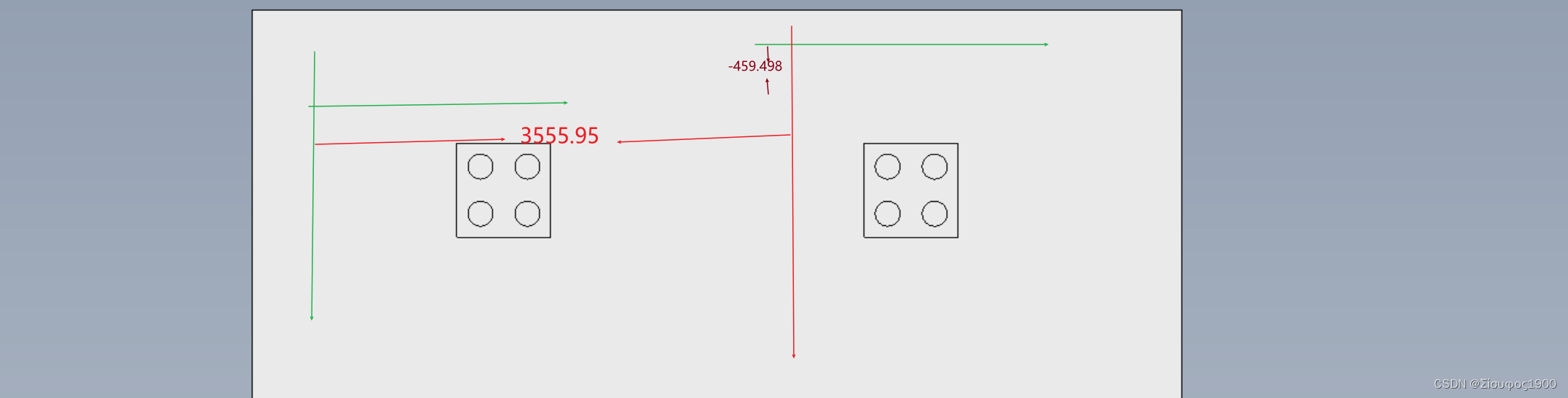

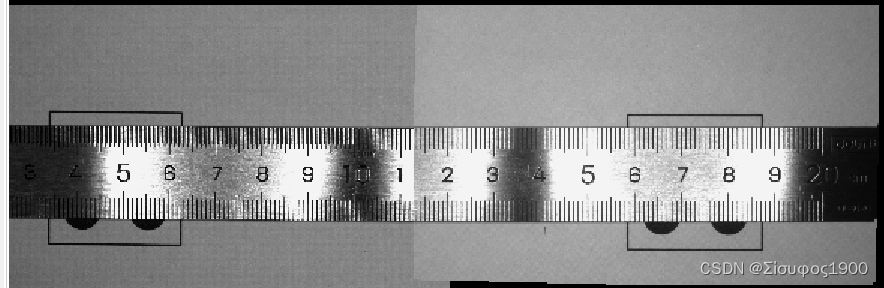

 拼图结果：

 可以看出我的这个精度不是很高，主要是标定的精度不够，还有就是相机有畸变，我没有做相机标定等问题引起的

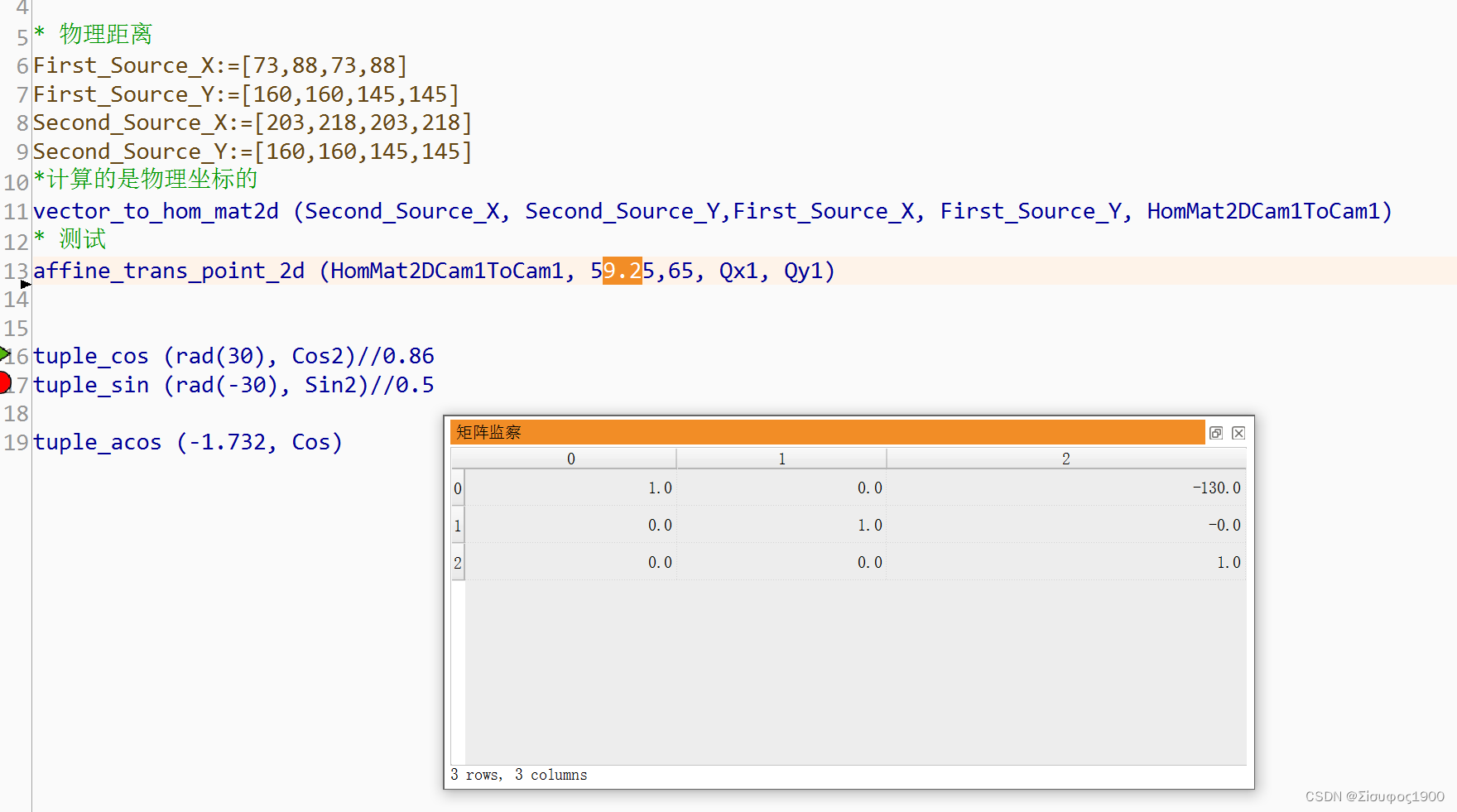

 四、标定板矩阵

有个问题就是Halcon 双相机标定与拼图（二）-优快云博客 中最后



* 物理距离
First_Source_X:=[73,88,73,88]
First_Source_Y:=[160,160,145,145]
Second_Source_X:=[203,218,203,218]
Second_Source_Y:=[160,160,145,145]
*计算的是物理坐标的
vector_to_hom_mat2d (Second_Source_X, Second_Source_Y,First_Source_X, First_Source_Y, HomMat2DCam1ToCam1)
* 测试
affine_trans_point_2d (HomMat2DCam1ToCam1, 203,160, Qx1, Qy1)
