Image透明度点击简述以及Unity2019之后存在无法点击的BUG修复

前言

自Unity2019之后Unity将UGUI模块从内置库修改成了通过PackageManger引入的方式。Image就来源于com.unity.modules.imgui模块。其实代码大体代码跟2018是一致的，但是还是有些细微差别，Image透明度点击不命中就是2019之后才有的问题，2018版本是没有这个问题的，我都怀疑是开发人员抄代码没抄全。

首先这个点击不命中是在你使用图集的方式打包UI图片时出现，Unity使用SpriteAtlas自动打包图集。

什么时候使用透明度点击

有时候美术做的图片，希望在交互的时候避免玩家点击空白处也能响应，但是由于图片是矩形的，这个时候就要使用透明度点击，也就是设置Image的alphaHitTestMinimumThreshold值，设置这个值需要满足以下条件：

Sprite所在纹理（图集）压缩格式不为Crunch类型
Sprite所以纹理（图集）是可读的

简述透明度点击原理

每次我们点击屏幕Unity我使用射线检查判断当前点击的对象是否可以点击。当判定到了当前点击对象的时候，会去调用IsRaycastLocationValid 来对当前点击的位置进行判断是否可以点击，如果没有设置透明度点击（alphaHitTestMinimumThreshold值为0）就直接可以点击。如果设置了就将屏幕点击点换算到Sprite所在纹理坐标中，再通过这个纹理坐标（uv）去读取这个坐标像素的alpha值，如果大于设置的alphaHitTestMinimumThreshold值就表示可以点击。

Unity的Bug

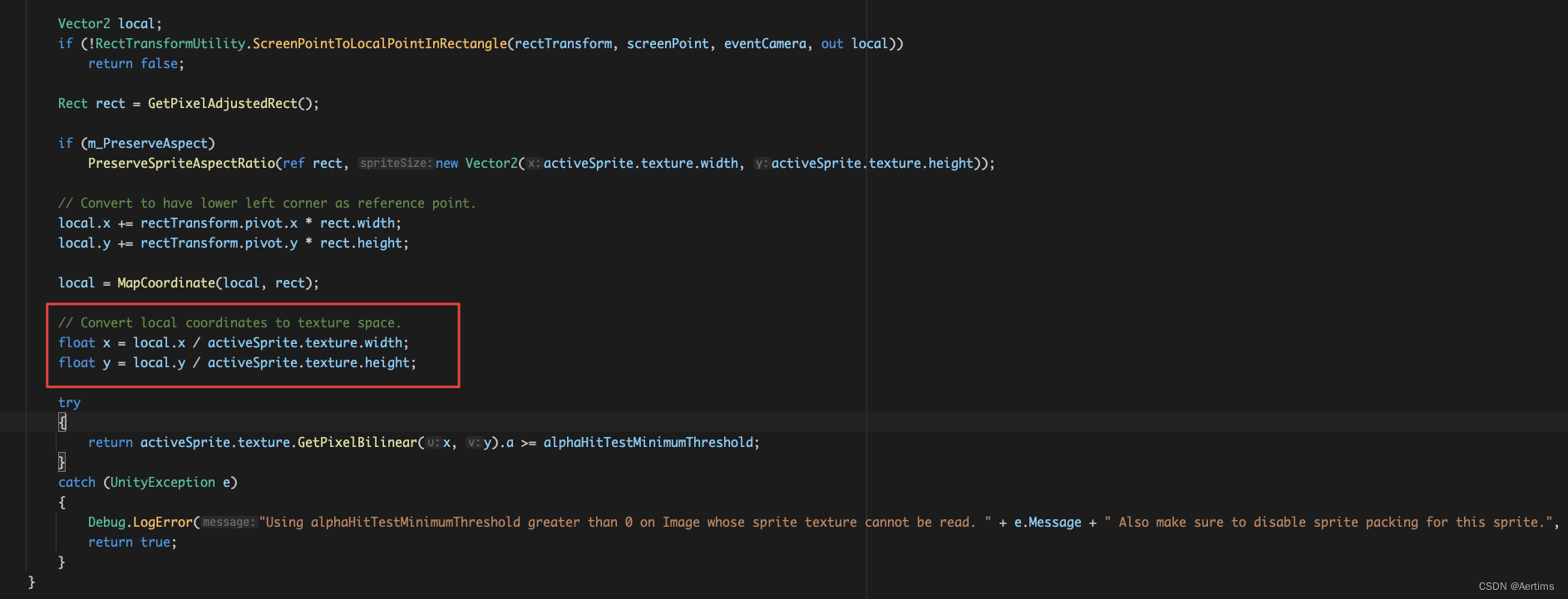

我们首先来看看Unity的源码
在这里插入图片描述
我们可以看到Unity在计算uv的时候，拿的是Sprite的Rect内的x，y坐标去除的Sprite对应的图集的尺寸，得出来的结果肯定就是错的。
正确的做法应该是拿到Sprite在图集的偏移位置除以图集的尺寸。

// Convert local coordinates to texture space.
Rect spriteRect = overrideSprite.textureRect;
float x = (spriteRect.x + local.x) / overrideSprite.texture.width;
float y = (spriteRect.y + local.y) / overrideSprite.texture.height;

虽然但是，我们知道怎么改，但是改不了，这个是Unity的基础依赖库，很多其他的库都依赖这个1.0.0版本的库，我们不能直接修改也没法升级，就只能另辟蹊径了，可以重新创建一个新的类来继承Image来重写IsRaycastLocationValid方法。
我在下面放上我修改重新的类文件，就不直接贴出来了。
