LVS/DR 模式负载均衡实现

零、前言

本文仅做个人记录，如也能为同行人提供帮助，那也是极好的。
[博主并不是主攻运维，所以仅做参考]

部署前推荐查阅：

一、lvs 部署

(0)、部署说明

0.0 可以查看当前虚拟机对 lvs 的支持
grep -i -C 10 ipvs /boot/config-3.10.0-862.14.4.el7.x86_64

ps: 文件 config-xxxxxxxxxx.x86_64 请以虚拟机为准，如果不知，可通过 ls /boot 命令查看。

0.1 本次部署环境
服务器IP
DS172.17.0.10
RS1172.17.0.11
RS2172.17.0.12

选取 172.17.0.100 作为 VIP

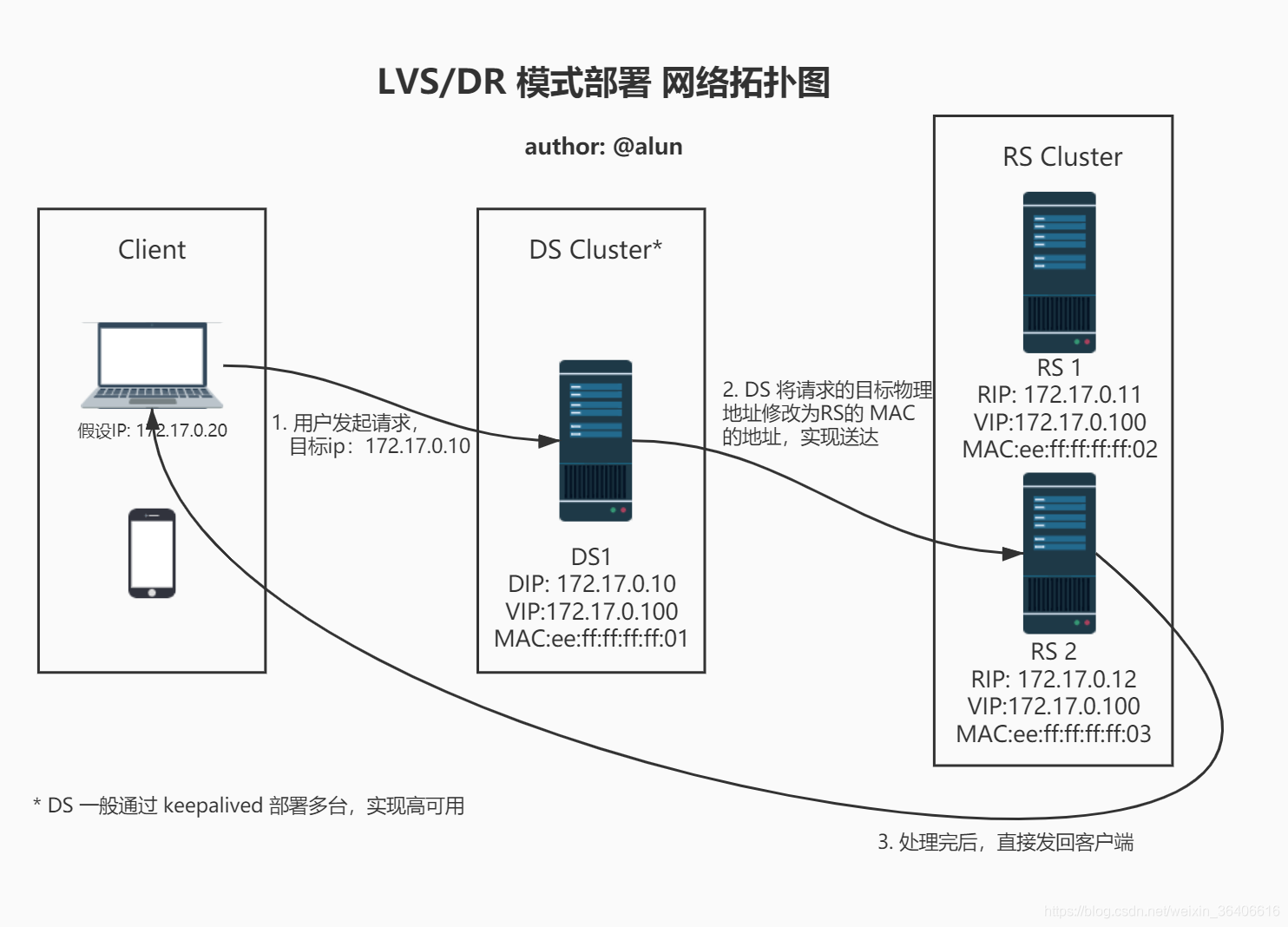

0.2 LVS/DR 模式网络拓扑图

LVS/DR部署

(1)、DS 服务器设置

1.0 服务器配置

  • 添加虚拟IP(VIP)

    ip addr add 172.17.0.100/20 dev eth0 label eth0:0
# 也可以使用如下写法
# ifconfig eth0:0 172.17.0.100 netmask 255.255.240.0

# 使用以下其中一种方式进行查看校验，是否添加成功
ip addr show
ifconfig -a

    请注意，以上两种都属于临时设置，network重启后消失

  • 配置IP转发

    cat /proc/sys/net/ipv4/ip_forward			# 该文件表示是否发开IP转发
echo 1 > /proc/sys/net/ipv4/ip_forward		# 0 表示不转发， 1 表示转发，默认为 0
1.1 安装 ipvsadm
  • Step 1. 检查yum源，并安装
    yum list ipvsadm 							# 检查 yum 源的安装包
yum install -y ipvsadm						# 安装 ipvsadm
rpm -ql ipvsadm 							# 查看 ipvsadm 相关套件是否被安装
1.2 配置 ipvsadm

  • ipvsadm 配置语法说明：

    ·添加虚拟服务器
    语法: ipvsadm -A [-t|u|f]  [vip_addr:port]  [-s:指定算法]
    参数：
    -A: 添加
    -t: TCP协议
    -u: UDP协议
    -f: 防火墙标记
    -D: 删除虚拟服务器记录
    -E: 修改虚拟服务器记录
    -C: 清空所有记录
    -L: 查看

================================================================================

·添加RS(RealServer)
    语法: ipvsadm -a [-t|u|f] [vip_addr:port] [-r ip_addr] [-g|i|m] [-w 指定权重]
    参数：
    -a: 添加
    -t: TCP协议
    -u: UDP协议
    -f: 防火墙标记
    -r: 指定后端realserver的IP
    -g: DR模式
    -i: TUN模式
    -m: NAT模式
    -w: 指定权重
    -d: 删除realserver记录
    -e: 修改realserver记录
    -l: 查看

    配置后，可以使用如下命令进行查看刚才所配置的参数

    ipvsadm -l
ipvsadm -ln											# 采取数字ip的方式显示配置

    如有错误，使用如下命令进行清除

    ipvsadm -C
systemctl restart network							# 清理完后重启网络

  • 进行配置

    # 接下来配置 LVS-DR 模式
ipvsadm -A -t 172.17.0.100:80 -s rr					# 创建DR，并指定调度算法采用 rr
ipvsadm -a -t 172.17.0.100:80 -r 172.17.0.11 -g		# 添加RS
ipvsadm -a -t 172.17.0.100:80 -r 172.17.0.12 -g		# 添加RS
ipvsadm -ln											# 检查

(2)、RS 服务器设置（RS每台机子同样的操作）

1.0 安装 apache 的 httpd

这里的 httpd 仅用于 lvs 部署的直观测试，可以使 Nignx 等其他服务

yum list httpd 					#检查 yum 上 httpd 版本
yum install httpd 				#安装 httpd

systemctl start httpd 			#启动命令
systemctl stop httpd 			#定制命令

cd /etc/httpd/conf 				#配置文件的路径，可修改端口等信息，这里不做修改，默认 80
cd /var/www/html 				#静态页面存放路径

可以写入有区分的标识性内容，例如：

  • RS1

    cd /var/www/html
vim index.html
172.17.0.11

  • RS2

    cd /var/www/html
vim index.html
172.17.0.12

设置完后进行测试是否能够访问

curl 172.17.0.11
curl 172.17.0.12
1.1 RS服务器自身配置

  • Step.1 抑制ARP

    # 抑制 ARP
echo 2 > /proc/sys/net/ipv4/conf/all/arp_announce		# 默认 0
echo 2 > /proc/sys/net/ipv4/conf/lo/arp_announce		# 默认 0
echo 1 > /proc/sys/net/ipv4/conf/all/arp_ignore			# 默认 0
echo 1 > /proc/sys/net/ipv4/conf/lo/arp_ignore			# 默认 0

  • Step.2 绑定VIP到lo

    ifconfig lo:0 172.17.0.100 netmask 255.255.255.255

    这里的子网掩码必须为 255.255.255.255，避免产生请求死循环

抑制ARP说明

作用： 在 lvs/DR 部署模式中，主要为了防止 真实服务器 响应VIP的请求

  • arp_ignore
    0 - (默认值): 回应任何网络接口上对任何本地IP地址的arp查询请求
    1 - 只回答目标IP地址是来访网络接口本地地址的ARP查询请求
    2 -只回答目标IP地址是来访网络接口本地地址的ARP查询请求,且来访IP必须在该网络接口的子网段内
    3 - 不回应该网络界面的arp请求，而只对设置的唯一和连接地址做出回应
    4-7 - 保留未使用
    8 -不回应所有（本地地址）的arp查询

  • arp_announce
    0 - (默认) 在任意网络接口（eth0,eth1，lo）上的任何本地地址
    1 -尽量避免不在该网络接口子网段的本地地址做出arp回应. 当发起ARP请求的源IP地址是被设置应该经由路由达到此网络接口的时候很有用.此时会检查来访IP是否为所有接口上的子网段内ip之一.如果改来访IP不属于各个网络接口上的子网段内,那么将采用级别2的方式来进行处理.
    2 - 对查询目标使用最适当的本地地址.在此模式下将忽略这个IP数据包的源地址并尝试选择与能与该地址通信的本地地址.首要是选择所有的网络接口的子网中外出访问子网中包含该目标IP地址的本地地址. 如果没有合适的地址被发现,将选择当前的发送网络接口或其他的有可能接受到该ARP回应的网络接口来进行发送.

(3)、测试有效性

curl 172.17.0.100				# 命令多执行几次，检查内容是否有交替性变更（因为是rr策略）

DS 服务器端也可以通过 ipvsadm 命令查看内容

ipvsadm -ln
ipvsadm -lnc					# 具体到记录

二、配合 keepalived 实现高可用

DS服务器端

  • Step.0 前置准备

    如 一、lvs部署 章节中一致，配置 VIP、安装好 ipvsadm 即可。
    ipvsadm 的配置交给 keepalived 应用。

  • Step1. keepalived 的安装

    yum list keepalived			# 检查 yum 源的安装包
yum install keepalived		# 安装

  • Step2. 配置文件路径

    cd /etc/keepalived			# 配置文件所在路径

  • Step3. 配置文件内容

    global_defs {
   notification_email {			# 事故通知邮箱
     example@example.com		# 收件人
   }
   notification_email_from Alexandre.Cassen@firewall.loc	# 发件人
   smtp_server 172.17.0.1		# 邮件服务器地址
   smtp_connect_timeout 30		# 邮件服务器超时时间
   router_id LVS_01				# 全局唯一标识
}

vrrp_instance VI_1 {
    state MASTER				# keepalived 角色， MASTER 或 BACKUP
    interface eth0				# 通信接口，将下面的virtual_ipaddress(VIP)绑定到这个网卡
    virtual_router_id 51		# vrrp_instance的唯一标识
    priority 100				# keepalived权重,数值越大权重越大,MASTER应大于BACKUP
    advert_int 1				# 发送心跳间隔,如果backup1秒收不到心跳就接管,单位是秒
    authentication { 			# 节点之间通信验证类型、密码 ，同一 VRRP 实例中，MASTER / BACKUP 必须使用相同的密码才可以通信
        auth_type PASS
        auth_pass 1111
    }
    virtual_ipaddress {
        172.17.0.100/20			# VIP，如果有多个，直接每行一个即可
    }
}

virtual_server 172.17.0.100 80 {	# 定义虚拟服务器
    delay_loop 6					# 健康检查时间周期，单位 秒
    lb_algo wrr						# 调度算法 rr/wrr/lc/wlc/lblc/sh/dh/...
    lb_kind DR						# 负载模式 DR/TUN/NAT
    net_mask 255.255.240.0			# 子网掩码
    #persistence_timeout 50			# 会话保持时间,单位是秒；在这个时间内，连接都会跑到当前服务上
    protocol TCP					# 转发协议类型，支持 TCP 、UDP

real_server 172.17.0.11 80 {	# 定义真实节点服务器
    weight 1					# 节点权重
    TCP_CHECK {					# 健康检测方式，支持 HTTP_GET 、SSL_GET 、TCP_CHECK 、SMTP_CHECK 、MISC_CHECK
    	connect_timeout 10		# 无响应超时时间，单位 秒
    	nb_get_retry 3			# 重试次数
    	delay_before_retry 3	# 重试间隔，单位 秒
    	connect_port 80			# 检测端口，不指定时默认为 real_server 指定的端口
}

real_server 172.17.0.12 80 {	# 定义真实节点服务器
    weight 1					# 节点权重
    TCP_CHECK {					# 健康检测方式，支持 HTTP_GET 、SSL_GET 、TCP_CHECK 、SMTP_CHECK 、MISC_CHECK
    	connect_timeout 10		# 无响应超时时间，单位 秒
    	nb_get_retry 3			# 重试次数
    	delay_before_retry 3	# 重试间隔，单位 秒
    	connect_port 80			# 检测端口，不指定时默认为 real_server 指定的端口
}

  • Step4. 启动 keepalived

    systemctl start keepalived
ipvsadm -

三、lvs 快速部署的脚本文件

  • DS 脚本（如果配合 keepalived 应用，则将 ipvsadm 配置部分删除）

    VIP=172.17.0.100                # lb暴露IP
RIP1=172.17.0.11                # real server1 的 IP
RIP2=172.17.0.12                # real server2 的 IP
 . /etc/rc.d/init.d/functions
         case "$1" in
         start)
         echo "start LVS of DirectorServer"
         #Set the Virtual IP Address
         /sbin/ifconfig eth0:1 $VIP netmask 255.255.240.0 up    # 给均衡器添加一个内网IP
         #Set the ip forward
         echo "1" > /proc/sys/net/ipv4/ip_forward
         #Clear IPVS Table
         /sbin/ipvsadm -C       # 手工清空原来表内容
         #Set Lvs
         /sbin/ipvsadm -A -t $VIP:80 -s rr              # -A添加地址，-t指定VIP TCP端口，-s指定调度算法：rr轮询算法
         /sbin/ipvsadm -a -t $VIP:80 -r $RIP1:80 -g     # -a指定真实服务器， -t lvs上VIP，-r真实服务器ip及端口，-g先择DR模式（-m为NAT模式）
         /sbin/ipvsadm -a -t $VIP:80 -r $RIP2:80 -g
         #Run Lvs
         /sbin/ipvsadm -ln
         ;;
         stop)
         /sbin/ipvsadm -C
         /bin/ifconfig eth0:1 down
         echo "0" > /proc/sys/net/ipv4/ip_forward
         echo "close LVS Directorserver"
         ;;
         *)
         echo "Usage： $0 {start|stop}"
         exit 1
         esac

  • RS 脚本

    VIP=172.17.0.100
. /etc/rc.d/init.d/functions
        case "$1" in
        start)
        echo "reparing for Real Server"
        echo "1" >/proc/sys/net/ipv4/conf/lo/arp_ignore
        echo "2" >/proc/sys/net/ipv4/conf/lo/arp_announce
        echo "1" >/proc/sys/net/ipv4/conf/all/arp_ignore
        echo "2" >/proc/sys/net/ipv4/conf/all/arp_announce
        /sbin/ifconfig lo:0 ${VIP} netmask 255.255.255.255 broadcast ${VIP} up
        /sbin/route add -host ${VIP} dev lo:0
        ;;
        stop)
        /sbin/ifconfig lo:0 down
        echo "0" >/proc/sys/net/ipv4/conf/lo/arp_ignore
        echo "0" >/proc/sys/net/ipv4/conf/lo/arp_announce
        echo "0" >/proc/sys/net/ipv4/conf/all/arp_ignore
        echo "0" >/proc/sys/net/ipv4/conf/all/arp_announce
        echo "clear Real Server"
        ;;
        *)
        echo "Usage: lvs {start|stop}"
        exit 1
        esac

四、部署校验会用到的shell命令

netstat -natp

# 抓包验证
tcpdump -i eth0 tcp port 80 -n			# 仅看端口 80

tcpdump -i eth0 -e -nn 'dst port 80'	# 精确目标端口

sudo tcpdump -i eth0 -e -nn -s 0 -c 50 'dst port 80' and src net 172.17.0.11 -w ./test.cap		# 生成cap文件，可用于 wireshark 查看

五、其他碎碎念

一些云服务 VPC 下并不好部署 lvs/DR 模式。
原因主要在于存储在 arp 的映射表中的地址统一为 网关地址，结果修改上去的 MAC 是网关地址，造成 RS 无法接收到信息。
在中小企业需要负载均衡时，建议走云服务的lb产品服务。
这里仅做 运维知识点的了解。
